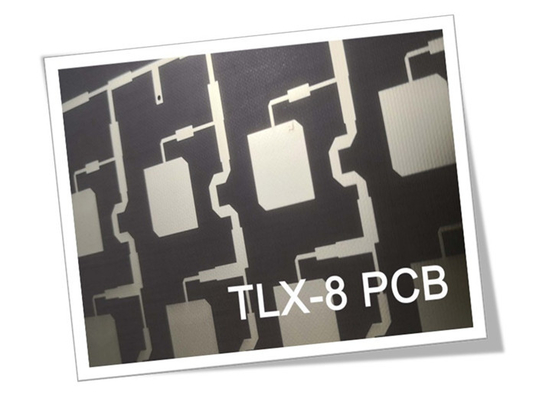

Introducendo il nostro nuovo PCB rigido a due strati, può soddisfare le esigenze elettriche e costruito con materiali di altissima qualità per prestazioni ottimali.
Costruito con vetro PTFE TLX-8 e lavorato con un metodo privo di piombo, questo PCB è costruito per resistere a un'ampia gamma di temperature, da -40°C a +85°C,garantire un funzionamento affidabile in vari ambienti.
L'accumulo di questo PCB comprende strati di rame finiti di 35um sia in alto che in basso, con un dielettrico TLX-8 di spessore di 60 mil (1,524 mm) al centro.Le dimensioni della tavola sono di 137 mm x 70 mm per 1 PCS, con tolleranza di +/- 0,15 mm.
Con una traccia/spazio minima di 8/7 millimetri e una dimensione minima di buco di 0,4 mm, questo PCB è costruito per fornire capacità di routing ad alta densità e precisione.Non ha vie cieche o sepolte., garantendo un processo di assemblaggio semplice ed efficiente.
Lo spessore del pannello finito è di 1,6 mm, con un peso di rame finito di 1 oz (1,4 mil) su tutti gli strati e uno spessore di verniciatura di 1 mil.La finitura superficiale di questo PCB utilizza il livello di saldatura ad aria calda (HASL), fornendo una soluzione affidabile ed economica.
Questo PCB non presenta silkscreen superiore o inferiore o maschera di saldatura, senza silkscreen sui pad di saldatura, rendendolo una scelta ideale per coloro che preferiscono un design semplice e minimalista.La prova elettrica al 100% utilizzata garantisce la qualità e l'affidabilità di ciascun PCB.
Con 77 componenti e 123 pad totali, tra cui 92 pad per buchi e 31 pad SMT superiori, questo PCB offre abbastanza spazio per i vostri componenti e un elevato livello di flessibilità nella vostra progettazione.Esso comprende inoltre 112 vie e 12 reti, offrendo una soluzione completa e affidabile per le vostre esigenze elettriche.
Questo PCB utilizza Gerber RS-274-X come tipo di disegno fornito ed è costruito secondo lo standard IPC-Class-2, garantendo una produzione di alta qualità e coerente.fornendo una soluzione affidabile e accessibile per le vostre esigenze di PCB.
Immobili | Metodo di prova | Unità | Valore | Unità | Valore |
DK @10 GHz | IPC-650 2.5.5.3 | 2.55 | 2.55 | ||
Df @1,9 GHz | IPC-650 2.5.5.5.1 | 0.0012 | 0.0012 | ||
Df @10 GHz | IPC-650 2.5.5.5.1 | 0.0017 | 0.0017 | ||
Rottura dielettrica | IPC-650 2.5.6 | kV | > 45 | kV | > 45 |
Assorbimento di umidità | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Forza flessiva (MD) | ASTM D 709 | psi | 28,900 | N/mm2 | |
Forza flessiva (CD) | ASTM D 709 | psi | 20,600 | N/mm2 | |
Resistenza alla trazione (MD) | ASTM D 902 | psi | 35,600 | N/mm2 | |
Resistenza alla trazione (CD) | ASTM D 902 | psi | 27,500 | N/mm2 | |
Allungamento alla rottura (MD) | ASTM D 902 | % | 3.94 | % | 3.94 |
Allungamento alla rottura (CD) | ASTM D 902 | % | 3.92 | % | 3.92 |
Modulo di Young (MD) | ASTM D 902 | kpsi | 980 | N/mm2 | |
Young's Modulus (CD) | ASTM D 902 | kpsi | 1,200 | N/mm2 | |
Modulo di Young (MD) | ASTM D 3039 | kpsi | 1,630 | N/mm2 | |
Rapporto di Poisson | ASTM D 3039 | 0.135 | N/mm | ||
Forza di buccia (< 1 oz. ed) | IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) | Pb/pollice lineare | 15 | N/mm | |
Forza di sguscio ((1 oz.RTF) | IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) | Pb/pollice lineare | 17 | N/mm | |
Forza di buccia (± 1 oz) | IPC-650 2.4.8.3 ((Temperatura elevata.) | Pb/pollice lineare | 14 | N/mm | |
Forza di buccia (± 1 oz) | IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) | Pb/pollice lineare | 11 | N/mm | |
Forza della buccia (rollato in 1 oz) | IPC-650 2.4.8 secondi.5.2.2 ((Stresso termico.) | Pb/pollice lineare | 13 | N/mm | 2.1 |
Conduttività termica | ASTM F433/ASTM 1530-06 | W/M*K | 0.19 | W/M*K | 0.19 |
Stabilità dimensionale | IPC-650 2.4.39 secondi.5.5 ((Dopo il forno.) | mil/in. | 0.06 | mm/M | |
Stabilità dimensionale (CD) | IPC-650 2.4.39 secondi.5.4 ((Dopo il forno.) | mil/in. | 0.08 | mm/M | |
Stabilità dimensionale | IPC-650 2.4.39 secondi.5.5 ((Stresso termico.) | mil/in. | 0.09 | mm/M | |
Stabilità dimensionale (CD) | IPC-650 2.4.39 secondi.5.5 ((Stresso termico.) | mil/in. | 0.1 | mm/M | |
Resistenza superficiale | IPC-650 2.5.17.1 Sec.5.2.1 ((Temperatura elevata.) | Oh, mio Dio. | 6.605 x 108 | Oh, mio Dio. | 6.605 x 108 |
Resistenza superficiale | IPC-650 2.5.17.1 Sec.5.2.1 ((Condizione di umidità.) | Oh, mio Dio. | 3.550 x 106 | Oh, mio Dio. | 3.550 x 106 |
Resistenza al volume | IPC-650 2.5.17.1 Sec.5.2.1 ((Temperatura elevata.) | Mohm/cm | 1.110 x 1010 | Mohm/cm | 1.110 x 1010 |
Resistenza al volume | IPC-650 2.5.17.1 Sec.5.2.1 ((Condizione di umidità.) | Mohm/cm | 1.046 x 1010 | Mohm/cm | 1.046 x 1010 |
CTE ((asse X)) ((25-260°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 21 | ppm/°C | 21 |
CTE (asse Y)°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 23 | ppm/°C | 23 |
CTE (asse Z) (asse 25-260)°C) | IPC-650 2.4.41/ASTM D 3386 | ppm/°C | 215 | ppm/°C | 215 |
Densità ((Gravità specifica) | ASTM D 792 | g/cm3 | 2.25 | g/cm3 | 2.25 |
Td(2% di perdita di peso) | IPC-650 2.4.24.6 ((TGA) | °C | 535 | °C | |
Td(5% di perdita di peso) | IPC-650 2.4.24.6 ((TGA) | °C | 553 | °C | |
Indice di infiammabilità | UL-94 | V-0 | V-0 |
Perché il vetro PTFE TLX-8 è il materiale ideale per PCB ad alta frequenza e ad alta temperatura
I circuiti stampati (PCB) sono componenti essenziali della tecnologia moderna e la scelta del materiale adatto è fondamentale.Uno dei materiali che ha guadagnato popolarità negli ultimi anni è il vetro TLX-8 PTFEIn questo articolo, esploreremo le proprietà, i benefici e le applicazioni del vetro TLX-8 PTFE nei PCB.
TLX-8 PTFE Glass è un materiale PCB composto da politetrafluoroetilene (PTFE) e vetro tessuto.Ha diverse proprietà uniche che lo rendono una scelta eccellente per PCB ad alta frequenza e alte prestazioniAd esempio, vanta una bassa costante dielettrica di 2,55 a 10 GHz, che riduce al minimo la perdita di segnale e migliora la propagazione del segnale.rendendolo stabile in ambienti umidiInoltre, il vetro TLX-8 PTFE ha proprietà meccaniche superiori, tra cui elevata resistenza alla flessione e alla trazione, basso coefficiente di espansione termica (CTE), elevata resistenza alla buccia,e conduttività termicaHa anche un indice di infiammabilità di V-0.
L'uso di vetro TLX-8 PTFE nei PCB offre diversi vantaggi: in primo luogo, fornisce una gestione termica ottimale a causa della sua bassa CTE e della sua elevata conduttività termica.Questo lo rende una scelta ideale per applicazioni ad alta temperaturaIn secondo luogo, la sua elevata densità e la sua precisione di routing consentono di progettare PCB più complessi e compatti.rende una soluzione convenienteInfine, il vetro TLX-8 PTFE ha una elevata resistenza a sostanze chimiche e solventi, garantendo la durata e la longevità del PCB.
Rispetto ad altri materiali per PCB come FR-4 o Rogers, il vetro TLX-8 PTFE presenta diversi vantaggi.La sua bassa costante dielettrica e il minimo assorbimento dell'umidità la rendono una scelta eccellente per applicazioni ad alta frequenzaInoltre, ha proprietà meccaniche superiori, con una maggiore resistenza alla flessione e alla trazione rispetto a FR-4 o Rogers.che lo rende più adatto per applicazioni ad alta temperatura.
Il vetro TLX-8 PTFE ha una vasta gamma di applicazioni in settori che richiedono PCB ad alta frequenza e alte prestazioni.dispositivi mediciIl processo di fabbricazione dei PCB in vetro TLX-8 PTFE è simile a quello di altri PCB,ma sono necessarie tecniche specifiche di movimentazione e lavorazione a causa delle proprietà uniche del materiale.
Per garantire le prestazioni e l'affidabilità dei PCB in vetro TLX-8 PTFE, essi sono sottoposti a rigorosi test e controlli di qualità.resistenza alla flessione e alla trazionePer garantire la sicurezza e la durata, vengono testate anche la resistenza della buccia e la sua infiammabilità.
I PCB in vetro PTFE TLX-8 stanno diventando sempre più popolari sul mercato a causa delle loro prestazioni e affidabilità superiori.Sono disponibili in tutto il mondo e possono essere personalizzati per soddisfare specifici requisiti di progettazioneI PCB in vetro in PTFE TLX-8 sono anche economici rispetto ad altri materiali PCB ad alte prestazioni, rendendoli un'opzione attraente per i produttori.
In conclusione, il vetro TLX-8 PTFE è un materiale PCB ad alte prestazioni che offre diversi vantaggi rispetto ad altri materiali.Le sue proprietà uniche lo rendono ideale per applicazioni ad alta frequenza e ad alta temperatura, dove l'integrità del segnale e la gestione termica ottimale sono fondamentali.e TLX-8 PTFE Glass è pronto a essere un attore chiave nel futuro dei PCBCon le sue prestazioni e affidabilità superiori, TLX-8 PTFE Glass è un materiale che vale la pena considerare per il tuo prossimo progetto di PCB.
