Dettagli:
|
Evidenziare: | 62 Mil PCB Blog,1.7mm PCB a doppio lato,PCB a doppio lato finito in oro per immersione |
---|

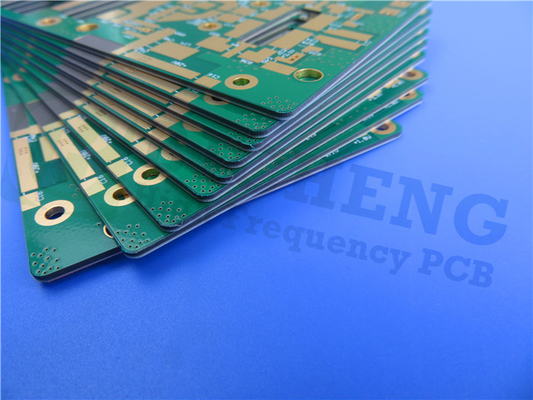

Siamo lieti di presentarvi la nostra ultima spedizione di PCB, elaborata meticolosamente per soddisfare le vostre esigenze tecnologiche.,Esplora le caratteristiche e le specifiche notevoli:
1Materiale per PCB:
- Qualità impeccabile: realizzato con Rogers RT/duroid 5880, un composito PTFE rinforzato con microfibra di vetro all'avanguardia, che garantisce prestazioni di prim'ordine.
- Proprietà dielettriche superiori: il processo DK 2.2 a 10 GHz/23°C facilita una trasmissione del segnale efficiente, garantendo una connettività senza soluzione di continuità.
- Minima perdita di segnale: con un fattore di dissipazione di 0,0009 a 10 GHz/23°C, si ottiene una minima interferenza e un'integrità ottimale del segnale.
- Durabilità eccezionale: resistente a temperature superiori a 500°C (Td > 500°C), questo PCB è progettato per durare in ambienti difficili.
- gamma di funzionamento versatile: progettato per funzionare perfettamente tra -40°C e +85°C, fornendo adattabilità a diverse condizioni.
2- Costruzione impeccabile:
- Fondazione robusta: il design rigido a due strati garantisce l'integrità strutturale per prestazioni ottimali e longevità.
- Spessore dello strato di rame: si gode di uno spessore di 35 μm sia sullo strato di rame 1 che sullo strato di rame 2, consentendo una conduttività elettrica efficiente.
3Specificità dettagliate:
- Dimensioni compatte: il PCB misura 41,56 mm x 43,19 mm, con una tolleranza di +/- 0,15 mm, offrendo una soluzione compatta ma affidabile per le vostre applicazioni.
- Connessioni elettriche precise: raggiungere requisiti di traccia/spazio precisi con un minimo di 4/6 mil, garantendo un percorso preciso del segnale.
- Adattabilità dei componenti: accoglie componenti con una dimensione minima di foro di 0,4 mm, consentendo flessibilità nella selezione dei componenti.
- Connessioni via affidabili: utilizza 79 vie per connessioni elettriche robuste ed efficiente inoltramento del segnale.
- Superiore rivestimento: lo spessore di 20 μm via rivestimento garantisce un'eccellente conducibilità e durabilità.
- Finitura superficiale ottimale: godere dei vantaggi della finitura superficiale in oro immersivo, fornendo una conducibilità ottimale e resistenza alla corrosione.
- Progettazione semplificata: senza serigrafie in alto o in basso, mantenendo l'attenzione sulla funzionalità e sulla semplicità.
- Protezione migliorata: presenta una maschera di saldatura verde sul lato superiore e nessuna maschera di saldatura sul lato inferiore, proteggendo i componenti dagli elementi esterni.
- Garanzia della qualità rigorosa: ogni PCB subisce un test elettrico al 100% prima della spedizione, garantendo affidabilità e prestazioni.
4- Statistiche sui PCB:
- Versatilità dei componenti: il PCB può ospitare fino a 51 componenti, offrendo ampia flessibilità per le esigenze di progettazione dei circuiti.
- Integrazione senza soluzione di continuità: beneficiare di 88 pad, tra cui 63 pad per fori e 25 pad per la tecnologia di montaggio in superficie superiore (SMT), per un'integrazione dei componenti senza sforzo e un'assemblaggio efficiente.
- Trasmissione efficiente del segnale: supporta 3 reti, garantendo un flusso di segnale regolare e affidabile.
5. Formato dell'artwork: l'artwork fornito è compatibile con il formato Gerber RS-274-X, garantendo un'integrazione senza soluzione di continuità con i processi di produzione standard dei PCB.
6Adempimento degli standard industriali: questo PCB aderisce all'IPC-Class-2, soddisfa rigorosi standard di qualità e affidabilità.
7Disponibilità globale: i nostri PCB sono prontamente disponibili in tutto il mondo, consentendo ai clienti di tutti gli angoli del globo di accedere ai nostri prodotti eccezionali.
Per qualsiasi richiesta tecnica o ulteriore assistenza, non esitate a contattare Ivy a sales10@bichengpcb.com.Il nostro team dedicato si impegna a fornire un supporto eccezionale e garantire la massima soddisfazione con i nostri prodotti.
Costante dielettrica,ε Processo | 2.20 2.20±0.02 di specifica. |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Costante dielettrica | 2.2 | Z | N/A | da 8 GHz a 40 GHz | Metodo della lunghezza di fase differenziale | |
Fattore di dissipazione,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
Coefficiente termico di ε | - 125 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 | |
Resistenza al volume | 2 x 107 | Z | Mohm cm | C/96/35/90 | ASTM D 257 | |
Resistenza superficiale | 3 x 107 | Z | Oh, mio Dio. | C/96/35/90 | ASTM D 257 | |
Calore specifico | 0.96(0.23) | N/A | j/g/k (cal/g/c) |
N/A | Calcolato | |
Modulo di trazione | Prova a 23°C | Prova a 100°C | N/A | MPa ((kpsi) | A | ASTM D 638 |
1070(156) | 450 ((65) | X | ||||
860(125) | 380 ((55) | Y | ||||
Lo stress estremo | 29(4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
La tensione suprema | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Modulo di compressione | 710(103) | 500(73) | X | MPa ((kpsi) | A | ASTM D 695 |
710(103) | 500(73) | Y | ||||
940(136) | 670(97) | Z | ||||
Lo stress estremo | 27(3.9) | 22(3.2) | X | |||
29 ((5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
La tensione suprema | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
Assorbimento di umidità | 0.02 | N/A | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
Conduttività termica | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
Coefficiente di espansione termica | 31 48 237 |
X Y Z |
ppm/°C | 0-100°C | IPC-TM-650 2.4.41 | |
Td | 500 | N/A | °C TGA | N/A | ASTM D 3850 | |
Densità | 2.2 | N/A | gm/cm3 | N/A | ASTM D 792 | |
Peeling di rame | 31.2(5.5) | N/A | Pli ((N/mm) | 1 oz ((35 mm) di foglio EDC dopo il galleggiamento della saldatura |
IPC-TM-650 2.4.8 | |
Infiammabilità | V-0 | N/A | N/A | N/A | UL 94 | |
Processo senza piombo compatibile | - Sì, sì. | N/A | N/A | N/A | N/A |
RT/duroid 5880: Una panoramica completa delle proprietà e delle applicazioni dei PCB ad alta frequenza
Diamo un'occhiata ai dettagli sulle proprietà e le caratteristiche di questo materiale avanzato utilizzato nei circuiti stampati (PCB).02)Il fattore di dissipazione (tan δ) varia da 0,0004 a 0.0009, che mostra la sua capacità di dissipare energia elettrica sotto forma di calore.
Con un coefficiente termico ε di -125 ppm/°C, RT/duroide 5880 subisce una diminuzione della costante dielettrica con l'aumento della temperatura nell'intervallo -50°C a 150°C.Esso dimostra anche un elevato volume e resistenza superficiale, con misure rispettivamente di 2 x 10^7 Mohm cm e 3 x 10^7 Mohm, garantendo un isolamento efficace e prevenendo le perdite di carica elettrica.
RT/duroid 5880 ha un calore specifico di 0,96 j/g/k (0,23 cal/g/c), che rappresenta la quantità di calore necessaria per aumentare la sua temperatura.Il modulo di trazione a 23°C è di 1070 MPa (156 kpsi) nella direzione X e di 450 MPa (65 kpsi) nella direzione YI valori del modulo di compressione sono di 710 MPa (103 kpsi) nella direzione X e Y e di 940 MPa (136 kpsi) nella direzione Z.
I valori di sollecitazione finale variano da 18 a 29 MPa (2,6 a 4,2 kpsi) nelle direzioni X e Y e la deformazione finale varia dal 4,9% al 7,2%.02%, garantendo un minimo assorbimento dell'acqua anche in condizioni di umidità.
Con una conduttività termica di 0,2 W/m/k a 80 °C, conduce efficacemente il calore.e 237 ppm/°C (Z) nell'intervallo di temperatura 0-100°C, che indica la sua espansione o contrazione con i cambiamenti di temperatura.
Altre proprietà notevoli includono una temperatura di decomposizione (Td) di 500 °C, densità di 2,2 gm/cm3, resistenza alla buccia di rame di 31,2 pli (5,5 N/mm) e un indice di infiammabilità di V-0 secondo UL 94.RT sistema di misurazione della temperatura.
Queste specifiche rendono RT/duroid 5880 una scelta ideale per le applicazioni PCB ad alta frequenza, dove basse perdite, eccellente isolamento elettrico e stabilità meccanica sono fattori critici.
