Dettagli:
|
Evidenziare: | PCB RF in argento a immersione,2 strati di PCB RF,PCB in argento immersivo 20 ml |
---|

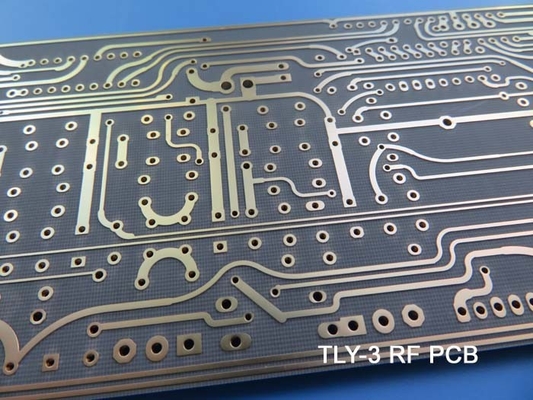

E' lieta di presentarvi il nostro PCB appena spedito, meticolosamente progettato per offrire prestazioni e affidabilità eccezionali.Questo PCB rigido a due strati presenta gli avanzati compositi PTFE in fibra di vetro tessuti Taconic TLY-3Vediamo i dettagli di questo PCB.
La costruzione di questo PCB mostra precisione e attenzione ai dettagli. Con una dimensione di 141,5 mm x 163 mm, ogni pezzo è prodotto con una tolleranza stretta di +/- 0,15 mm,garantire la coerenza e l'esattezza. L'accoppiamento è costituito da uno strato di rame di 35 μm su entrambi i lati, che copre il substrato TLY-3 con uno spessore di 0,508 mm (20 millimetri), fornendo una base solida per il circuito.
Con una traccia/spazio minima di 4/4 millimetri, questo PCB consente disegni complessi e compatti, consentendo di ottimizzare l'utilizzo dello spazio.facilitando la facilità di assemblaggio e accogliendo una vasta gamma di componentiSenza vie cieche, il PCB garantisce una connettività senza soluzione di continuità su tutta la linea.
Con uno spessore di scheda di 0,63 mm, questo PCB raggiunge un equilibrio tra durata e flessibilità.Lo spessore del rivestimento via di 20 μm garantisce connessioni robuste in tutti i circuitiLa finitura superficiale è realizzata con argento immersivo, che fornisce uno strato protettivo e migliora la solderabilità.
Sia il lato superiore che il lato inferiore sono rivestiti con una maschera di saldatura verde, che fornisce isolamento e protezione contro i fattori ambientali.L'assenza di vetro di seta permette un aspetto pulito e snelloPrima della spedizione, ogni PCB subisce un rigoroso test elettrico al 100%, garantendo funzionalità e prestazioni ottimali.
Con 183 componenti e 250 pad, questo PCB ospita una vasta gamma di elementi di circuito.offrendo flessibilità nel posizionamento dei componentiCon 90 vie e 8 reti, questo PCB consente una connettività senza soluzione di continuità e una trasmissione efficiente del segnale.
Conforme agli standard IPC-Class-2, questo PCB aderisce a severi requisiti di qualità, garantendo prestazioni e affidabilità costanti.garantire la compatibilità con vari software di progettazione e processi di produzione.
I nostri PCB sono disponibili in tutto il mondo e ci impegniamo a fornire un supporto eccezionale ai clienti.Siamo dedicati a fornire soluzioni PCB di prim'ordine su misura per le vostre esigenze uniche.
TLY VALORI TIPICI | |||||
Immobili | Metodo di prova | Unità | Valore | Unità | Valore |
DK a 10 GHz | IPC-650 2.5.5.5 | 2.2 | 2.2 | ||
Df a 10 GHz | IPC-650 2.5.5.5 | 0.0009 | 0.0009 | ||
Assorbimento di umidità | IPC-650 2.6.2.1 | % | 0.02 | % | 0.02 |
Rottura dielettrica | IPC-650 2.5.6 | kV | > 45 | kV | > 45 |
Forza dielettrica | ASTM D 149 | V/mil | 2,693 | V/mil | 106,023 |
Resistenza al volume | IPC-650 2.5.17.1 ((dopo elevata temperatura.) | Mohms/cm | 1010 | Mohms/cm | 1010 |
Resistenza al volume | IPC-650 2.5.17.1 ((dopo umidità) | Mohms/cm | 1010 | Mohms/cm | 109 |
Resistenza superficiale | IPC-650 2.5.17.1 ((dopo elevata temperatura.) | Mohms | 108 | Mohms | 108 |
Resistenza superficiale | IPC-650 2.5.17.1 ((dopo umidità) | Mohms | 108 | Mohms | 108 |
Forza flessibile (MD) | IPC-650 2.4.4 | psi | 14,057 | N/mm2 | 96.91 |
Forza flessibile (CD) | IPC-650 2.4.4 | psi | 12,955 | N/mm2 | 89.32 |
Forza di buccia ((1⁄2 oz.ed rame) | IPC-650 2.4.8 | Peso/pollice | 11 | N/mm | 1.96 |
Forza di buccia ((1 oz.CL1 rame) | IPC-650 2.4.8 | Peso/pollice | 16 | N/mm | 2.86 |
Forza di buccia ((1 oz..CV1 rame) | IPC-650 2.4.8 | Peso/pollice | 17 | N/mm | 3.04 |
Forza della buccia | IPC-650 2.4.8 (dopo una temperatura elevata) | Peso/pollice | 13 | N/mm | 2.32 |
Modulo di Young (MD) | ASTM D 3039/IPC-650 2.4.19 | psi | 1.4 x 106 | N/mm2 | 9.65 x 103 |
Rapporto di Poisson (MD) | ASTM D 3039/IPC-650 2.4.19 | 0.21 | 0.21 | ||
Conduttività termica | ASTM F 433 | W/M*K | 0.22 | W/M*K | 0.22 |
Stabilità dimensionale (MD,10 mil) | IPC-650 2.4.39 (in media dopo il forno e lo stress termico) | mil/pollice | - Zero.038 | - Zero.038 | |
Stabilità dimensionale ((CD,10mil) | IPC-650 2.4.39 (in media dopo il forno e lo stress termico) | mil/pollice | - Zero.031 | - Zero.031 | |
Densità ((Gravità specifica) | ASTM D 792 | g/cm3 | 2.19 | g/cm3 | 2.19 |
CTE ((asse X)) ((25-260°C) | ASTM D 3386 (TMA) | ppm/°C | 26 | ppm/°C | 26 |
CTE (asse Y) (25°C-260°C) | ASTM D 3386 (TMA) | ppm/°C | 15 | ppm/°C | 15 |
CTE (asse Z) (25-260°C) | ASTM D 3386 (TMA) | ppm/°C | 217 | ppm/°C | 217 |
NASA Spese di gas (%) | 0.01 | 0.01 | |||
NASA Outgassing ((% CVCM) | 0.01 | 0.01 | |||
NASA Outgassing ((% WVR) | 0.00 | 0.00 | |||
Classificazione di infiammabilità UL-94 | UL-94 | V-0 | V-0 |
Introduzione del TLY-3: Potenziamento delle applicazioni PCB ad alta frequenza con prestazioni eccezionali
Il TLY-3 di Taconic, un materiale composito PTFE tessuto in fibra di vetro, si è affermato come una scelta leader per le applicazioni PCB ad alta frequenza.stabilità termica, e resistenza meccanica, TLY-3 consente agli ingegneri di spingere i confini della progettazione elettronica.Approfondiremo le caratteristiche chiave del TLY-3 ed esploreremo il suo significato nel fornire prestazioni e affidabilità senza pari.
Vantaggi del materiale TLY-3:
1. Eccellente prestazione elettrica: TLY-3 presenta una bassa costante dielettrica (DK) di 2,33 a 10 GHz/23°C. Questa caratteristica garantisce un controllo preciso dell'impedenza e una propagazione ottimale del segnale,facilitare una trasmissione efficiente del segnale e ridurre il rischio di distorsione del segnale.
2. prestazioni stabili nell'intervallo di temperatura: TLY-3 presenta una notevole stabilità termica, funzionando perfettamente nell'intervallo di temperatura da -40°C a +85°C.Questa stabilità garantisce prestazioni elettriche costanti, anche in ambienti a temperatura elevata, migliorando l'affidabilità e la longevità dei PCB ad alta frequenza.
3. Basse perdite e alta integrità del segnale: con un basso fattore di dissipazione, TLY-3 riduce al minimo la perdita e la distorsione del segnale, preservando l'integrità del segnale nelle applicazioni ad alta frequenza.Questo vantaggio è di fondamentale importanza per mantenere le prestazioni complessive del sistema e garantire una trasmissione accurata dei dati..
4. Proprietà meccaniche robuste: il rinforzo in fibra di vetro tessuto del TLY-3 fornisce eccezionale resistenza meccanica e stabilità dimensionale.rendendolo resistente alla piegaturaEsso garantisce la durata e l'affidabilità del PCB in varie condizioni di funzionamento.
5Ampia gamma di applicazioni: TLY-3 trova ampia utilità in varie applicazioni ad alta frequenza, tra cui telecomunicazioni, aerospaziale, sistemi radar, sistemi di comunicazione wireless,e apparecchiature di rete ad alta velocitàLe sue eccezionali proprietà elettriche e meccaniche lo rendono una scelta ideale per progetti elettronici esigenti.
6. Compatibilità con i processi di produzione: il materiale TLY-3 si integra perfettamente nei processi di produzione standard di PCB.con una lunghezza massima di 20 mm o più, facilitando la produzione senza intoppi e riducendo la complessità dell'attuazione.
7. Alta qualità e affidabilità: l'impegno di Taconic per la qualità si riflette nelle eccezionali prestazioni del TLY-3.garantire caratteristiche elettriche e affidabilità meccaniche costantiI progettisti possono fare affidamento su TLY-3 per PCB di alta qualità che soddisfino i severi requisiti di prestazione.
TLY-3, con le sue eccezionali prestazioni elettriche, stabilità termica, resistenza meccanica e compatibilità, consente agli ingegneri di raggiungere nuove altezze nella progettazione di PCB ad alta frequenza.Esso consente la realizzazione di tecnologie all'avanguardia e spinge i confini dell'innovazione nel campo della progettazione elettronica. Affidatevi a TLY-3 per offrire prestazioni e affidabilità eccezionali nelle vostre applicazioni PCB ad alta frequenza.
