| Evidenziare: | Laminati ceramici di idrocarburi Substrati di PCB,PCB ad alta frequenza 1 oz,Materiali per PCB ad alta frequenza |
||
|---|---|---|---|
Il nostro nuovo prodotto è un PCB rigido a due strati, costruito meticolosamente per soddisfare le esigenze di applicazioni sensibili alle prestazioni.un materiale di idrocarburi/ceramica/vetro tessuto noto per le sue proprietà eccezionali in funzione ad alta frequenza.
Con una costante dielettrica (DK) di 3,48 +/- 0,05 a 10 GHz/23°C e un fattore di dissipazione di 0,0037 alla stessa frequenza e alla stessa temperatura, si ottengono basse perdite ed eccellenti prestazioni elettriche,rendendolo adatto alle applicazioni che richiedono frequenze di funzionamento più elevateIl coefficiente termico di er (TcDK) varia da +50 ppm/°C a -100°C a 250°C, garantendo la stabilità su un'ampia gamma di temperature.fornire robustezza in ambienti diversiInoltre, il tasso di assorbimento dell'umidità è solo dello 0,05%.
| Immobili | RO4835 | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,ε Processo | 3.48±0.05 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica | 3.66 | Z | - | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione | 0.0037 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε | +50 | Z | ppm/°C | -100°C a 150°C | IPC-TM-650 2.5.5.5 |
| Resistenza al volume | 5 x 108 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| Resistenza superficiale | 7 x 108 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 30.2 ((755) | Z | Kv/mm(v/mil) | IPC-TM-650 2.5.6.2 | |
| Modulo di trazione | 7780(1128) | Y | MPa (ksi) | NT1 commercio | ASTM D 638 |
| Resistenza alla trazione | 136(19.7) | Y | MPa (ksi) | NT1 commercio | ASTM D 638 |
| Forza flessibile | 186 (27) | Mpa (kpsi) | IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | < 0.5 | X,Y | mm/m (miles/pollice) |
dopo etch+E2/150°C | IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica | 10 12 31 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
| Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| Conduttività termica | 0.66 | W/m/oK | 80°C | ASTM C518 | |
| Assorbimento di umidità | 0.05 | % | 48 ore di immersione 0.060" campione Temperatura 50°C |
ASTM D 570 | |
| Densità | 1.92 | gm/cm3 | 23°C | ASTM D 792 | |
| Forza della buccia di rame | 0.88 (5.0) | N/mm (pli) | dopo la saldatura galleggiare 1 oz. Fogli di EDC |
IPC-TM-650 2.4.8 | |
| Infiammabilità | V-0 | UL 94 | |||
| Processo senza piombo compatibile | - Sì, sì. |
Un'ampia gamma di caratteristiche notevoli distingue i nostri PCB dai tipici materiali a microonde termo-resistenti, offrendo una resistenza all'ossidazione significativamente migliorata,rendendolo ideale per applicazioni impegnative con volumi elevatiLe linee di trasmissione a impedenza controllata sono realizzate grazie alla stretta tolleranza della costante dielettrica.Basso di espansione dell'asse Z assicura affidabile rivestito attraverso i fori, mentre il basso coefficiente di espansione in piano mantiene la stabilità su un'ampia gamma di temperature di elaborazione del circuito.garantire l'affidabilità a lungo termine.
Questo PCB è costruito con uno strato di rame di 35 μm, un nucleo Rogers RO4835 di 0,168 mm (6,6 mil) e un altro strato di rame di 35 μm, con conseguente struttura robusta e affidabile.
| Materiale per PCB: | Laminati ceramici a base di idrocarburi |
| Indicazione: | RO4835 |
| Costante dielettrica: | 3.48 (10 GHz) |
| Fattore di dissipazione | 0.0037 (10 GHz) |
| Numero di strati: | PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Spessore dielettrico (copro ED) | 6.6mil (0.168mm), 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| Spessore dielettrico (rame LoPro) | 4 mil (0,102 mm), 7,3 mil (0,186 mm), 10,7 mil (0,272 mm), 20,7 mil (0,526 mm), 30,7 mil (0,780 mm), 60,7 mil (1.542 mm) |
| Dimensione del PCB: | ≤ 400 mm x 500 mm |
| Maschera di saldatura: | Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: | rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |

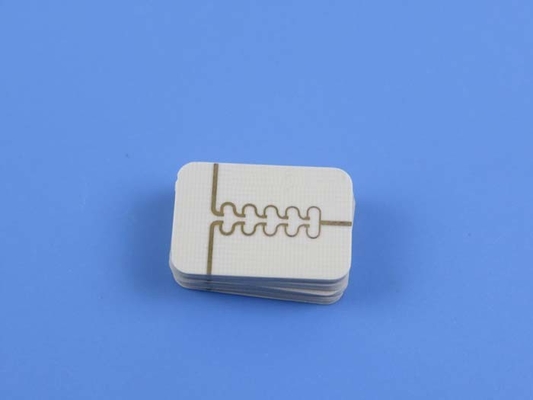

I dettagli di costruzione comprendono dimensioni precise del pannello di 5 mm x 9 mm con una tolleranza di +/- 0,15 mm. Sono specificate una traccia/spazio minima di 4/4 mil e una dimensione minima del foro di 0,2 mm.L'assenza di vie cieche semplifica il processo di fabbricazioneCon uno spessore di scheda di 0,3 mm e un peso di rame di 1,4 ml sugli strati esterni, il PCB raggiunge un equilibrio tra durata e leggerezza.Lo spessore del rivestimento via misura 20 μmLa finitura superficiale è immersion gold, fornendo eccellente conduttività e resistenza alla corrosione.
Prima della spedizione, ogni PCB subisce un rigoroso test elettrico al 100%, garantendo la sua affidabilità e il rispetto degli standard di qualità.La conformità alla norma IPC-Class-2 garantisce prestazioni e durata costanti.
Questo PCB offre versatilità con le sue statistiche, tra cui 1 componente, 3 cuscinetti totali, 2 cuscinetti attraverso buchi, 1 cuscinetto con tecnologia di montaggio superficiale (SMT), 0 cuscinetti SMT inferiori, 2 vias e 1 rete.L'opera d'arte è fornita in formato Gerber RS-274-X, compatibile con i processi di produzione standard.
Il nostro prodotto è disponibile in tutto il mondo, permettendo ai clienti di tutto il mondo di beneficiare delle sue prestazioni eccezionali.sistemi a microonde punto a punto, amplificatori di potenza, radar a serie di fasi e componenti RF.
Per qualsiasi richiesta tecnica o ulteriori informazioni, non esitate a contattare il nostro team dedicato a sales10@bichengpcb.com.garantire la vostra soddisfazione con i nostri prodotti.
