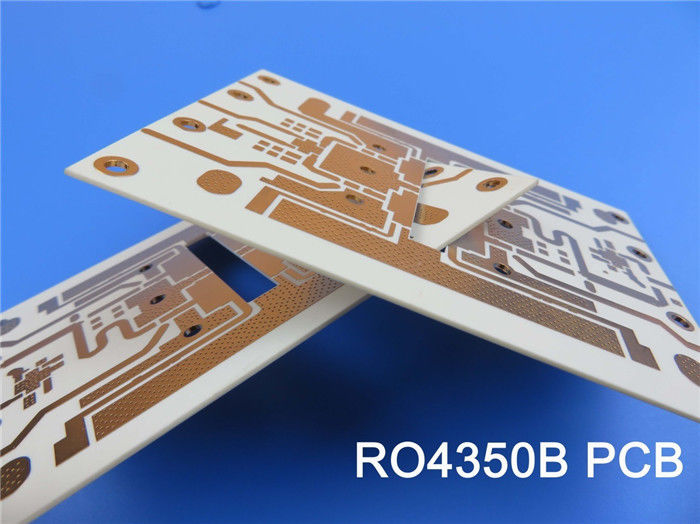

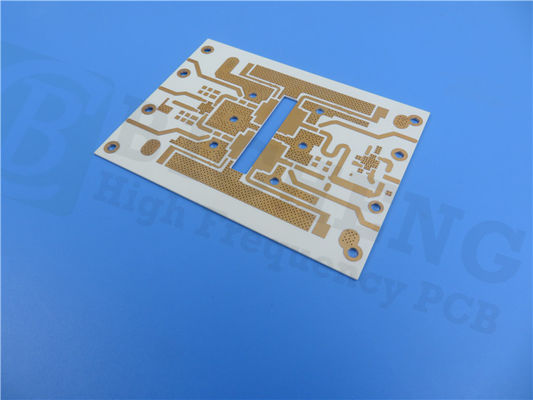

Presentando il nostro PCB appena spedito.Materiale Rogers RO4350BQuesta soluzione avanzata è stata progettata per applicazioni RF ad alte prestazioni, combinando i punti di forza di entrambi i materiali per offrire un'affidabilità ed efficienza eccezionali.Il laminato RO4350B offre prestazioni elettriche simili a PTFE/vetro tessuto, sfruttando la fabbricabilità dell'epossidio/vetro, rendendolo una scelta conveniente per le applicazioni a microonde.
Caratteristiche principali di RO4350B
Il materiale RO4350B vanta una costante dielettrica di 3,48 ± 0,05 a 10 GHz e un basso fattore di dissipazione di 0.0037, con una conducibilità termica di 0,69 W/m·K e una temperatura di transizione vetrosa (Tg) superiore a 280 °C,questo materiale mantiene la stabilità in un'ampia gamma di condizioni di funzionamentoIl coefficiente di espansione termica (CTE) è molto simile a quello del rame, fornendo un'eccellente stabilità dimensionale, che è fondamentale per le costruzioni a più strati.
Caratteristiche principali di RO4450F
Il RO4450F migliora le prestazioni dei PCB, offrendo una costante dielettrica di 3,52 ± 0,05 a 10 GHz e un fattore di dissipazione di 0.004. Con una conduttività termica di 0,65 W/m·K e un Tg elevato superiore a 280 °C, è ideale per gestire più cicli di laminazione.che consentono costruzioni versatili a più strati.
| RO4350B Valore tipico |
| Immobili |
RO4350B |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.66 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.5 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
0.88
5,0 |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
(3)V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|

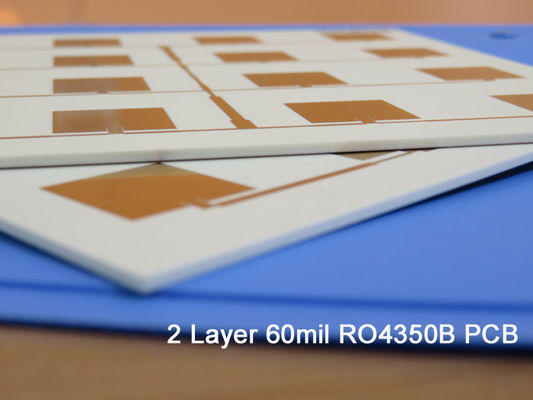

Impilazione di PCB
Il PCB presenta un robusto impianto rigido a due strati:
- Strato di rame 1: 35 μm
- RO4350B Core: 1,524 mm (60 mil)
- Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
- RO4350B Core: 1,524 mm (60 mil)
- Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
- RO4350B Core: 1,524 mm (60 mil)
- Prepreg Bond-ply (RO4450F): 0,101 mm (4 mil)
- RO4350B Core: 1,524 mm (60 mil)
- Strato di rame 2: 35 μm
Dettagli della costruzione
Questo PCB misura 65 mm x 65 mm (± 0,15 mm) con uno spessore finale di 6,5 mm. Supporta una traccia/spazio minima di 7/8 mil e una dimensione minima di foro di 0,5 mm. Il peso del rame finito è di 1 oz (1.4 mil) sugli strati esterni, con uno spessore di verniciatura di 20 μm. La finitura superficiale è ENIG, mentre la vetrina superiore è gialla e la maschera di saldatura superiore è verde.Ogni tavola è sottoposta a 100% di test elettrici prima della spedizione per garantire la qualità.
Conformità e disponibilità
- Formato dell'opera: Gerber RS-274-X
- Norma di qualità: IPC-Classe-2
- Disponibilità: in tutto il mondo
Applicazioni tipiche
Questo PCB è ideale per:
- antenne e amplificatori di potenza delle stazioni base cellulari
- Etichette di identificazione RF
- Radar e sensori per autoveicoli
- LNB per satelliti di trasmissione diretta
Sfrutta le proprietà avanzate di Rogers RO4350B e RO4450F nel tuo prossimo progetto per garantire un'elevata affidabilità e prestazioni nelle applicazioni RF più esigenti.
