IntroduzioneRogers RO4350B PCB, una soluzione all'avanguardia progettata per applicazioni ad alta frequenza.RO4350B offre prestazioni elettriche paragonabili a quelle del PTFE/vetro tessuto mantenendo i vantaggi di fabbricabilità dei compositi epossidici/vetroQuesto materiale è progettato per fornire un controllo rigoroso della costante dielettrica (Dk) e una bassa perdita, il tutto a una frazione del costo dei laminati a microonde convenzionali.
I laminati RO4350B non richiedono particolari trattamenti attraverso buchi o procedure di movimentazione, rendendoli più facili da lavorare rispetto ai materiali a base di PTFE.sono ideali per dispositivi attivi e progetti RF ad alta potenza, garantendo affidabilità e prestazioni.
Caratteristiche chiave
1Costante dielettrica: 3,48 ± 0,05 a 10 GHz/23°C, garantendo un'integrità del segnale affidabile per le applicazioni RF.
2Fattore di dissipazione: basso a 0,0037 a 10 GHz/23°C, riducendo al minimo la perdita di segnale.
3Conduttività termica: 0,69 W/m/°K, che facilita una gestione efficace del calore.
4Coefficiente di espansione termica (CTE): asse X a 10 ppm/°C, asse Y a 12 ppm/°C e asse Z a 32 ppm/°C, fornendo un'eccellente stabilità dimensionale.
5Valore Tg elevato: superiore a 280 °C, garantendo la stabilità durante la lavorazione termica.
6Assorbimento dell'acqua: basso a 0,06%, migliorando l'affidabilità in vari ambienti.
| RO4350B Valore tipico |
| Immobili |
RO4350B |
Direzione |
Unità |
Condizione |
Metodo di prova |
| Costante dielettrica,ε Processo |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Stripline stretta |
| Costante dielettrica |
3.66 |
Z |
|
da 8 a 40 GHz |
Metodo della lunghezza di fase differenziale |
| Fattore di dissipazione |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistenza al volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistenza superficiale |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Modulo di trazione |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Resistenza alla trazione |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 commercio |
ASTM D 638 |
| Forza flessibile |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
< 0.5 |
X,Y |
mm/m
(millimetro/pollice) |
dopo etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conduttività termica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Assorbimento di umidità |
0.06 |
|
% |
48 ore di immersione 0.060"
campione Temperatura 50°C |
ASTM D 570 |
| Densità |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Forza della buccia di rame |
0.88
5,0 |
|
N/mm
(pli) |
dopo la saldatura galleggiare 1 oz.
Fogli di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
(3)V-0 |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
- Sì, sì. |
|
|
|
|
Binefits
1. Compatibilità con schede multi-livello: ideale per le costruzioni MLB, garantendo un'eccellente stabilità dimensionale.
2. Processo a basso costo: processi come l'FR-4, con conseguente riduzione dei costi di fabbricazione.
3. prestazioni termiche affidabili: CTE basso asse Z fornisce una qualità di foratura placcata costante, anche sotto stress termico.
Specificativi dei PCB

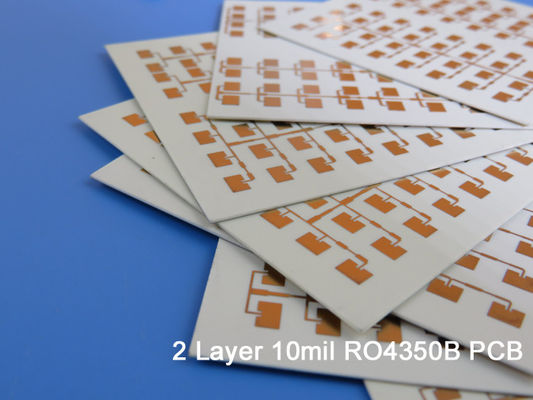

Questo PCB è progettato come una scheda rigida a due strati con dimensioni di 45 mm x 66 mm, con una tolleranza di ± 0,15 mm. È costituito da due strati di rame, ciascuno con uno spessore di 35 μm,sandwiching un nucleo di Rogers RO4350B materiale che è 0Lo spessore della scheda finita è di 0,25 mm e gli strati esterni hanno un peso di rame di 1 oz (1,4 mil).
La placcatura via è impostata a uno spessore di 20 μm e la finitura superficiale è ottenuta attraverso l'immersione d'argento.Previo trasporto, ogni PCB subisce un rigoroso processo di prova elettrica al 100% per garantire affidabilità e prestazioni.
Opere d'arte e norme
Il PCB Rogers RO4350B è dotato di grafica Gerber RS-274-X e soddisfa gli standard di qualità IPC-Class-2, garantendo affidabilità e prestazioni in applicazioni esigenti.
Disponibilità
I nostri PCB Rogers RO4350B sono disponibili per la spedizione in tutto il mondo, rendendo facile per ingegneri e progettisti accedere a questa tecnologia avanzata per i loro progetti.
Applicazioni tipiche
Il PCB Rogers RO4350B è ideale per una vasta gamma di applicazioni, tra cui:

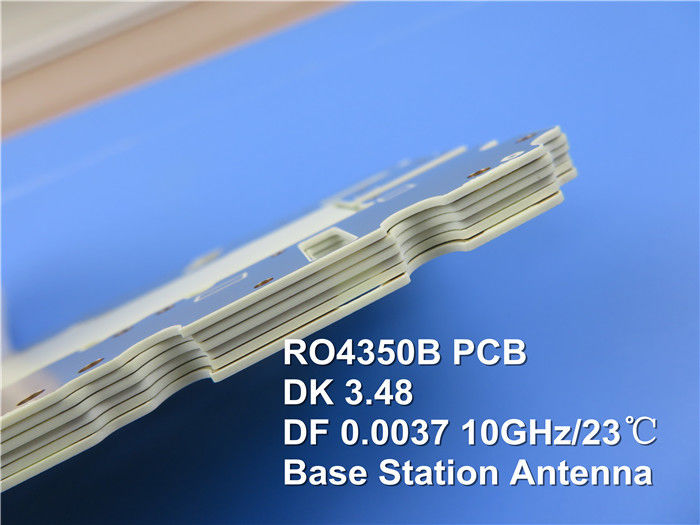

- antenne e amplificatori di potenza per stazioni base cellulari
-Etichette di identificazione RF
- sistemi e sensori radar per autoveicoli
- LNB per satelliti di trasmissione diretta
