Dettagli:
Termini di pagamento e spedizione:
|
Materiale: | F4BTME | Dimensione del PCB: | 170 mm x 95 mm |
---|---|---|---|
Peso del rame: | 35um | Finitura superficiale: | Argento ad immersione |
Evidenziare: | Tavola per PCB 3 mm in argento,F4BTME300 PCB a doppio lato,F4BTME300 PCB board |

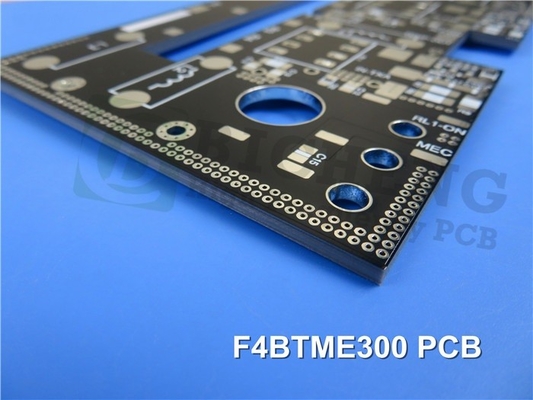

Vi presentiamo il nostro nuovo PCB basato sui laminati F4BTME300.stabilisce nuovi standard in termini di prestazioni e affidabilità per le applicazioni elettroniche avanzate. Prodotto utilizzando un meticoloso processo che combina tessuto in fibra di vetro, filler nano-ceramici e resina di politetrafluoroetilene (PTFE),questi substrati incorporano tecnologie all'avanguardia per ottenere risultati eccezionali.
Basati sullo strato dielettrico F4BM, i laminati F4BTME presentano una costante dielettrica elevata e una nanoceramica a basse perdite.resistenza al calore superiore, ridotto coefficiente di espansione termica, maggiore resistenza all'isolamento e migliore conduttività termica, il tutto mantenendo caratteristiche di bassa perdita.I laminati sono abbinati con competenza a fogli di rame RTF trattati al contrario, garantendo prestazioni eccezionali in termini di PIM, controllo preciso della linea e minimizzazione delle perdite dei conduttori.
Caratteristiche chiave:
Questo PCB vanta una serie impressionante di caratteristiche che lo rendono una scelta ideale per una vasta gamma di applicazioni:
1Costante dielettrica (Dk): con un Dk di 3,5 a 10 GHz, questo PCB offre un'eccellente integrità del segnale e capacità di trasmissione efficienti.
2. Fattore di dissipazione: l'F4BTME300 presenta un basso fattore di dissipazione di 0,0018 a 10 GHz e 0,0023 a 20 GHz, consentendo una perdita minima di segnale e prestazioni superiori.
3Stabilità termica: con un CTE (coefficiente di espansione termica) di 15 ppm/°C nell'asse x, 16 ppm/°C nell'asse y e 78 ppm/°C nell'asse z,questo PCB mantiene la sua stabilità in un ampio intervallo di temperature da -55°C a 288°C.
4. Basso coefficiente termico: il F4BTME300 presenta un basso coefficiente termico di Dk a -75 ppm/°C nell'intervallo di temperatura da -55°C a 150°C, garantendo prestazioni costanti in ambienti difficili.
5Performance PIM: con un valore PIM inferiore a -160 dbc, questo PCB garantisce interferenze minime e qualità del segnale superiore.
6. Assorbimento dell'umidità: la F4BTME300 dimostra un'eccellente resistenza all'umidità, con un tasso di assorbimento dell'umidità di soli 0,05%.
Dettagli dell'accoppiamento e della costruzione del PCB:
Questo nuovo PCB è un PCB rigido a due strati progettato per soddisfare le esigenze di applicazioni ad alte prestazioni.
- Dimensioni della scheda: misura 170 mm x 95 mm con una tolleranza di +/- 0,15 mm, questo PCB offre ampio spazio per il posizionamento e il routing dei componenti.
- Traccia/spazio minimo: con un requisito minimo di traccia/spazio di 7/7 mils, consente progetti di circuiti precisi e complessi.
- Dimensione minima del foro: con buchi di supporto di 0,4 mm, questo PCB può ospitare componenti miniaturizzati e garantisce un montaggio efficiente.
- Spessore della tavola finita: lo spessore della tavola finita è di 3,1 mm, fornendo robustezza e durata.
- Finitura superficiale: questo PCB presenta una finitura superficiale in argento di immersione, che offre un'eccellente solderabilità e resistenza all'ossidazione.
- Silkscreen e maschera di saldatura: la maschera di saldatura superiore è bianca, fornendo un'etichettatura chiara dei componenti, mentre la maschera di saldatura superiore è nera, offrendo una protezione e un isolamento ottimali.
- Prova elettrica: ogni PCB subisce una rigorosa prova elettrica al 100% prima della spedizione, garantendo la massima qualità e affidabilità.
Applicazioni tipiche:
Il PCB F4BTME300 è adatto a una vasta gamma di applicazioni avanzate, tra cui:
- attrezzature aerospaziali: soddisfa i severi requisiti delle attrezzature aerospaziali, sia nello spazio che in cabina.
- Applicazioni a microonde e RF: la F4BTME300 eccelle nei sistemi a microonde e RF, offrendo prestazioni ed affidabilità eccezionali.
- sistemi radar: i radar militari e le altre applicazioni radar beneficiano della trasmissione di segnali di alta qualità e delle basse interferenze fornite da questo PCB.
- Sistemi di antenne: che si tratti di reti di alimentazione, antenne sensibili alla fase o antenne a fasatura, l'F4BTME300 garantisce prestazioni ottimali e integrità del segnale.
- Comunicazioni satellitari: questo PCB è la scelta ideale per i sistemi di comunicazione satellitare, offrendo affidabilità e stabilità in ambienti difficili.
