Materiale: | F4BTMS350 | Dimensione del PCB: | 76 mm x 76 mm |
---|---|---|---|
Peso di rame: | 35um | Finitura superficiale: | Livello di saldatura ad aria calda (HASL) |
Evidenziare: | 1OZ 6.35mm F4BTMS350 RF PCB,6.35mm F4BTMS350 RF PCB,HASL RF PCB Board |

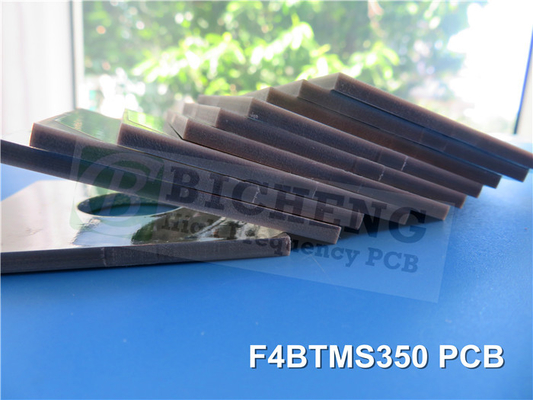

Il PCB appena spedito, realizzato in F4BTMS350, destinato ad essere utilizzato per applicazioni ad alta frequenza.Il substrato F4BTMS350 utilizza una miscela unica di tessuto in fibra di vetro ultra-sottile e nano-ceramica appositamente progettata mescolata con resina di politetrafluoroetileneQuesta combinazione attenua gli effetti negativi della fibra di vetro sulla propagazione delle onde elettromagnetiche, con conseguente riduzione delle perdite dielettriche, una maggiore stabilità dimensionale,e anisotropia minima X/Y/ZLa composizione avanzata del materiale consente una gamma di frequenze utilizzabile più ampia, una maggiore resistenza elettrica e una maggiore conduttività termica.il F4BTMS350 presenta un eccellente basso coefficiente di espansione termica e caratteristiche di temperatura dielettrica stabili, garantendo prestazioni ottimali in varie condizioni ambientali.
Caratteristiche principali del PCB F4BTMS350:
Sbloccate il potenziale dei vostri progetti elettronici con le notevoli caratteristiche del PCB F4BTMS350:
Costante dielettrica (Dk): esperienza di eccezionale integrità del segnale e capacità di trasmissione precise con un Dk di 3,5 a 10 GHz.
Fattore di dissipazione: ridurre al minimo la perdita di segnale e massimizzare le prestazioni con un basso fattore di dissipazione di 0,0016 a 10 GHz, 0,0019 a 20 GHz e 0,0024 a 20 GHz.
Stabilità termica: il PCB F4BTMS350 offre una notevole stabilità termica con un CTE di 10 ppm/°C (asse x), 12 ppm/°C (asse y) e 20 ppm/°C (asse z) su un'ampia gamma di temperature da -55°C a 288°C.
Basso coefficiente termico: beneficia di un'eccellente stabilità termica con un basso coefficiente termico di Dk a -39 ppm/°C tra -55°C e 150°C.
Alta conduttività termica: facilita una dissipazione del calore efficiente e mantiene condizioni di temperatura ottimali con un'elevata conduttività termica di 0,6 W/mk.
Assorbimento dell'umidità: garantire affidabilità e prestazioni a lungo termine con un tasso di assorbimento dell'umidità di soli 0,03%.
Dettagli dell'accoppiamento e della costruzione del PCB:
Progettato con precisione e durata in mente, il PCB F4BTMS350 offre i seguenti dettagli di impilazione e costruzione:
Dimensioni della scheda: il PCB F4BTMS350 misura 76 mm x 76 mm, fornendo ampio spazio per il posizionamento dei componenti e la progettazione del circuito, con una tolleranza di +/- 0,15 mm.
Traccia/spazio minimo: consente progetti complessi e percorsi precisi con un requisito minimo di traccia/spazio di 6/7 mil.
Dimensione minima del foro: accogliere componenti miniaturizzati e semplificare l'assemblaggio con una dimensione minima del foro di 1,5 mm.
Spessore della scheda finita: il PCB F4BTMS350 vanta uno spessore della scheda finita di 6,42 mm, garantendo robustezza e affidabilità.
Finitura superficiale: il PCB presenta una finitura superficiale affidabile e ampiamente utilizzata a livello di saldatura ad aria calda (HASL), che garantisce un'eccellente saldabilità e facilità di montaggio.
Silkscreen e maschera di saldatura: il PCB F4BTMS350 non include maschera di saldatura o maschera di saldatura superiore o inferiore, offrendo un aspetto pulito e minimalista.
Test elettrici: ogni PCB subisce un rigoroso test elettrico al 100% prima della spedizione, garantendo funzionalità e prestazioni ottimali.
Applicazioni tipiche:
Il PCB F4BTMS350 eccelle in una vasta gamma di applicazioni impegnative, tra cui:
Attrezzature aerospaziali: soddisfare le rigide esigenze delle attrezzature aerospaziali, comprese le applicazioni spaziali e di cabina, con le elevate prestazioni di affidabilità del F4BTMS350.
Applicazioni a microonde e RF: trasmissione e efficienza del segnale migliorate nei sistemi a microonde e RF, che consentono prestazioni superiori.
Sistemi radar: il PCB F4BTMS350 è una scelta eccellente per le applicazioni radar militari, fornendo una bassa interferenza e una diffusione del segnale affidabile.
Sistemi di antenne: dalle reti di alimentazione alle antenne sensibili alla fase e alle antenne a fasatura, il F4BTMS350 offre prestazioni ottimali e integrità del segnale.
Comunicazioni satellitari: garantire una comunicazione stabile e affidabile nei sistemi satellitari, in cui il PCB F4BTMS350 eccelle in ambienti difficili.
Scopri prestazioni ineguagliabili:
Con le sue caratteristiche all'avanguardia, la sua costruzione robusta e la sua disponibilità globale, il PCB F4BTMS350 rappresenta il culmine dei progressi elettronici.sistemi radar, o applicazioni ad alta frequenza, puoi contare sul F4BTMS350 per offrire prestazioni e affidabilità senza pari.Abbracciate il futuro della tecnologia PCB e sbloccate il vero potenziale dei vostri progetti elettronici con il F4BTMS350.
