PCB a doppio lato RO3010 25mil Circuito ad alte prestazioni Silkscreen bianco

Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen
Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen Double Sided RO3010 PCB 25mil High Performance Circuit White Silkscreen

Grande immagine :  PCB a doppio lato RO3010 25mil Circuito ad alte prestazioni Silkscreen bianco

Dettagli:
Luogo di origine: Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pc
Prezzo: USD9.99-99.99/PCS
Imballaggi particolari: Sacchetti aspirapolvere+Cartoni
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000 PCS al mese
Descrizione di prodotto dettagliata
Materiale: RO3010 Dimensione del PCB: 90 mm x 45 mm = 1 PCS
Peso di rame: 1 oz (1,4 ml) di strati esterni Finitura superficiale: Oro per immersione
Numero di strati: 2-layer Spessore del PCB: 0,8 millimetri
Evidenziare:

25 mil RO3010 PCB

,

PCB di seta bianca RO3010

,

PCB RO3010 ad alte prestazioni

Vi presentiamo il nostro nuovo circuito a circuiti stampato con materiali avanzati Rogers RO3010.rendendoli ideali per una vasta gamma di applicazioni su varie frequenzeCon un'eccezionale stabilità meccanica ed elettrica, questo PCB a prezzi competitivi semplifica la progettazione dei componenti a banda larga e supporta la miniaturizzazione dei circuiti.



Caratteristiche chiave:

Costante dielettrica di 10,2+/- 0,30 a 10 GHz/23°C
Fattore di dissipazione di 0,0022 a 10 GHz/23°C
Basso coefficiente di espansione termica (-55-288 °C): asse X 13 ppm/°C, asse Y 11 ppm/°C, asse Z 16 ppm/°C
Td> 500°C
Conduttività termica di 0,95 W/mK
Assorbimento di umidità dello 0,05%
-40°C a +85°C



RO3010 Valore tipico
Immobili RO3010 Direzione Unità Condizione Metodo di prova
Costante dielettrica,ε Processo 10.2±0.05 Z   10 GHz/23°C IPC-TM-650 2.5.5.5 Stripline stretta
Costante dielettrica 11.2 Z   da 8 GHz a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0.0022 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coefficiente termico di ε - 395 Z ppm/°C 10 GHz -50°C a 150°C IPC-TM-650 2.5.5.5
Stabilità dimensionale 0.35
0.31
X
Y
mm/m COND A IPC-TM-650 2.2.4
Resistenza al volume 105   MΩ.cm COND A IPC 2.5.17.1
Resistenza superficiale 105   COND A IPC 2.5.17.1
Modulo di trazione 1902
1934
X
Y
MPa 23°C ASTM D 638
Assorbimento di umidità 0.05   % D48/50 IPC-TM-650 2.6.2.1
Calore specifico 0.8   j/g/k   Calcolato
Conduttività termica 0.95   W/M/K 50°C ASTM D 5470
Coefficiente di espansione termica
(-55 a 288°C)
13
11
16
X
Y
Z
ppm/°C 23°C/50% RH IPC-TM-650 2.4.4.1
Td 500   °C TGA   ASTM D 3850
Densità 2.8   gm/cm3 23°C ASTM D 792
Forza della buccia di rame 9.4   - Si', si'. 1 oz, EDC dopo saldatura galleggiante IPC-TM 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile - Sì, sì.



Vantaggi:

Stabilità dimensionale con coefficiente di espansione corrispondente al rame:
Garantisce prestazioni affidabili e riduce al minimo i problemi legati all'espansione termica
Ideale per applicazioni in cui la stabilità è fondamentale
Prezzi economici del laminato per il processo di fabbricazione in volume:
Soluzione conveniente per la produzione su larga scala
adatti per l'utilizzo con schede a più strati:
Consente la creazione di circuiti complessi e facilita l'integrazione di molteplici funzionalità.



Questo PCB stackup è costituito da una struttura rigida a 2 strati di PCB.Fornisce la conducibilità necessaria per la trasmissione del segnale e la distribuzione dell'energiaIl nucleo del PCB è costituito da un substrato Rogers RO3010, con uno spessore di 25 millimetri.con una costante dielettrica superiore e un'eccellente stabilitàInfine, il secondo strato di rame, Copper_layer_2, ha anch'esso uno spessore di 35 μm, completando l'accumulo.



Passando ai dettagli di costruzione del PCB, le dimensioni della scheda sono di 90 mm x 45 mm, fornendo una dimensione compatta ma versatile per varie applicazioni.che consentono un percorso preciso dei segnali e un uso efficiente dello spazio di bordoLa dimensione minima del foro è di 0,4 mm, consentendo l'installazione di componenti con diverse dimensioni di piombo.



Questo PCB non include vias ciechi, semplificando il processo di fabbricazione e riducendo i costi.Gli strati esterni hanno un peso di rame di 1 oz (1Lo spessore del rivestimento via è di 20 μm, che fornisce connessioni affidabili tra i diversi strati del PCB.

La finitura superficiale di questo PCB è in oro immersivo, che offre un'eccellente resistenza alla corrosione e alla saldabilità, garantendo prestazioni robuste in vari ambienti.La parte superiore della tela è in bianco., che fornisce un'etichettatura dei componenti chiara e leggibile per facilitare l'assemblaggio e l'identificazione.semplificazione del processo di produzione e riduzione dei costi.

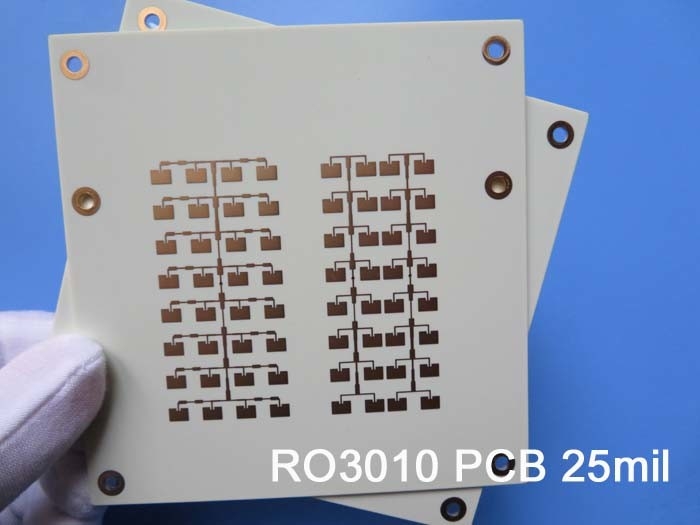

PCB a doppio lato RO3010 25mil Circuito ad alte prestazioni Silkscreen bianco 0



Prima della spedizione, ogni PCB subisce un test elettrico al 100% per garantire la sua funzionalità e prestazioni.Questo processo di prova completo garantisce che il PCB soddisfi le specifiche richieste e le funzioni previste.



In termini di statistiche PCB, questo PCB comprende 25 componenti, che consentono la creazione di circuiti elettronici complessi.con una lunghezza massima di 20 mm o più, ma non superiore a 30 mmTra questi pad, 62 sono dedicati a componenti per fori, mentre 34 sono progettati per componenti di tecnologia di montaggio superficiale (SMT) sul lato superiore della scheda.Non ci sono tamponi SMT sul lato inferiore del PCBQuesto PCB comprende 71 vie, che consentono le connessioni tra diversi strati e facilitano il flusso di segnali e potenza.che rappresenta i diversi percorsi elettrici all'interno del progetto del PCB.



Il formato di grafica utilizzato per questo PCB è Gerber RS-274-X, uno standard ampiamente accettato nel settore per la produzione di PCB.Garantisce la compatibilità con vari processi di fabbricazione e consente una riproduzione accurata del disegno.



Questo PCB è conforme alla norma IPC-Class-2, che stabilisce criteri specifici di qualità e prestazioni per i PCB destinati a prodotti elettronici generali.Questo rispetto di uno standard industriale riconosciuto garantisce che il PCB soddisfi i livelli richiesti di affidabilità e prestazioni.

La disponibilità di questo PCB non è limitata a una regione o a un mercato specifico, ma è accessibile in tutto il mondo, consentendo ai clienti di diverse località di beneficiare delle sue caratteristiche e applicazioni.



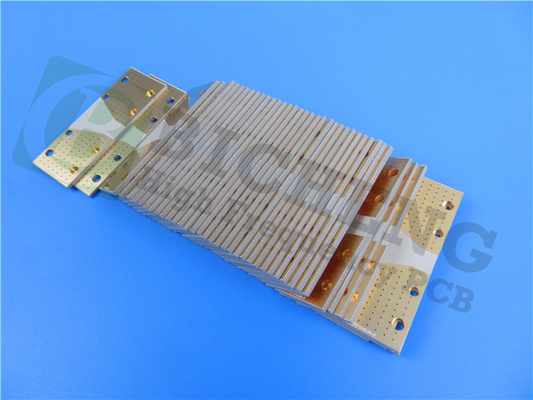

PCB a doppio lato RO3010 25mil Circuito ad alte prestazioni Silkscreen bianco 1



Alcune applicazioni tipiche:

Applicazioni radar automobilistiche
Antenne satellitari di posizionamento globale
Sistemi di telecomunicazione cellulare: amplificatori di potenza e antenne
Antenne a patch per comunicazioni wireless
Satelitari di trasmissione diretta
Datalink sui sistemi via cavo
lettori di contatori a distanza
Motori a motore



Prova l'eccezionale stabilità e prestazioni dei nostri PCB disponibili in tutto il mondo con materiali avanzati di Rogers RO3010.dai radar per automobili ai backplane di potenza, questo PCB garantisce un funzionamento affidabile in un'ampia gamma di frequenze.
