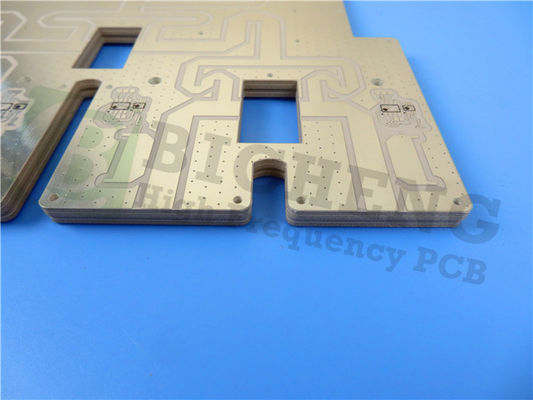

1.6mm AD1000 PCB 50mil 1oz High Frequency PCB Board ENIG

E' felice di condividere il nuovo PCB basato sull'AD1000. L'AD1000 e' un laminato rinforzato in vetro tessuto ad alte prestazioni che offre eccezionale stabilita' dimensionale, robustezza meccanicae caratteristiche elettriche per applicazioni ad alta frequenzaCon una costante dielettrica pari o superiore a 10,2, questo materiale consente la miniaturizzazione del circuito rispetto ai tradizionali laminati a bassa perdita, rendendolo ideale per amplificatori di potenza, filtri,azionatori di accoppiamento, e altri componenti che utilizzano linee di trasmissione a bassa impedenza.

Tra le caratteristiche principali del PCB AD1000 figurano:

- PTFE/ceramica tessuta rinforzata con vetro per una maggiore stabilità dimensionale e integrità meccanica
- Conduttività termica leader nel settore per una migliore dissipazione e gestione del calore
- elevata resistenza alla buccia di rame superiore a 12 lbs/in, consentendo tracce di circuito più sottili
- Minima perdita di inserimento tra i prodotti da 10 Dk
- Grandi dimensioni di pannelli disponibili per un'efficiente elaborazione multi-circuito
- Basso assorbimento dell'umidità di soli 0,03% per prestazioni affidabili in ambienti umidi

Vantaggi:

Il PCB AD1000 offre una serie di vantaggi che lo rendono una scelta eccezionale per applicazioni ad alta frequenza.La costruzione in PTFE/ceramica rinforzata con vetro tessuto offre una robustezza meccanica superiore e una maggiore stabilità dimensionale rispetto ad altri prodotti 10 DkCiò consente la progettazione di circuiti miniaturizzati, con conseguente risparmio di peso senza compromettere l'affidabilità.

La conduttività termica dell'AD1000, leader del settore, garantisce un'efficiente dissipazione e gestione del calore, che è fondamentale per componenti che richiedono molta energia come gli amplificatori.le proprietà a bassa perdita del materiale contribuiscono a una maggiore integrità del segnale, consentendo circuiti RF e microonde più affidabili e ad alte prestazioni.

Il layout economico della scheda e le capacità di elaborazione del PCB AD1000 lo rendono un'opzione attraente per gli ingegneri.03% garantisce anche prestazioni affidabili in ambienti umidi.

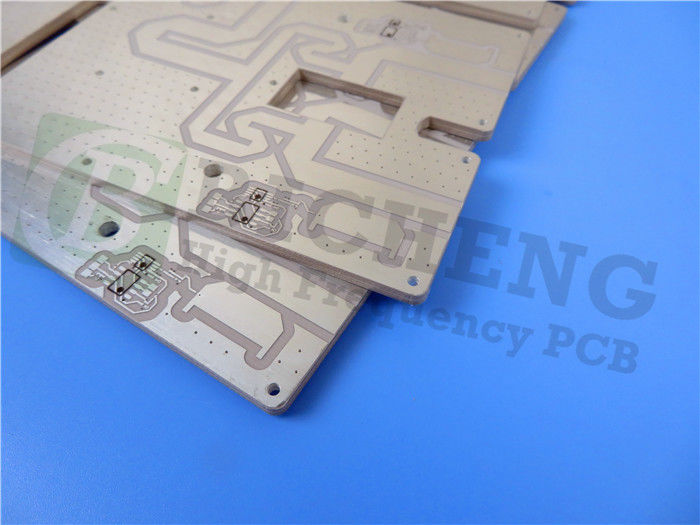

Il PCB rigido a due strati utilizza strati di rame da 35 μm su un nucleo AD1000 di 1,527 mm di spessore, con uno spessore finale totale di 1,6 mm. I dettagli di costruzione includono un minimo di 4/4 mil traccia/spazio e 0.Dimensione dell'apertura 32 mm, conforme alla norma IPC-Classe 2.

Dettagli di costruzione del PCB:

Dimensioni del pannello: 42,6 mm x 21,5 mm, con tolleranza di ±0,15 mm
Traccia minima/spazio: 4/4 mils
Dimensione minima del foro: 0,32 mm
Nessun via cieco
Peso del rame finito: 1,4 ml sugli strati esterni
Spessore di rivestimento: 20 μm
Finitura superficiale: Oro immersivo
Nessuna maschera di seta o maschera di saldatura superiore o inferiore
Prima della spedizione viene eseguito un test elettrico al 100% per garantire la qualità e l'affidabilità.

Questo PCB a 3 componenti e 11 schede ha 7 fori e 4 schede SMT sul lato superiore, con 4 vie che interconnettono le 2 reti elettriche.È effettuata una prova elettrica al 100% prima della spedizione per garantire qualità ed affidabilità eccezionali..

Il PCB AD1000 è una scelta eccellente per una vasta gamma di applicazioni ad alta frequenza, tra cui moduli radar, sistemi di prevenzione delle collisioni, amplificatori di potenza, amplificatori a basso rumore,e circuiti miniaturizzati e antenne patchCon la sua costruzione robusta, prestazioni elettriche superiori e disponibilità globale,l'AD1000 è una soluzione comprovata per i disegni microonde e RF più esigenti.
