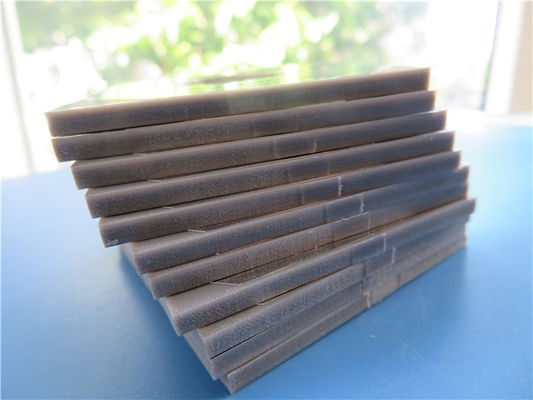

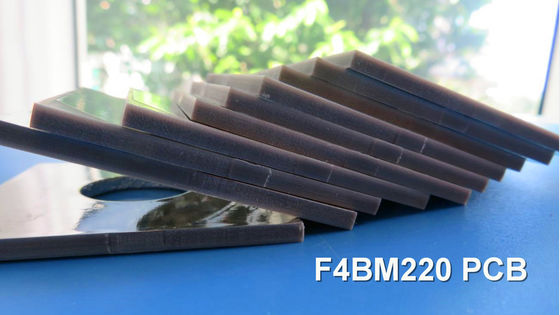

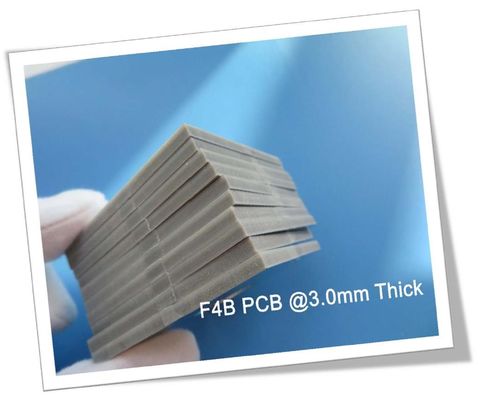

Ecco il nostro PCB appena spedito basato su F4BM265, un PCB avanzato ad alte prestazioni sviluppato da Wangling. Formulato scientificamente e pressato con precisione, F4BM265 combina tessuto in fibra di vetro, resina di politetrafluoroetilene (PTFE) e pellicola in PTFE per offrire prestazioni elettriche eccezionali e maggiore stabilità. Con caratteristiche migliorate rispetto a F4B265, questo laminato offre una minore perdita dielettrica, una maggiore resistenza di isolamento e una maggiore stabilità, rendendolo un'alternativa valida a prodotti stranieri simili per varie applicazioni.
Caratteristiche:
- Prestazioni elettriche impressionanti: F4BM265 presenta notevoli proprietà elettriche, tra cui una costante dielettrica (Dk) di 2,65 a 10 GHz, che garantisce un'efficiente trasmissione del segnale. Con un fattore di dissipazione di 0,0013 a 10 GHz, riduce al minimo la perdita di segnale, migliorando le prestazioni complessive.
- Stabilità dimensionale migliorata: F4BM265 ottiene un controllo preciso della costante dielettrica regolando il rapporto tra PTFE e tessuto in fibra di vetro, con conseguente eccezionale stabilità dimensionale. Offre una minore espansione termica, una migliore deriva della temperatura e un leggero aumento della perdita dielettrica, garantendo un funzionamento affidabile in ambienti difficili.
- Gestione termica ottimale: F4BM265 ha un basso coefficiente di espansione termica (CTE) di 14 ppm/°C (asse x), 17 ppm/°C (asse y) e 142 ppm/°C (asse z) su un intervallo di temperatura da -55°C a 288°C. Ciò garantisce stabilità e affidabilità, anche in condizioni di temperatura estreme.
- Eccellente resistenza all'umidità: con un tasso di assorbimento dell'umidità inferiore allo 0,08%, F4BM265 dimostra un'elevata resistenza all'umidità, salvaguardando le prestazioni e la longevità del PCB.
- Sicurezza affidabile: F4BM265 soddisfa gli standard di infiammabilità UL-94 V0, rispettando le severe normative di sicurezza.
| Parametri tecnici del prodotto |
Modello del prodotto e scheda tecnica |
| caratteristiche del prodotto |
Condizioni di prova |
Unità |
Numero di modello: F4BM217 |
Modello F4BM220 |
Numero di modello: F4BM233 |
Numero di modello: F4BM245 |
Numero di modello: F4BM255 |
Numero di modello: F4BM265 |
Numero di modello: F4BM275 |
Numero di modello: F4BM294 |
Modello F4BM300 |
| Costante dielettrica (tipica) |
10GHz |
/ |
2.17 |
2.2 |
2.33 |
2.45 |
2.55 |
2.65 |
2,75 |
2.94 |
3.0 |
| Tolleranza della costante dielettrica |
/ |
/ |
±0,04 |
±0,04 |
±0,04 |
±0,05 |
±0,05 |
±0,05 |
±0,05 |
±0,06 |
±0,06 |
| Tangente di perdita (tipica) |
10GHz |
/ |
0,001 |
0,001 |
0,0011 |
0,0012 |
0,0013 |
0,0013 |
0,0015 |
0,0016 |
0,0017 |
| 20GHz |
/ |
0,0014 |
0,0014 |
0,0015 |
0,0017 |
0,0018 |
0,0019 |
0,0021 |
0,0023 |
0,0025 |
| Coefficiente di temperatura costante dielettrica |
-55ºC～150ºC |
ppm/℃ |
-150 |
-142 |
-130 |
-120 |
-110 |
-100 |
-92 |
-85 |
-80 |
| Resistenza alla pelatura |
1 OZ F4BM |
N/mm |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
>1.8 |
| 1 OZ F4BME |
N/mm |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
>1.6 |
| Resistività di volume |
Condizione standard |
MΩ.cm |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
≥6×10^6 |
| Resistività superficiale |
Condizione standard |
MΩ |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
≥1×10^6 |
| Resistenza elettrica (direzione Z) |
5KW,500V/s |
KV/mm |
>23 |
>23 |
>23 |
>25 |
>25 |
>25 |
>28 |
>30 |
>30 |
| Tensione di rottura (direzione XY) |
5KW,500V/s |
KV |
>30 |
>30 |
>32 |
>32 |
>34 |
>34 |
>35 |
>36 |
>36 |
| Coefficiente di espansione termica |
direzione XY |
-55 º~288 ºC |
ppm/ºC |
2.534 |
2.534 |
2.230 |
2.025 |
1.621 |
1.417 |
1.416 |
1.215 |
1.215 |
| Direzione Z |
-55 º~288 ºC |
ppm/ºC |
240 |
240 |
205 |
187 |
173 |
142 |
112 |
98 |
95 |
| Stress termico |
260℃, 10s, 3 volte |
Nessuna delaminazione |
Nessuna delaminazione |
Nessuna delaminazione |
Nessuna delaminazione |
Nessuna delaminazione |
Nessuna delaminazione |
Nessuna delaminazione |
Nessuna delaminazione |
Nessuna delaminazione |
| Assorbimento dell'acqua |
20±2℃, 24 ore |
% |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
≤0,08 |
| Densità |
Temperatura ambiente |
g/cm3 |
2.17 |
2.18 |
2.20 |
2.22 |
2.25 |
2.25 |
2.28 |
2.29 |
2.29 |
| Temperatura di esercizio a lungo termine |
Camera ad alta-bassa temperatura |
℃ |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
-55～+260 |
| Conduttività termica |
Direzione Z |
Con/(MK) |
0,24 |
0,24 |
0,28 |
0,30 |
0,33 |
0,36 |
0,38 |
0,41 |
0,42 |
| PIM |
Applicabile solo a F4BME |
dBc |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
≤-159 |
| Infiammabilità |
/ |
UL-94 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
V-0 |
| Composizione del materiale |
/ |
/ |
PTFE, tessuto in fibra di vetro
F4BM abbinato a un foglio di rame ED, F4BME abbinato a un foglio di rame trattato inversamente (RTF). |
Costruzione e specifiche del PCB:
Viene utilizzato come PCB rigido a 2 strati con uno spessore del nucleo di 3,00 mm (118 mil). Lo spessore della lamina di rame per entrambi gli strati è di 70 μm, garantendo una conduttività ottimale. Le dimensioni della scheda finita sono mantenute con precisione a 45,33 mm x 50,2 mm con una tolleranza di +/- 0,15 mm. Supportando larghezze e spaziature di traccia sottili, il PCB ha un requisito minimo di 5/5 mil. Accoglie fori piccoli fino a 0,5 mm.
Lo spessore della scheda finita è di 3,1 mm, garantendo robustezza e durata. Gli strati esterni presentano un peso di rame di 1 oz (1,4 mil). Lo spessore della placcatura è di 20 μm, garantendo un'interconnettività affidabile. La finitura superficiale è un HASL senza piombo, mentre la maschera di saldatura superiore è nera per una migliore visibilità durante l'assemblaggio. Prima della spedizione, ogni PCB viene sottoposto a un test elettrico completo al 100%, garantendo una funzionalità ottimale.
Applicazioni:
I PCB F4BM265 trovano ampio utilizzo in varie applicazioni, tra cui:
- Sistemi a microonde, RF e radar
- Sfasatori
- Divisori, accoppiatori e combinatori di potenza
- Reti di alimentazione
- Antenne sensibili alla fase e antenne phased array
- Comunicazioni satellitari
- Antenne per stazioni base
| Materiale PCB: |
Laminati rivestiti in rame con tessuto in fibra di vetro PTFE |
| Designazione (F4BM) |
F4BM |
Corea del Sud (10 GHz) |
Frequenza di campionamento (10 GHz) |
| Numero di modello: F4BM217 |
2,17±0,04 |
0,0010 |
| Modello F4BM220 |
2,20±0,04 |
0,0010 |
| Numero di modello: F4BM233 |
2,33±0,04 |
0,0011 |
| Numero di modello: F4BM245 |
2,45±0,05 |
0,0012 |
| Numero di modello: F4BM255 |
2,55±0,05 |
0,0013 |
| Numero di modello: F4BM265 |
2,65±0,05 |
0,0013 |
| Numero di modello: F4BM275 |
2,75±0,05 |
0,0015 |
| Numero di modello: F4BM294 |
2,94±0,06 |
0,0016 |
| Modello F4BM300 |
3,00±0,06 |
0,0017 |
| Numero di strati: |
PCB monofacciale, PCB bifacciale, PCB multistrato, PCB ibrido |
| Peso del rame: |
0,5 once (17 µm), 1 oncia (35 µm), 2 once (70 µm) |
| Spessore dielettrico (o spessore complessivo) |
0,127 mm (dielettrico), 0,2 mm, 0,25 mm, 0,5 mm, 0,508 mm, 0,762 mm, 0,8 mm, 1,0 mm, 1,5 mm, 1,524 mm, 1,575 mm, 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm, 10,0 mm, 12,0 mm |
| Dimensioni PCB: |
≤400mm X 500mm |
| Maschera di saldatura: |
Verde, Nero, Blu, Giallo, Rosso ecc. |
| Finitura superficiale: |
Rame nudo, HASL, ENIG, Argento a immersione, Stagno a immersione, OSP, Oro puro, ENEPIG ecc.. |
Qualità e disponibilità:
Questo PCB rispetta gli standard qualitativi IPC-Class-2, garantendo affidabilità e prestazioni costanti. Questi laminati ad alte prestazioni sono facilmente reperibili in tutto il mondo, offrendo facile accessibilità a progettisti e produttori che cercano soluzioni PCB di prima qualità per i loro progetti.
Sblocca il potenziale di F4BM265 e sperimenta prestazioni, stabilità e affidabilità senza pari nelle tue applicazioni ad alta frequenza. Scegli F4BM265 di Wangling per elevare i tuoi progetti a nuovi livelli di eccellenza.
