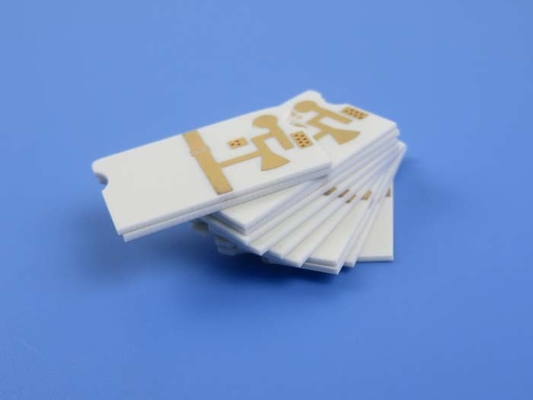

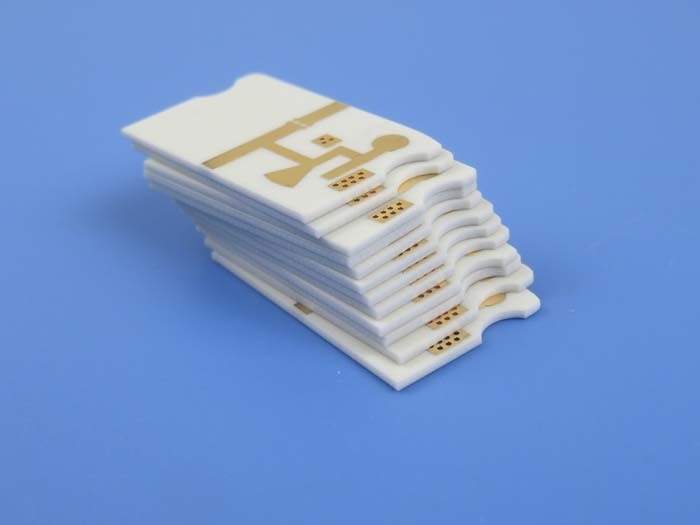

PCB ibridi RO4835 e 370HR Circuiti multistrato Immersione oro

Introducendo i PCB ibridi RO4835 e 370HR.

Questo PCB rigido a 6 strati sfrutta le capacità uniche dei laminati RO4835 di Rogers e dei laminati 370HR di Isolar per offrire una soluzione migliore per applicazioni ad alta frequenza.

I laminati RO4835 della Rogers Corporation fanno parte della famiglia di materiali per circuiti ad alta frequenza della compagnia.RO4835 fornisce una fabbricazione di circuiti a basse perdite ed economicamente conveniente utilizzando processi standard FR-4Con una costante dielettrica (Dk) di 3,48 ± 0,05 e un fattore di dissipazione (Df) di 0,0037 a 10 GHz, RO4835 offre prestazioni eccellenti ad alta frequenza.

A completare gli strati RO4835 sono i laminati 370HR di Isolar, progettati per le applicazioni PCB multilivello più esigenti.Il materiale 370HR utilizza un sistema di resina epossidica multifunzionale FR-4 brevettato a 180 °C Tg che fornisce prestazioni termiche superiori, basso coefficiente di espansione termica (CTE) e eccezionali proprietà meccaniche, chimiche e di resistenza all'umidità.i laminati 370HR presentano anche solide caratteristiche ad alta frequenza.

Combinando i punti di forza di queste due tecnologie di laminato avanzate, il PCB ibrido offre una soluzione senza compromessi che supera le capacità dei materiali FR-4 standard.Diamo un'occhiata più da vicino ad alcune delle caratteristiche chiave:

Performance termica e meccanica eccezionali
Uno dei principali vantaggi di questo approccio ibrido è la capacità di sfruttare le proprietà termiche e meccaniche superiori dei laminati 370HR.La temperatura di transizione del vetro (Tg) a 180°C del materiale 370HR fornisce una resistenza significativamente migliore alle sollecitazioni termiche rispetto al FR-4 convenzionale, che ha in genere una Tg di circa 135°C.

Questa maggiore stabilità termica si traduce in una maggiore affidabilità, specialmente nelle applicazioni in cui si verificano ampie oscillazioni di temperatura o esposizione a livelli di calore elevati.Il basso CTE dei laminati 370HR - solo 13/14 ppm/°C sull'asse X/Y (pre-Tg) - aiuta anche a ridurre al minimo problemi come la delaminazione e la deformazione del cartone che possono colpire i progetti ad alta affidabilità.

Inoltre, le eccellenti proprietà chimiche e di resistenza all'umidità del materiale 370HR lo rendono altamente adatto per ambienti difficili.Non sorprende che i laminati 370HR di Isolar siano una scelta popolare per applicazioni critiche come la difesa e l'aerospaziale..

Performance ad alta frequenza con una fabbricazione conveniente
Mentre i laminati 370HR forniscono la spina dorsale termica e meccanica, i materiali RO4835 contribuiscono a eccezionali capacità ad alta frequenza.Gli strati RO4835 offrono perdite di segnale estremamente basse - cruciali per massimizzareefficienza e fedeltà nei circuiti digitali e RF ad alta velocità.

È importante sottolineare che i laminati RO4835 condividono proprietà elettriche e meccaniche simili a quelle dello standard FR-4, consentendo una fabbricazione di circuiti conveniente utilizzando processi di produzione consolidati.Ciò rende il PCB ibrido un'opzione attraente per le applicazioni che richiedono prestazioni RF all'avanguardia senza il prezzo premium associato a alcuni materiali ad alta frequenza specializzati.

La combinazione di strati RO4835 a basse perdite e 370HR ad alte prestazioni consente anche un controllo preciso dell'impedenza, con tracce a una sola estremità di 50Ω e 100Ω implementate sullo strato superiore di rame.Questo livello di flessibilità di progettazione è fondamentale per ottimizzare l'integrità del segnale in alta velocità, circuiti ad alta frequenza.

Affidabilità e garanzia della qualità
Per garantire che il PCB ibrido soddisfi i severi requisiti delle applicazioni target, i progettisti hanno incorporato una varietà di misure di garanzia della qualità.I pannelli sono conformi alla normativa RoHS e hanno un indice di infiammabilità UL 94 V-0., dando ai progettisti fiducia nelle loro credenziali ambientali e di sicurezza.

Il 100% dei test elettrici viene eseguito su ogni scheda, fornendo un ulteriore livello di affidabilità.E l'uso di folia di rame trattata inverso LoPro di Rogers sugli strati RO4835 aiuta a ridurre al minimo le perdite di inserimento e migliora ulteriormente l'integrità del segnale.

Spingere i confini della progettazione di PCB ad alta frequenza
Combinando attentamente i punti di forza delle tecnologie di laminato RO4835 di Rogers e 370HR di Isolar, questo PCB ibrido alza l'asticella per la progettazione di circuiti ad alta frequenza e alta affidabilità.Le proprietà termiche e meccaniche superiori, unite alle eccellenti prestazioni ad alta frequenza e alla produzione economicamente conveniente, ne fanno una soluzione ideale per una vasta gamma di applicazioni esigenti.

Dal radar e dai sensori per l'automobile alle antenne a serie di fasi e agli amplificatori di potenza, questo PCB ibrido dimostra come le scelte di materiali innovativi possano sbloccare nuove possibilità nella progettazione di sistemi elettronici.Mentre la marcia incessante della tecnologia continua, soluzioni come questa avranno senza dubbio un ruolo cruciale nel spingere i confini di ciò che è possibile.
