Rogers RO4725JXR Antenna Grade PCB Offre prestazioni RF eccezionali Prezzo accessibile

Introduzione
Nel mondo in continua evoluzione delle comunicazioni wireless, la domanda di soluzioni di antenne ad alte prestazioni ed economiche non è mai stata così elevata.un leader rinomato nei materiali di circuito avanzato, ha sviluppato il PCB RO4725JXR per soddisfare questa esigenza.offrendo un'alternativa conveniente e affidabile ai tradizionali laminati a base di PTFE.

Caratteristiche e vantaggi
Il PCB RO4725JXR vanta una gamma impressionante di caratteristiche che lo rendono una scelta eccezionale per le applicazioni di antenna e RF.questo materiale offre prestazioni elettriche eccezionali, con un basso fattore di dissipazione (Df) di 0,0026 a 10 GHz e 0,0022 a 2,5 GHz.Questa combinazione di basse perdite e Dk stabile garantisce che i progettisti di antenne possano ottenere valori di guadagno sostanziali riducendo al minimo il degrado del segnale.

Uno dei principali vantaggi del RO4725JXR è il suo eccellente coefficiente termico della costante dielettrica, valutato a +34 ppm/°C.Questa notevole stabilità garantisce prestazioni di circuito costanti in una vasta gamma di condizioni ambientaliInoltre, la CTE del materiale è strettamente abbinata al rame, con assi X, Y e Z di 13.9, 19, e 25,6 ppm/°C, rispettivamente, riducendo al minimo il rischio di delaminamento e altri problemi di affidabilità.

Oltre alle sue impressionanti proprietà elettriche e termiche, il PCB RO4725JXR vanta anche un elevato valore di Tg superiore a 280 °C,che lo rende compatibile con i processi di assemblaggio standard FR-4 e senza piomboCiò consente un'integrazione senza soluzione di continuità nei flussi di lavoro di fabbricazione esistenti, riducendo la necessità di manovra e lavorazione specializzate.

In particolare, il PCB RO4725JXR ha dimostrato eccellenti prestazioni di intermodulazione passiva (PIM), con valori superiori a -160 dBc (43 dBm segnale a 1.900 MHz).Questa caratteristica di basso PIM è cruciale per le antenne delle stazioni base cellulari e altri sistemi RF ad alte prestazioni, dove l'integrità del segnale pulito è di primaria importanza.

Applicazioni e specifiche
Il PCB RO4725JXR è ideale per un'ampia gamma di applicazioni di antenne e RF, con particolare attenzione alle antenne delle stazioni base cellulari.e basso PIM lo rendono una scelta eccellente per i progettisti che cercano di ottimizzare sia il costo che le prestazioni nelle loro soluzioni wireless.

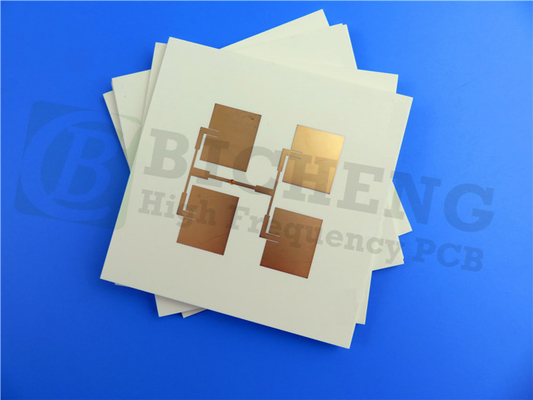

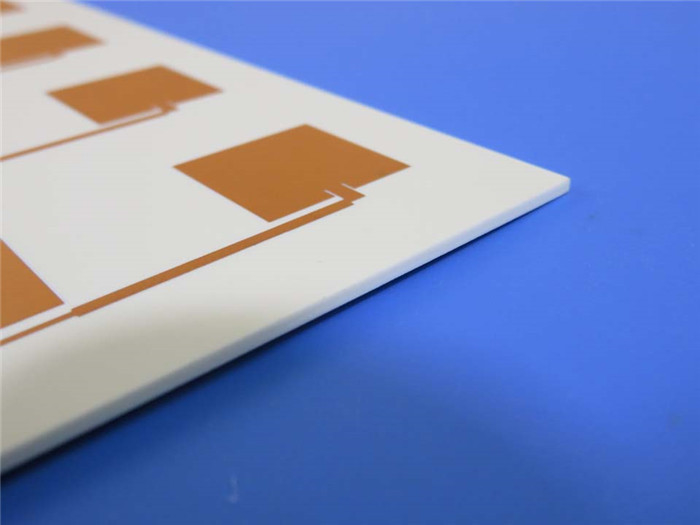

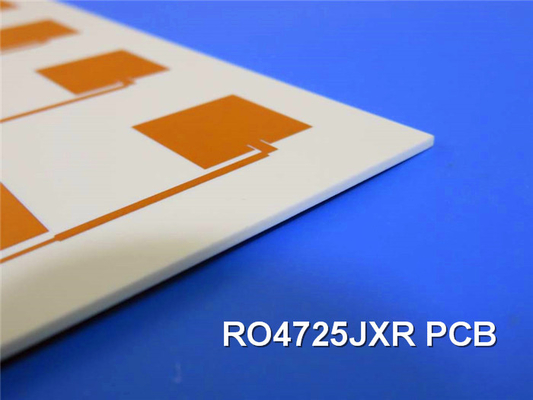

In termini di specifiche, questo PCB è un circuito rigido a due strati con dimensioni di 42,13 mm x 112,96 mm ± 0,15 mm. Lo spessore del rame è di 1 oz (1,4 mil) su entrambi gli strati esterni,e la traccia minima/spazio è 5/5 milLa scheda presenta una dimensione minima del foro di 0,4 mm e uno spessore finale di 0,8 mm, con uno spessore di verniciatura di 20 μm.e la scheda è fabbricata secondo lo standard di qualità IPC-Classe-2, con prova elettrica al 100% prima della spedizione.

Conclusioni
Il PCB Rogers RO4725JXR rappresenta un'alternativa convincente ai laminati tradizionali a base di PTFE, offrendo una combinazione unica di eccezionali prestazioni RF, stabilità termica ed efficienza economica.Con le sue caratteristiche robuste e il comportamento del circuito coerente, questo PCB è pronto a diventare una soluzione ideale per i progettisti di antenne e gli ingegneri RF che cercano di ottimizzare i loro sistemi wireless.
