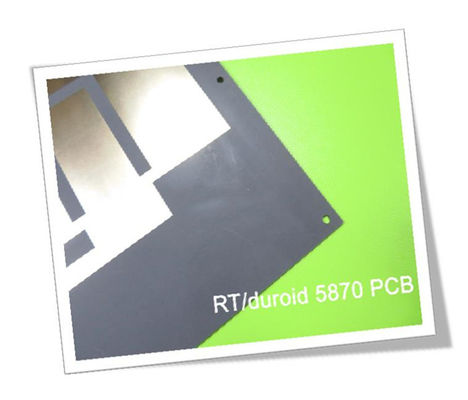

Oggi, siamo lieti di presentare una nuova base di PCB per i laminati RT duroid 5870.Il laminato ad alta frequenza Rogers RT/duroid 5870 è un materiale composito in PTFE rinforzato con microfibre di vetroOffre una bassa costante dielettrica (Dk) di 2,33 con una tolleranza stretta, che lo rende adatto per applicazioni ad alta frequenza e a banda larga in cui è necessario ridurre al minimo la bassa dispersione e le perdite.

RT duroid 5870 PCB presenta una costante dielettrica di 2,33 ± 0,02 a 10 GHz e 23°C e un fattore di dissipazione di 0,0012 a 10 GHz e 0,0005 a 1 MHz.Inoltre vanta una forte resistenza alla buccia di rame di 27.2 pli, basso assorbimento dell'umidità dello 0,02% e elevata stabilità termica con un Td superiore a 500°C. Il materiale è isotropico e ha un indice di infiammabilità UL 94-V0.

I vantaggi di questo RT/duroid 5870 PCB includono la minore perdita elettrica per un materiale PTFE rinforzato, facilità di lavorazione, resistenza ai solventi e ai reagenti utilizzati nell'incisione o nel rivestimento,e idoneità per ambienti ad alta umiditàSi tratta di un materiale consolidato e affidabile con proprietà elettriche uniformi su un ampio intervallo di frequenze.

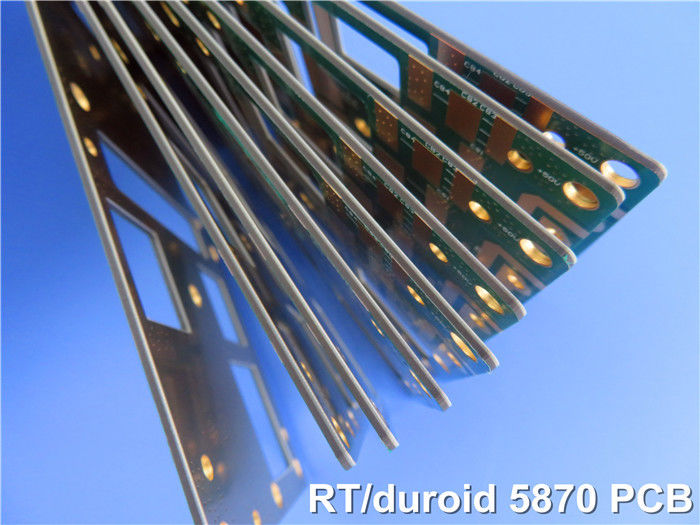

Questo PCB in sé è una costruzione rigida a due strati, con 35 μm di rame su entrambi gli strati e uno spessore dielettrico di 0,127 mm (5 mil) di RT/duroid 5870.con una tolleranza di ±0.15 mm. Dispone di una traccia minima/spazio di 4/4 mil, di una dimensione minima del foro di 0,3 mm e di uno spessore di cartone finito di 0,2 mm. Il peso del rame è di 1 oz (1,4 mil) sugli strati esterni,e lo spessore del rivestimento via è di 20 μmLa finitura superficiale è in oro immersivo e ogni PCB subisce un test elettrico al 100% prima della spedizione.

Questo RT/duroid 5870 PCB è adatto a una varietà di applicazioni ad alta frequenza e a banda larga, tra cui antenne a banda larga di compagnie aeree commerciali, circuiti a microstrip e a strisce,applicazioni per onde millimetriche, sistemi radar, sistemi di guida e antenne radio digitali punto a punto.

PCB RF/Microonde ad alte prestazioni: il vantaggio del Rogers RT/duroid 5870

Nel mondo in continua evoluzione dell'elettronica ad alta frequenza e a banda larga, la scelta del materiale di circuito stampato (PCB) può fare o distruggere un disegno.Un materiale che è stato a lungo una soluzione di riferimento per le richieste di applicazioni RF e microonde è il laminato ad alta frequenza RT/duroid 5870 di Rogers.

Questo materiale composito a base di PTFE, rinforzato con microfibra di vetro, offre una combinazione unica die proprietà termiche che lo rendono una scelta ideale per una vasta gamma di circuiti e sistemi ad alta frequenza.

Performance elettrica eccezionale
Il cuore dell'attrazione del RT/duroid 5870 è la sua eccezionale prestazione elettrica.garantire un'eccellente integrità del segnale e una dispersione minima anche a frequenze più elevate.

Altrettanto impressionante è il basso fattore di dissipazione (Df) del laminato di appena 0,0012 a 10 GHz e 0,0005 a 1 MHz.che è cruciale per massimizzare l'efficienza e la fedeltà del segnale in alta velocità, applicazioni ad alta frequenza.

Le proprietà elettriche del materiale rimangono inoltre notevolmente stabili in un ampio intervallo di frequenza, da DC fino a 100 GHz e oltre.poiché consente ai progettisti di utilizzare lo stesso materiale per diverse topologie di circuiti senza doversi preoccupare di variazioni di prestazioni imprevedibili.

Robustezza meccanica e affidabilità
Oltre alle sue eccellenti caratteristiche elettriche, il RT/duroid 5870 eccelle anche in termini di proprietà meccaniche.fornire un attacco robusto degli strati di rame e garantire interconnessioni affidabili.

Il suo basso assorbimento dell'umidità di appena lo 0,02% rende il laminato adatto per l'uso in ambienti ad alta umidità,mentre l'elevata stabilità termica del materiale (Td > 500°C) e il grado di infiammabilità UL 94-V0 aggiungono un ulteriore livello di affidabilità e sicurezza.

Il rinforzo in microfibra di vetro conferisce anche al RT/duroid 5870 una eccezionale stabilità dimensionale, con un coefficiente di espansione termica (CTE) di 22 ppm/°C nell'asse X, 28 ppm/°C nell'asse Y,e 173 ppm/°C nell'asse ZQuesto aiuta a ridurre al minimo i problemi di registrazione e garantisce l'integrità dimensionale, anche in progetti complessi e ad alta densità.

Flessibilità di progettazione e lavorabilità
Uno dei principali vantaggi del RT/duroid 5870 è la sua eccellente lavorabilità, che consente ai progettisti di tagliare, modellare e lavorare facilmente il materiale per soddisfare le loro esigenze specifiche.Questa flessibilità è particolarmente utile nella prototipazione e nella produzione a basso volume, dove la capacità di iterare rapidamente i concetti di progettazione può essere un punto di svolta.

La resistenza del laminato ai solventi e ai reagenti utilizzati nei processi di incisione e rivestimento aumenta ulteriormente la sua versatilità,che consentono l'uso di tecniche di fabbricazione standard di PCB senza compromettere le prestazioni o l'affidabilità.

Ampio campo di applicazione

Le eccezionali proprietà elettriche, meccaniche e termiche del RT/duroid 5870 lo rendono una soluzione versatile per una vasta gamma di applicazioni ad alta frequenza e a banda larga, tra cui:

Antenne a banda larga per linee aeree commerciali
Circuiti a micro strisce e a strisce
Sistemi a onde millimetriche
Radar e sistemi di guida
Antenne radio digitali punto-punto


Che lavori su infrastrutture 5G all'avanguardia, comunicazioni satellitari di nuova generazione, o sistemi radar ad alta risoluzione, il Rogers RT/duroid 5870 può fornire le prestazioni,affidabilità, e la flessibilità di progettazione è necessario per rimanere avanti nella curva.

Conclusioni
Nel rapido mondo dell'elettronica ad alta frequenza, la scelta del materiale PCB può essere un fattore fondamentale per il successo di un progetto.Il laminato ad alta frequenza Rogers RT/duroid 5870 si distingue come una soluzione di primo piano, offrendo prestazioni elettriche senza pari, robustezza meccanica e flessibilità di progettazione.gli ingegneri e i progettisti possono spingere i confini di ciò che è possibile nel regno della tecnologia RF e microonde.
