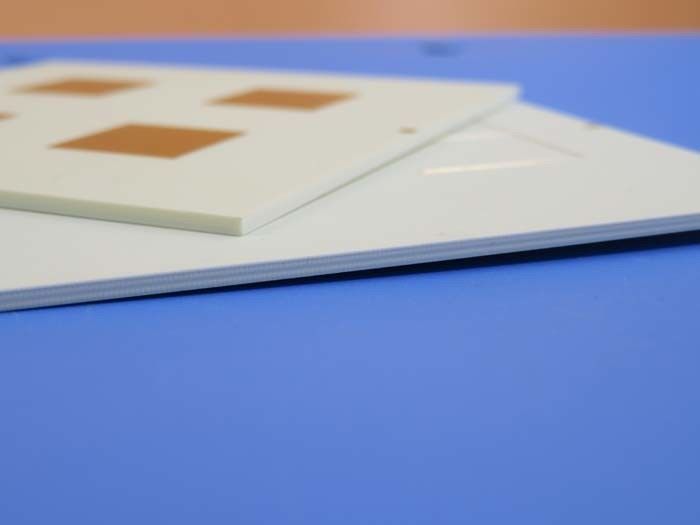

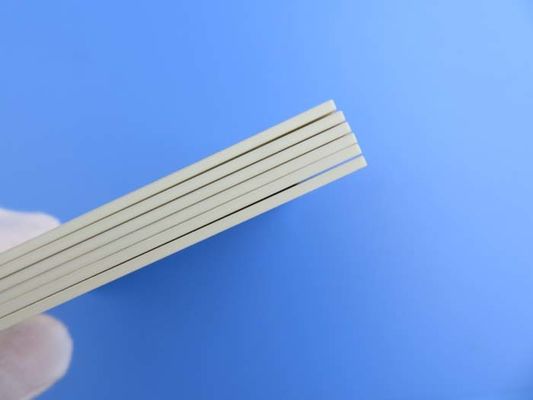

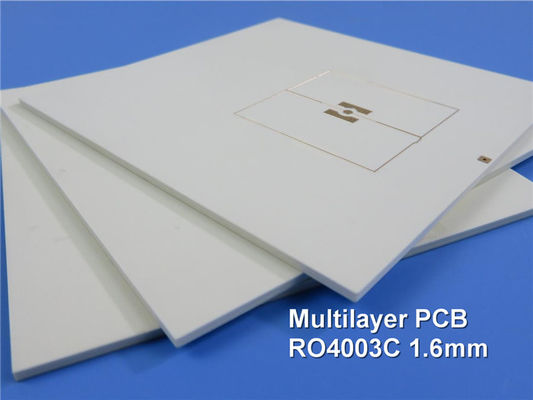

Rogers RO4003C High Frequency Circuit Board PCB 0,7 mm 4 strato ENIG

Il PCB ad alta frequenza Rogers RO4003C è progettato per applicazioni che richiedono prestazioni elettriche eccezionali e facilità di produzione.Questo materiale avanzato è costituito da vetro intessuto rinforzato da idrocarburi/ceramica, che fornisce le caratteristiche elettriche di PTFE/vetro tessuto con i vantaggi di lavorazione dei compositi epossidici/vetro.compresi gli stili di tessuti di vetro 1080 e 1674, tutte le varianti mantengono rigorose specifiche di prestazioni elettriche del laminato.

RO4450F Bondply
Il rivestimento di legame RO4450F è composto da diversi gradi basati sui materiali di base della serie RO4000 e sono compatibili nelle costruzioni a più strati con i laminati RO4000.Un elevato Tg di postcuring rende il bondply RO4450F una scelta eccellente per i multi-strati che richiedono laminazioni sequenziali in quanto i bondply RO4450F completamente curati sono in grado di gestire più cicli di laminazioneInoltre, i requisiti di legame compatibile FR-4 consentono di combinare il legame RO4450F e il legame FR-4 a basso flusso in costruzioni non omogenee a più strati utilizzando un singolo ciclo di legame.

Caratteristiche chiave

Costante dielettrica (Dk): 3,38 ± 0,05 a 10 GHz
Fattore di dissipazione: 0,0027 a 10 GHz
Conduttività termica: 0,71 W/m/°K
Coefficiente termico della costante dielettrica: +40 ppm/°C (intervallo di funzionamento: da -50°C a 150°C)
CTE abbinato al rame: asse X: 11 ppm/°C, asse Y: 14 ppm/°C
CTE basso asse Z: 46 ppm/°C
Temperatura di transizione del vetro (Tg): > 280 °C
Assorbimento dell'umidità: 0,06%

Benefici
L'RO4003C è ideale per le costruzioni di schede multilivello (MLB), fornendo prestazioni eccellenti in progetti di PCB complessi.consentendo costi di fabbricazione inferiori rispetto ai tradizionali laminati a microondeQuesta combinazione di caratteristiche lo rende particolarmente adatto per applicazioni di grande volume che richiedono affidabilità ed efficienza a un prezzo competitivo.

Specifiche tecniche

PCB stackup: PCB rigidi a 4 strati


Copper_layer_1 - 35 μm
Rogers 4003C Core - 0,203 mm (8 mil)
Copper_layer_2 - 35 μm
RO4450F Bondply - 0,101 mm (4 mil) *
Copper_layer_3 - 35 μm
Rogers 4003C Core - 0,203 mm (8 mil)
Copper_layer_4 - 35 μm

Le dimensioni della scheda sono di 112 mm x 121 mm (± 0,15 mm), con uno spessore di scheda finito di 0,7 mm. Supporta una traccia minima di 5/6 mil/spazio e una dimensione minima del foro di 0,3 mm.Il peso del rame finito è di 1 oz (1.4 mils) sia per gli strati esterni che per quelli interni, con uno spessore di 20 μm. La finitura superficiale è ENIG, con una pellicola bianca sulla parte superiore e una maschera di saldatura verde.

Questo PCB supporta una varietà di applicazioni, tra cui antenne della stazione base cellulare e amplificatori di potenza, tag di identificazione RF, radar e sensori automobilistici,e LNB per satelliti di trasmissione direttaIl PCB Rogers RO4003C è disponibile in tutto il mondo, soddisfacendo le esigenze delle moderne applicazioni ad alta frequenza con le sue proprietà materiali avanzate e metodi di produzione convenienti.
