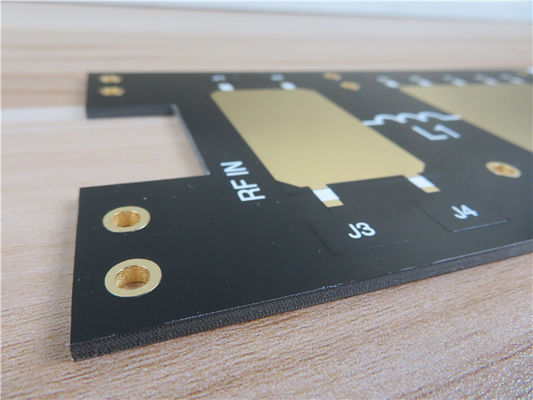

2OZ F4BTMS1000 PCB 2 strati 2mm Circuito con immersione oro

Il PCB F4BTMS rappresenta l'ultimo progresso nei materiali ad alte prestazioni, basandosi sulla base della serie F4BTM.Questo materiale aggiornato incorpora una notevole quantità di ceramica e utilizza ultra-sottile, rinforzo in tessuto in fibra di vetro ultrafine, con conseguente miglioramento delle caratteristiche di prestazione.la serie F4BTMS è in grado di sostituire prodotti stranieri simili con proprietà superiori.

La formulazione innovativa riduce al minimo le perdite dielettriche e migliora la stabilità dimensionale riducendo l'effetto della fibra di vetro durante la propagazione delle onde elettromagnetiche.Questo progresso consente un utilizzo di frequenza più elevato, maggiore resistenza elettrica e migliore conduttività termica.La serie F4BTMS è inoltre caratterizzata da un eccellente basso coefficiente di espansione termica e da caratteristiche di temperatura dielettrica stabili, che lo rende una scelta ideale per ambienti impegnativi.

Caratteristiche chiave

La serie F4BTMS vanta una tolleranza di costante dielettrica minima e una consistenza eccezionale batch-to-batch.con una frequenza di frequenza superiore a 40 GHz,, che è essenziale per le applicazioni sensibili alle fasi.

Con un coefficiente di temperatura superiore di costante dielettrica e perdita, il materiale mantiene la stabilità di frequenza e di fase entro un intervallo di temperatura da -55°C a 150°C.La sua eccellente resistenza alle radiazioni assicura che le proprietà dielettriche e fisiche rimangano stabili anche dopo l'esposizione alle radiazioni.

Inoltre, la serie F4BTMS presenta basse prestazioni di deflusso, soddisfacendo i severi requisiti di deflusso in vuoto per applicazioni aerospaziali.I coefficienti minimi di espansione termica nella XLa conducibilità termica migliorata lo rende adatto per applicazioni ad alta potenza,mentre il suo basso assorbimento dell'acqua migliora ulteriormente la sua affidabilità.

Numeri dei modelli
La serie F4BTMS comprende diversi numeri di modello, ognuno dei quali offre diverse costanti dielettriche:

- F4BTMS220 (Dk 2.2)
- F4BTMS233 (Dk 2.33)
- F4BTMS255 (Dk 2.55)
- F4BTMS265 (Dk 2.65)
- F4BTMS294 (Dk 2.94)
- F4BTMS300 (Dk 3.0)
- F4BTMS350 (Dk 3.5)
- F4BTMS430 (Dk 4.3)
- F4BTMS450 (Dk 4.5)
- F4BTMS615 (Dk 6.15)
- F4BTMS1000 (Dk 10.2)

Specificità

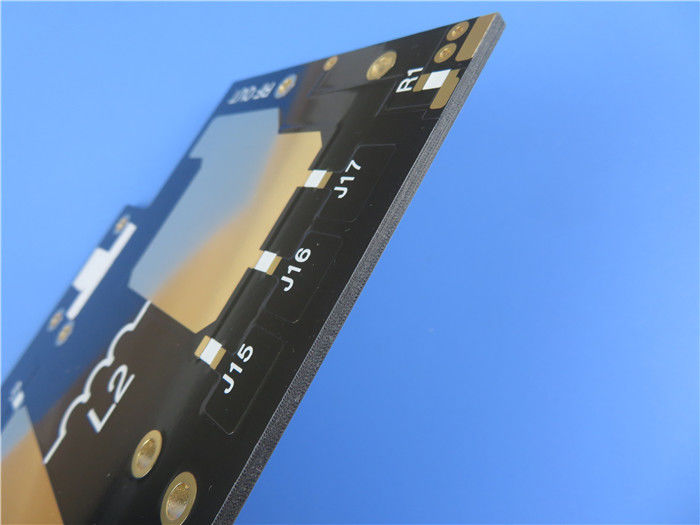

Lo stackup PCB è costituito da un design rigido a 2 strati, con uno strato di rame 1 di 35 μm, un nucleo Rogers F4BTMS1000 di dimensioni di 2,0 mm e uno strato di rame 2 anche a 35 μm.

Le dimensioni della tavola sono di 57 mm x 57 mm, con una tolleranza di +/- 0,15 mm. La traccia minima/spazio è fissata a 6/8 mil, mentre la dimensione minima del foro è di 0,4 mm.

Con uno spessore di cartone finito di 2,1 mm e un peso di rame finito di 2 once (2,8 mil) per gli strati esterni, il cartone è progettato per la durata.e la finitura superficiale è in oro immersivo.

Ogni PCB viene sottoposto a un test elettrico al 100% prima della spedizione per garantire l'affidabilità.

Norme e disponibilità

Il PCB F4BTMS è fornito secondo standard di alta qualità, con il tipo di disegno Gerber RS-274-X. Aderisce agli standard di qualità IPC-Class-2, garantendo la sua affidabilità e prestazioni.Questo prodotto è disponibile in tutto il mondo, rendendolo accessibile a varie applicazioni.

Applicazioni tipiche

Il PCB F4BTMS è ideale per una vasta gamma di applicazioni, tra cui:

- attrezzature aerospaziali e aeronautiche
- Installazioni spaziali e installazioni di cabine
- applicazioni a microonde e RF
- sistemi radar, in particolare in contesti militari
- Reti di alimentazione per la distribuzione del segnale
- Antenne sensibili alle fasi e antenne a fasatura
- Comunicazioni satellitari

Con le sue caratteristiche avanzate e le sue prestazioni robuste, il PCB F4BTMS è una scelta eccezionale per applicazioni elettroniche ad alta frequenza e di alta affidabilità.
