Nel panorama competitivo dell'ingegneria aerospaziale, la necessità di materiali innovativi, leggeri e termicamente stabili è più critica che mai.con una lunghezza massima di 20 mm o più, ma non superiore a 20 mmQuesto articolo approfondisce le principali caratteristiche, i vantaggi e le applicazioni del PCB TLY-5Z, evidenziando perché è una scelta essenziale per ingegneri e produttori.
Introduzione ai laminati TLY-5Z
Il PCB TLY-5Z è costruito da composti PTFE avanzati riempiti di vetro rinforzati con fibra di vetro tessuta.rendendolo ideale per componenti aerospaziali in cui il risparmio di peso è cruciale.
Proprietà chiave del PCB TLY-5Z
Il TLY-5Z vanta caratteristiche impressionanti che lo distinguono nel settore:
- Costante dielettrica (Dk): 2,20 ± 0,04 a 1,9 GHz e 10 GHz, garantendo una minima perdita di segnale.
- Fattore di dissipazione (Df): 0,001 a 1,9 GHz e 0,0015 a 10 GHz, migliorando l'efficienza energetica.
- Stabilità termica: con un coefficiente termico della costante dielettrica (TcDK) di -72 ppm/°C in un intervallo di temperatura compreso tra -55°C e 150°C, offre prestazioni affidabili in condizioni estreme.
- Assorbimento dell'umidità: ad appena lo 0,03%, l'assorbimento dell'umidità è minimo, garantendo una durabilità in ambienti umidi.
- Tensione di rottura dielettrica: 45 kV, garantendo sicurezza e affidabilità.
| Immobili |
Metodo di prova |
Unità |
Valore |
Unità |
Valore |
| Dk @ 1,9 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
2.20+/- 0.04 |
|
2.20+/- 0.04 |
| Df @ 1,9 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
0.001 |
|
0.001 |
| Df @ 10 GHz |
IPC-650 2.5.5.5.1 Mod. |
|
0.0015 |
|
0.0015 |
| Tc(D) K (-55 ~ 150°C) |
IPC-650 2.5.5.6 Mod. |
ppm/°C |
- 72 anni. |
ppm/°C |
- 72 anni. |
| Tensione di rottura dielettrica |
IPC-650 2.5.6 |
kV |
45 |
kV |
45 |
| Forza dielettrica |
IPC-650 2.5.6.2 |
V/mil |
770 |
V/mm |
30,315 |
| Assorbimento di umidità |
IPC-650 2.6.2.1 |
% |
0.03 |
% |
0.03 |
| Forza di buccia (1 oz. di rame) |
IPC-650 2.4.8 |
Peso/pollice |
7 |
N/mm |
1.3 |
| Resistenza al volume |
IPC-650 2.5.17.1 |
Mohms/cm |
10^9 |
Mohms/cm |
10^9 |
| Resistenza superficiale |
IPC-650 2.5.17.1 |
Mohms |
10^8 |
Mohms |
10^8 |
| Resistenza alla trazione (MD) |
IPC-650 2.4.18.3 |
psi |
9137 |
N/mm2 |
63 |
| Resistenza alla trazione (CD) |
IPC-650 2.4.18.3 |
psi |
9572 |
N/mm2 |
66 |
| Modulo di trazione (MD) |
IPC-650 2.4.18.3 |
psi |
182,748 |
N/mm2 |
1260 |
| Modulo di trazione (CD) |
IPC-650 2.4.18.3 |
psi |
165,344 |
N/mm2 |
1140 |
| L'allungamento (MD) |
IPC-650 2.4.18.3 |
% |
6 |
% |
6 |
| L'allungamento (CD) |
IPC-650 2.4.18.3 |
% |
6.9 |
% |
6.9 |
| Forza flessibile (MD) |
ASTM D790 |
psi |
10,300 |
N/mm2 |
71 |
| Forza flessibile (CD) |
ASTM D790 |
psi |
11,600 |
N/mm2 |
80 |
| Modulo flessibile (MD) |
ASTM D790 |
psi |
377,100 |
N/mm2 |
2600 |
| Modulo flessibile (CD) |
ASTM D790 |
psi |
432,213 |
N/mm2 |
2980 |
| Stabilità dimensionale (MD) |
IPC-650 2.4.39 (Bake) |
% (10 milioni) |
- Zero.05 |
% (30 milioni) |
- Zero.05 |
| Stabilità dimensionale (CD) |
IPC-650 2.4.39 (Bake) |
% (10 milioni) |
- Zero.17 |
% (30 milioni) |
- Zero.11 |
| Stabilità dimensionale (MD) |
IPC-650 2.4.39 (stress) |
% (10 milioni) |
- Zero.07 |
% (30 milioni) |
- Zero.07 |
| Stabilità dimensionale (CD) |
IPC-650 2.4.39 (stress) |
% (10 milioni) |
- Zero.22 |
% (30 milioni) |
- Zero.14 |
| Densità (gravità specifica) |
IPC-650 2.3.5 |
g/cm3 |
1.92 |
g/cm3 |
1.92 |
| Calore specifico |
IPC-650 2.4.50 |
J/g°C |
0.95 |
J/g°C |
0.95 |
| Conduttività termica |
IPC-650 2.4.50 |
W/M*K |
0.2 |
W/M*K |
0.2 |
| CTE (x-y) (50 - 150°C) |
IPC-650 2.4.41 |
ppm/oC |
30-40 |
ppm/oC |
30-40 |
| CTE (z) (50 - 150°C) |
IPC-650 2.4.41 |
ppm/oC |
130 |
ppm/oC |
130 |
| Durezza |
ASTM D2240 (durometro) |
- |
68 |
- |
68 |
| Classificazione di infiammabilità UL-94 |
UL-94 |
|
V-0 |
|
V-0 |
Vantaggi della scelta del TLY-5Z per i vostri progetti
Il PCB TLY-5Z offre vantaggi significativi, tra cui:
CTE basso asse Z
Il basso coefficiente di espansione termica (CTE) dell'asse Z di 130 ppm/°C riduce al minimo lo stress relativo all'espansione sui fori rivestiti, cruciale per mantenere connessioni elettriche affidabili.
Progettazione leggera
Con una densità di 1,92 g/cm3, il TLY-5Z è eccezionalmente leggero, rendendolo ideale per applicazioni aerospaziali dove ogni grammo conta.
Eccellenti proprietà meccaniche
Il TLY-5Z presenta una resistenza meccanica impressionante, con resistenza alla trazione di 9.137 psi (MD) e 9.572 psi (CD).

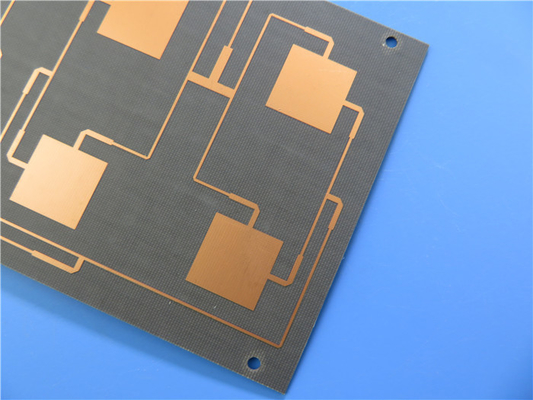

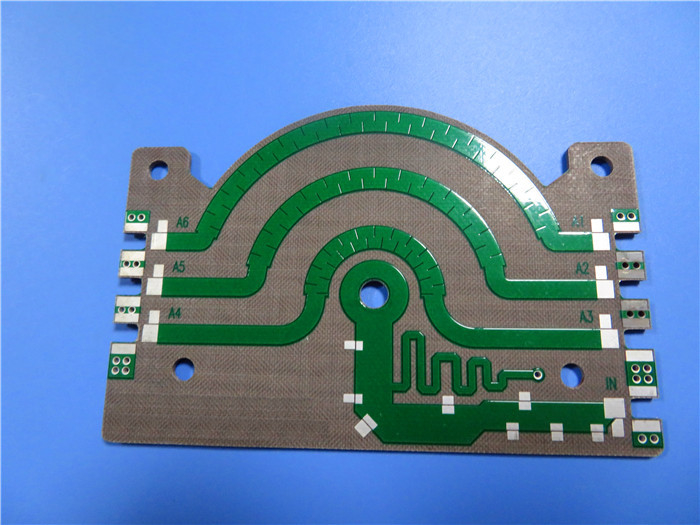

Dettagli di costruzione: cosa distingue TLY-5Z
Questo PCB rigido a due strati presenta:
- Strato di rame 1: 35 μm
- TLY-5Z Strato: 0,254 mm (10 mil)
- Strato di rame 2: 35 μm
Con dimensioni di 90,17 mm x 41,36 mm, questo PCB è progettato per la precisione, supportando una traccia minima di 5/6 mil/spazio e una dimensione minima di foro di 0,2 mm.Ogni tavola viene sottoposta a un test elettrico al 100% prima della spedizione, garantendo qualità e affidabilità.
| Materiale per PCB: |
Prodotti compositi di ceramica, PTFE e fibre di vetro tessute |
| Indicazione: |
TLY-5Z |
| Costante dielettrica: |
2.20 +/- 0,04 (1,9 GHz) |
| Fattore di dissipazione |
0.0015 (10 GHz) |
| Numero di strati: |
PCB a doppio lato, PCB a più strati, PCB ibrido |
| Peso di rame: |
0.5 oz (17 μm), 1 oz (35 μm) |
| Spessore del laminato: |
10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm) |
| Dimensione del PCB: |
≤ 400 mm x 500 mm |
| Maschera di saldatura: |
Verde, nero, blu, giallo, rosso, ecc. |
| Finitura superficiale: |
rame nudo, HASL, ENIG, argento immersivo, stagno immersivo, OSP, placcato in oro puro ecc. |
Applicazioni nel settore aerospaziale e oltre
Il PCB TLY-5Z è particolarmente adatto a:
- Componenti aerospaziali: le sue proprietà di leggerezza e stabilità termica lo rendono ideale per i sistemi aerei in cui l'affidabilità è fondamentale.
- Antenne a basso peso: Perfetto per antenne che devono funzionare sotto rigidi vincoli di peso.
- Componenti RF passivi: il basso fattore di dissipazione migliora le prestazioni, garantendo l'integrità del segnale.
Conclusione: prospettive future per la tecnologia TLY-5Z per PCB
Mentre l'industria aerospaziale continua ad evolversi, il PCB TLY-5Z rappresenta un significativo progresso nelle soluzioni leggere e termicamente stabili.combinato con una costruzione robusta e prezzi competitivi, lo rendono uno strumento indispensabile per ingegneri e costruttori.
Scopri l'equilibrio perfetto tra peso e resistenza con il PCB TLY-5Z e eleva i tuoi progetti a nuove altezze.
