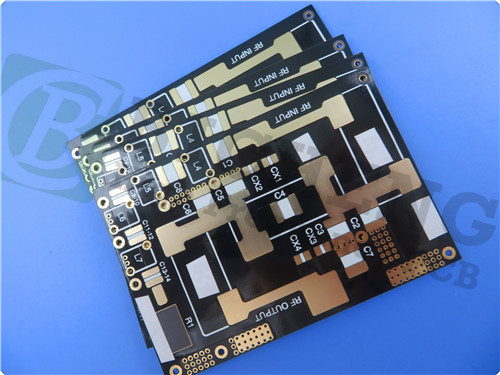

F4BM300 PCB 2 strato 1.524mm Immersione stagno finito

Nel panorama in continua evoluzione della produzione elettronica, la domanda di circuiti stampati ad alte prestazioni (PCB) non è mai stata così elevata.Gli ingegneri e i progettisti richiedono materiali che non solo soddisfino severi criteri di prestazione, ma che offrano anche affidabilità e versatilità per varie applicazioni.Il PCB F4BM300 di Wangling è un laminato innovativo che stabilisce un nuovo standard nel settore.mostrando perché è una scelta essenziale per i moderni progetti elettronici.

Composizione avanzata del materiale

Il laminato F4BM300 è stato meticolosamente realizzato da una combinazione scientificamente formulata di tessuto in fibra di vetro, resina di politetrafluoroetilene (PTFE) e pellicola PTFE.Questa formulazione unica migliora le prestazioni elettriche rispetto al suo predecessoreI principali vantaggi includono una minore perdita dielettrica, una maggiore resistenza isolante e una migliore stabilità termica.la F4BM300 offre un vantaggio competitivo sia in termini di qualità che di costi.

Confronto con F4BME300

Mentre il F4BM300 condivide lo stesso strato dielettrico del F4BME300, i due differiscono nelle loro combinazioni di fogli di rame.che lo rende adatto per applicazioni che non richiedono prestazioni di intermodulazione passiva (PIM)Al contrario, l'F4BME300 è abbinato a una lamina di rame a trattamento inverso (RTF), che fornisce prestazioni PIM eccellenti, un controllo della linea più preciso e una riduzione delle perdite dei conduttori.Questa flessibilità consente agli ingegneri di scegliere il laminato migliore in base alle loro esigenze specifiche di applicazione.

Prestazioni elettriche

L'F4BM300 vanta caratteristiche elettriche impressionanti:
- Costante dielettrica (Dk): 3,0 a 10 GHz, garantendo una trasmissione efficiente del segnale.
- Fattore di dissipazione: 0,0017 a 10 GHz, riducendo al minimo la perdita di energia.
- Coefficiente termico di Dk: -80 ppm/°C, che fornisce stabilità nelle fluttuazioni di temperatura.
- Assorbimento dell'umidità: ≤ 0,08%, garantendo l'affidabilità in ambienti umidi.
- Classificazione di infiammabilità: UL-94 V0, che soddisfa i più severi standard di sicurezza.

Costruzione e dimensioni

Questo PCB presenta una struttura rigida a due strati, composta da:


- Strato di rame 1: 35 μm
- F4BM300 Core: 1,524 mm
- Strato di rame 2: 35 μm

La tavola finita ha uno spessore di 1,6 mm e aderisce a precise tolleranze dimensionali.rendendolo adatto a progetti complessiLa traccia/spazio minima è di 5/5 millimetri e la dimensione minima del foro è di 0,4 mm, consentendo un percorso complesso.

Assicurazione della qualità

La qualità è fondamentale nella produzione di PCB, e la F4BM300 non fa eccezione.garantire che soddisfi gli elevati standard attesi dai nostri clientiQuesto PCB è conforme agli standard IPC-Class-2, garantendo la sua affidabilità in una vasta gamma di applicazioni.

Applicazioni versatili

Il PCB F4BM300 è progettato per una varietà di applicazioni impegnative, tra cui:

- Microonde, RF e sistemi radar: la sua bassa perdita e la sua elevata stabilità lo rendono ideale per applicazioni ad alta frequenza.


- Cambi di fase e divisori di potenza: il controllo dielettrico preciso del laminato è fondamentale per una gestione efficace del segnale.


- Reti di alimentazione e sistemi di antenne: ideali per antenne a fascia sensibile e a fascia, garantendo prestazioni ottimali.


- Comunicazioni satellitari: la sua affidabilità in condizioni estreme lo rende adatto alle applicazioni aerospaziali.


- Antenne della stazione base: la sua robusta struttura supporta la crescente domanda di infrastrutture di telecomunicazione.

Conclusioni

Il PCB F4BM300 rappresenta un significativo progresso nella tecnologia del laminato, combinando proprietà elettriche superiori con una eccezionale stabilità dimensionale.La sua versatilità e affidabilità la rendono una scelta eccellente per ingegneri e progettisti che cercano soluzioni ad alte prestazioni per varie applicazioniMentre il panorama elettronico continua a evolversi, l'F4BM300 si posiziona come un partner affidabile per l'innovazione e il successo.

Per ulteriori informazioni sul PCB F4BM300 e qualsiasi richiesta per questo PCB, contattate il nostro team di vendita.Ci impegniamo a fornirvi prodotti di altissima qualità e supporto per le vostre esigenze di progetto elettronico.
