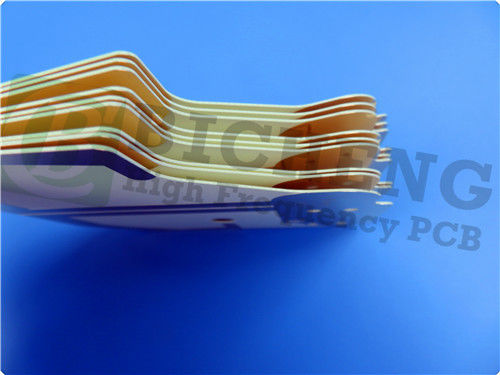

4 strato RO3003 PCB 1OZ RF circuito a alta frequenza

Poiché la domanda di circuiti stampati ad alte prestazioni (PCB) continua ad aumentare, trainata dai progressi tecnologici e dalla crescente complessità dei dispositivi elettronici,l'introduzione del PCB ad alta frequenza Rogers RO3003 segna una pietra miliare importante nel settoreProgettato specificamente per applicazioni commerciali a microonde e RF, questo PCB innovativo offre caratteristiche di prestazioni eccezionali che lo rendono ideale per una varietà di usi avanzati,compresi i radar per autoveicoli, sistemi avanzati di assistenza alla guida (ADAS) e infrastrutture wireless 5G.

Comprensione della RO3003 di Rogers: il vantaggio materiale

Il PCB Rogers RO3003 è costruito con materiali compositi PTFE riempiti di ceramica, che offrono numerosi vantaggi rispetto ai materiali PCB tradizionali.Una delle caratteristiche di spicco del laminato RO3003 è la sua eccellente stabilità della costante dielettrica (Dk) a diverse temperature e frequenzeQuesta stabilità elimina il cambiamento di passo di Dk che spesso si verifica vicino alla temperatura ambiente con materiali in vetro PTFE, garantendo prestazioni affidabili in applicazioni critiche.

Caratteristiche e specifiche principali

1Costante dielettrica:Il PCB RO3003 ha una Dk di 3 ± 0,04 a 10 GHz e 23 °C. Questa Dk bassa e stabile è essenziale per mantenere l'integrità del segnale nelle applicazioni ad alta frequenza.

2Fattore di dissipazione:Con un fattore di dissipazione di 0,001 a 10 GHz e 23 °C, il RO3003 riduce al minimo la perdita di segnale, rendendolo adatto ad applicazioni che richiedono un'elevata efficienza e un basso consumo di energia.

3Stabilità termica:Il laminato RO3003 vanta una temperatura di degradazione termica (Td) superiore a 500 °C, garantendo prestazioni affidabili anche in condizioni termiche estreme.

4Conduttività termica:A 0,5 W/mK, la conduttività termica del RO3003 consente un'efficace dissipazione del calore, che è cruciale nelle applicazioni ad alta potenza in cui il surriscaldamento può portare a guasti dei componenti.

5. Assorbimento:Con un tasso di assorbimento dell'umidità di soli 0,04%, il PCB RO3003 mantiene le sue proprietà in varie condizioni ambientali, migliorando ulteriormente la sua affidabilità.

6Coefficiente di espansione termica (CTE):I bassi valori CTE (asse X: 17 ppm/°C, asse Y: 16 ppm/°C, asse Z: 25 ppm/°C) garantiscono che il PCB mantenga la sua stabilità dimensionale in un ampio intervallo di temperature,che è fondamentale per i disegni di cartoni a più strati.

Vantaggi del PCB Rogers RO3003

1Basse perdite dielettriche

La bassa perdita dielettrica del PCB RO3003 permette di funzionare in modo efficiente in applicazioni che operano a frequenze fino a 77 GHz.Questa capacità è particolarmente importante per le tecnologie avanzate di telecomunicazione e i sistemi radar automobilistici., dove i segnali ad alta frequenza devono essere trasmessi con un minimo di degrado.

2- Eccellenti proprietà meccaniche

Le proprietà meccaniche del PCB RO3003 sono stabili a prescindere dalle variazioni di temperatura, consentendo costruzioni affidabili a strisce e a più strati.Questa affidabilità è essenziale per progetti ad alta densità che richiedono caratteristiche elettriche precise.

3Proprietà meccaniche uniformi

Il RO3003 offre proprietà meccaniche uniformi su una gamma di costanti dielettrici, rendendolo adatto per disegni di schede multistrato che incorporano vari materiali.Questa flessibilità è particolarmente utile per i progetti ibridi che combinano vetro epossidico e altri materiali.

4Costante dielettrica stabile

La costante dielettrica stabile del PCB RO3003 in tutte le gamme di temperatura e frequenza è ideale per varie applicazioni, tra cui filtri a banda, antenne a microstrip patch,con una tensione di potenza superiore a 50 kVAQuesta stabilità garantisce prestazioni costanti in ambienti difficili.

5. Basso coefficiente di espansione in piano

Il basso coefficiente di espansione in piano del PCB RO3003 permette di abbinarsi al rame, che è cruciale per garantire assemblaggi affidabili montati in superficie.Questa caratteristica riduce al minimo il rischio di sollecitazioni meccaniche e guasti dovuti a variazioni di temperatura.

6. Processo di produzione economico

Il processo di produzione in volume associato al PCB RO3003 si traduce in un prezzo economico del laminato, che lo rende un'opzione attraente per la produzione su larga scala senza compromettere la qualità.

Costruzione e specifiche del PCB

Il Rogers RO3003 PCB è dotato di un impianto rigido a 4 strati, progettato per prestazioni ottimali:

- Strato di rame 1: 35 μm
- Rogers RO3003: 60 mil (1,524 mm)
- Strato di rame 2: 35 μm
- Prepreg RO4450F: 4 mil (0,101 mm)
- Strato di rame 3: 35 μm
- Rogers RO3003: 20 mil (0,508 mm)
- Strato di rame 4: 35 μm

Dimensioni e specifiche importanti

- Dimensioni della tavola: 190 mm x 90 mm
- Traccia minima/spazio: 4/4 mil.
- Dimensione minima del foro: 0,4 mm
- Spessore del cartone finito: 2,4 mm
- Peso del rame finito: 1 oz (1,4 mil)
- Spessore di rivestimento: 20 μm
- Finitura superficiale: oro immersivo
- Colori per serigrafia: in alto - giallo, in basso - verde
- Prova elettrica: prova elettrica al 100% prima della spedizione

Applicazioni tipiche

Il PCB Rogers RO3003 è versatile e adatto a una vasta gamma di applicazioni, tra cui:

- Applicazioni radar per l'automotive: supporto di sistemi avanzati di assistenza alla guida e di dispositivi di sicurezza nei veicoli.


- Antenne satellitari di posizionamento globale: garantire una ricezione e trasmissione affidabili dei segnali.


- Sistemi di telecomunicazione cellulare: ideale per amplificatori di potenza e antenne nelle reti mobili.


- Antenne a patch per le comunicazioni wireless: facilitazione di una trasmissione efficace dei dati nei sistemi wireless.


- satelliti di trasmissione diretta: garantire la trasmissione di segnali di alta qualità per le comunicazioni satellitari.


- lettori di contatori a distanza: sostegno di una raccolta efficiente dei dati nelle industrie di servizi pubblici.


- Power Backplanes: fornire un supporto robusto per sistemi elettronici ad alta potenza.

Conclusioni

Il PCB ad alta frequenza Rogers RO3003 rappresenta un significativo progresso nella tecnologia dei PCB, specificamente progettato per soddisfare i requisiti esigenti delle applicazioni RF e microonde.Con la sua eccezionale stabilità dielettrica, caratteristiche di bassa perdita e robuste proprietà meccaniche, il PCB RO3003 è pronto a migliorare le prestazioni di una vasta gamma di dispositivi elettronici.

Per ulteriori informazioni sul PCB Rogers RO3003 o per discutere le esigenze specifiche del progetto, contattate il nostro team di vendita all'indirizzo sales10@bichengpcb.com.Ci impegniamo a fornire prodotti di qualità e supporto eccezionale per aiutarvi a raggiungere i vostri obiettivi di progetto.
