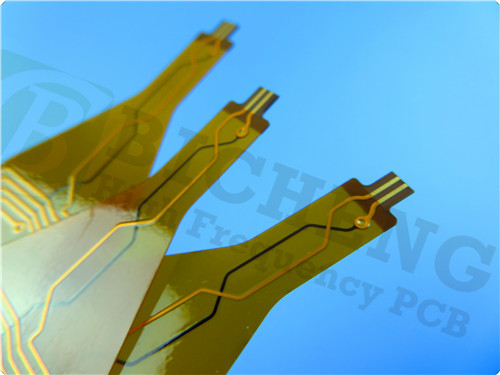

Polyimide PCB 25um FPC 2 strati 0,24 mm Spessore Oro immersione

Siamo entusiasti di presentare il nostro nuovo PCB flessibile resistente alle fiamme senza alogene SF305, una soluzione ad alte prestazioni progettata per applicazioni elettroniche flessibili avanzate.Sviluppato utilizzando adesivo SF305 laminato rivestito di rame flessibile a doppio lato (FCCL) di Shengyi Technology, questo PCB è progettato per soddisfare i requisiti esigenti di trasmissione del segnale ad alta frequenza e scenari di piegatura dinamica.elettronica automobilistica, e dispositivi medici, questo PCB combina tecnologia all'avanguardia con eccezionale affidabilità e prestazioni.

Perché scegliere il PCB flessibile SF305?


1Performance di alta frequenza senza pari:
Con una costante dielettrica (Dk) di 3,3 e un fattore di dissipazione (Df) di 0,0019 a 10 GHz, questo PCB garantisce una perdita minima di segnale, rendendolo perfetto per applicazioni ad alta frequenza e onde millimetriche.

2Flessibilità e durata eccezionali:
Progettato per resistere a ripetute piegature, il PCB SF305 vanta una resistenza alla buccia di ≥ 1N/mm e supera gli standard del settore nei test di piegatura dinamica.È la scelta ideale per dispositivi pieghevoli e indossabili che richiedono affidabilità a lungo termine.

3Costruito per sopravvivere alle condizioni difficili:
Testato rigorosamente per ambienti ad alta temperatura e umidità (doppia 85) e resistenza allo shock termico (-40°C a 125°C), questo PCB è progettato per prosperare negli ambienti più esigenti.Tasso di assorbimento dell'umidità ≤ 10,5% e resistenza chimica ≥ 80% ne migliorano ulteriormente la durata.

4- Eco-friendly e sicuro:
Conforme agli standard di infiammabilità UL94 V-0, il PCB SF305 è privo di alogeni, rendendolo una scelta rispettosa dell'ambiente per l'elettronica moderna.

5. Redditivo
Offrendo un rapporto costo-prestazioni superiore rispetto alle alternative importate come il DuPont Pyralux AP.

Dettagli dell'accoppiamento e della costruzione del PCB
Il PCB flessibile SF305 è un PCB flessibile a due strati progettato per un'elevata affidabilità e prestazioni.

Strati di rame: 35 μm (entrambi gli strati)

Spessore dell'adesivo: 20 μm (alto e basso)

Materiale di base: SF305 poliimide (25 μm)

Spessore della scheda: 0,24 mm

Finitura superficiale: oro immersivo in nichel senza elettro (ENIG)

Maschera di saldatura: giallo (alto e basso)

Filtro di seta: Bianco (solo in alto)

Via Spessore di rivestimento: 20 μm

Traccia/spazio minimo: 14/16 mils

Dimensione minima del foro: 0,5 mm

Prova elettrica: 100% testata prima della spedizione

Le dimensioni del pannello sono di 75 mm x 62 mm, con una tolleranza di ± 0,15 mm, garantendo un adattamento compatto e preciso per le applicazioni.

L'opera d'arte è fornita in formato Gerber RS-274-X, garantendo la compatibilità con gli strumenti di progettazione PCB standard.

Prodotto secondo gli standard di qualità IPC-Class-2, questo PCB garantisce affidabilità e durata.

Applicazioni
Il PCB flessibile SF305 è una soluzione versatile per una vasta gamma di settori, tra cui:

Consumer Electronics: smartphone pieghevoli, dispositivi indossabili, fotocamere digitali e videoregistratori.

Sistemi automobilistici: sistemi avanzati di assistenza alla guida (ADAS), sensori e moduli di controllo.

Apparecchiature industriali: dispositivi di automazione per ufficio, robotica e sistemi di controllo.

Dispositivi medici: circuiti flessibili per apparecchiature diagnostiche e di monitoraggio.

Prendi contatto
Se siete alla ricerca di un PCB flessibile che combini la tecnologia all'avanguardia con un'affidabilità senza pari, il PCB flessibile resistente alle fiamme SF305 è la scelta perfetta.Il nostro team è qui per fornire il servizio di produzione e la consegna rapida per soddisfare le esigenze del progetto.
