MOQ: | 1pc |
prezzo: | USD9.99-99.99/PCS |
Imballaggio standard: | Sacchetti aspirapolvere+Cartoni |
Periodo di consegna: | 8-9 giorni lavorativi |
Metodo di pagamento: | T/T |
Capacità di approvvigionamento: | 5000 PCS PER MESE |

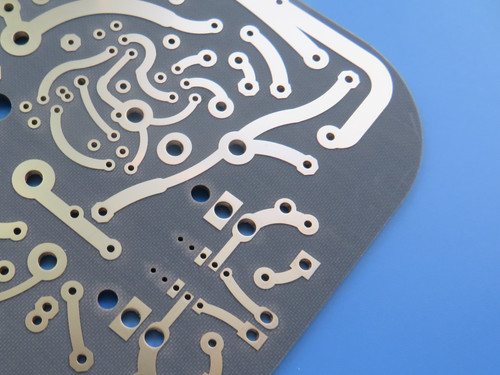

Nel mondo esigente dell'elettronica RF e microonde, l'integrità del segnale e la stabilità del materiale sono fondamentali.costruito con il laminato avanzato F4BM220 PTFE/fibra di vetro di Wangling, offre prestazioni eccezionali ad alta frequenza per sistemi critici di comunicazione e radar.questo PCB è progettato per soddisfare le rigide richieste delle moderne applicazioni RF.
Precisione di costruzione e specifiche chiave
Materiale di base: F4BM220 PTFE/fibra di vetro composito ad alte prestazioni per caratteristiche RF superiori
Numero di strati: 2 strati con capacità di 4/6 mil traccia/spazio
Dimensioni della scheda: 130,5 mm × 103 mm (tolleranza ± 0,15 mm)
Dimensione minima del foro: 0,3 mm (perforazione meccanica)
Spessore finito: 1,7 mm (1.575 mm di nucleo con strati di rame da 35 μm)
Finitura superficiale: ENIG (Electroless Nickel Immersion Gold) per un'affidabile solderabilità
Spessore di rivestimento: 20 μm per interconnessioni durevoli
Prova elettrica: 100% testata prima della spedizione
Stackup ottimizzato per le prestazioni RF
L'accoppiamento a due strati è stato attentamente progettato per la massima integrità del segnale:
Strato superiore: foglio di rame ED da 35 μm
Core: laminato F4BM220 da 1,575 mm (PTFE/composito in fibra di vetro)
Strato inferiore: foglio di rame ED da 35 μm
Considerazioni speciali di progettazione:
Nessuna maschera di saldatura o filtro per ridurre al minimo le interferenze dielettriche
Tutte le vie sono perforate (senza vie cieche o sepolte)
Finitura superficiale pulita per prestazioni RF ottimali
Perché scegliere il materiale F4BM220?
Caratteristiche superiori di alta frequenza
Costante dielettrica (Dk): 2,2 ± 0,04 @ 10 GHz - stabilità eccezionale per un controllo preciso dell'impedenza
Perdite ultrabasse: fattore di dissipazione (Df) di 0,001 a 10 GHz per un minimo degrado del segnale
Stabilità termica: CTE di 25 ppm/°C (asse x), 34 ppm/°C (asse y) per l'affidabilità dimensionale
Resistenza all'umidità: assorbimento ≤ 0,08% per prestazioni costanti in ambienti diversi
Caratteristiche di affidabilità migliorate
Classificazione di infiammabilità UL-94 V0 per la conformità alla sicurezza
Ottima resistenza alle temperature (range operativo da - 55°C a 288°C)
Coefficiente termico di Dk: -142 ppm/°C (-55°C-150°C) per prestazioni stabili
Applicazioni ideali
Questo PCB è specificamente progettato per applicazioni ad alta frequenza, tra cui:
Sistemi di comunicazione a microonde e RF
Dispositivi per la trasmissione di energia elettrica
Apparecchiature di comunicazione via satellite
Antenne e reti di alimentazione delle stazioni base
Sistemi radar e antenne a fascia
Apparecchi di accoppiamento e combinatori
Assicurazione della qualità e disponibilità globale
Mantenere rigorosi standard di qualità per garantire prestazioni affidabili:
Conforme alle norme IPC-Classe 2
Accetta i file di grafica Gerber RS-274-X
Disponibilità in tutto il mondo con opzioni di spedizione affidabili
