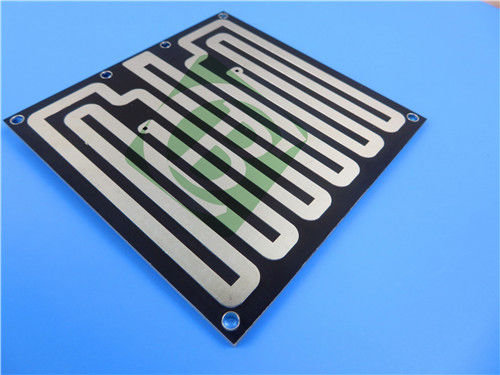

Vi presentiamo il nostro PCB rigido a due strati ad alte prestazioni, progettato con materiale F4BTME320.Questo PCB avanzato è progettato per la precisione e l'affidabilità nelle applicazioni RF e microonde più esigenti, che lo rende la scelta ideale per i sistemi aerospaziali, le tecnologie radar e le comunicazioni satellitari.
L'accumulo di questo PCB è costituito da:
Strato di rame 1: 35 μm
F4BTME320 Core: 1,524 mm (60 mil)
Strato di rame 2: 35 μm
Dettagli dei PCB
| Parametro |
Dettagli |
| Materiale di base |
F4BTME320 |
| Numero di strati |
2 strati |
| Dimensioni della scheda |
136 mm x 98 mm (1 pezzo), tolleranza ±0,15 mm |
| Dimensione minima del foro |
0.4 mm |
| Via cieca |
No |
| Spessore della tavola finita |
1.6 mm |
| Peso di Cu finito (strati esterni) |
1 oz (1,4 ml) |
| Finitura superficiale |
Stagno di immersione |
| Top Silkscreen |
No |
| Fusoliera di fondo |
No |
| Top Solder Mask |
Nero |
| Maschera di saldatura inferiore |
No |
| Prova elettrica |
100% utilizzato prima della spedizione |
Caratteristiche e vantaggi del materiale F4BTME320
Proprietà dielettriche
Il laminato F4BTME320 presenta una costante dielettrica stabile di 3,2 con una tolleranza stretta di ±0,06 a 10 GHz. Questa eccezionale stabilità è fondamentale per le applicazioni ad alta frequenza,garantire prestazioni di segnale costanti.
Caratteristiche di perdita ultra-basse
Con un fattore di dissipazione notevolmente basso di soli 0,002 a 10 GHz (0,0026 a 20 GHz), F4BTME320 riduce al minimo la perdita di segnale,rendendolo perfetto per applicazioni RF sensibili come antenne a fascia e sistemi radar militari.
Resistenza all'umidità
Con un tasso di assorbimento dell'umidità solo dello 0,05%, questo PCB mantiene prestazioni eccellenti in ambienti umidi riducendo significativamente il rischio di delaminazione.
Performance termica
I valori CTE per F4BTME320 sono progettati per l'affidabilità termica:
- Asse X: 13 ppm/°C
- Asse Y: 15 ppm/°C
- Asse Z: 58 ppm/°C
Questi valori ottimizzati garantiscono la stabilità dimensionale a temperature di funzionamento da -55°C a 288°C.
Prestazioni PIM eccezionali
Con valori PIM costantemente inferiori a -160 dBc, questo materiale offre prestazioni eccezionali per applicazioni sensibili all'intermodulazione passiva come le antenne delle stazioni base.
Applicazioni tipiche
Le proprietà avanzate di questo PCB lo rendono adatto alle applicazioni ad alta frequenza più esigenti:
- sistemi aerospaziali e di difesa: radar e avionica che richiedono estrema affidabilità
- Antenne a serie di fasi: applicazioni di precisione sensibili alle fasi
- Comunicazioni satellitari: trasmissione di segnali ad alta frequenza
- sistemi radar militari: sistemi di rilevamento mission-critical
- Infrastrutture 5G: antenne delle stazioni base e componenti RF
- sistemi a microonde e RF: divisori di potenza, accoppiatori e reti di alimentazione
Conformità e norme
Questo PCB aderisce rigorosamente agli standard IPC-Class-2, garantendo di soddisfare i rigorosi requisiti di qualità e affidabilità del settore.Tutte le opere d'arte sono fornite in formato Gerber RS-274-X per un'integrazione produttiva senza soluzione di continuità.
Disponibilità globale
Offriamo spedizioni in tutto il mondo, assicurando consegne tempestive a ingegneri e produttori in tutte le regioni.
Conclusioni
Questo PCB rigido a due strati con costruzione F4BTME320 rappresenta il culmine della tecnologia dei circuiti stampati ad alta frequenza.Combinando proprietà dei materiali superiori con ingegneria di precisione e rigoroso controllo della qualitàSelezionando questo PCB, stai scegliendo una soluzione che migliora l'integrità del segnale, migliora l'affidabilità del sistema,e sopportare gli ambienti operativi più esigentiCollabora con noi per le tue esigenze avanzate di RF e PCB a microonde.
