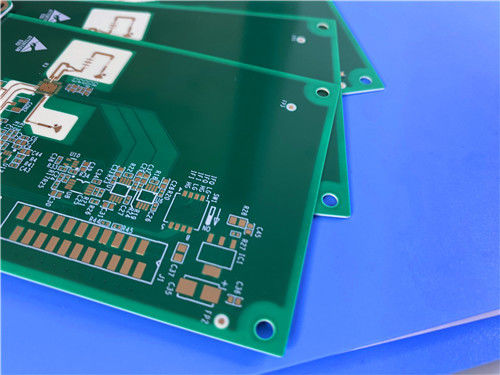

PCB ibrido a 6 strati RO4350B + Vias ciechi ad alto Tg FR-4 (S1000-2M)

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchi a vuoto+cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Materiale di base:

RO4350B + FR-4 ad alto Tg (S1000-2M)

Conta dei strati:

6 Strati

Spessore del PCB:

1,3 mm

Dimensioni del circuito stampato:

30,55 mm x 37,7 mm (1 pezzo) con tolleranza di ±0,15 mm

Silkscreen:

Bianco

Maschera di saldatura:

Verde

Peso di rame:

1 oncia (1,4 mil) per gli strati interni/esterni

Finitura superficiale:

Oro per immersione in palladio elettrolitico al nichel chimico (ENEPIG)

Evidenziare:

PCB ibridi a 6 strati RO4350B

PCB FR-4 ad alta Tg

PCB a più strati con via cieca

Descrizione del prodotto

PCB ibrido a 6 strati RO4350B + Vias ciechi ad alto Tg FR-4 (S1000-2M)

Questo PCB ibrido a 6 strati combina Rogers RO4350B (laminato ad alta frequenza) e High Tg FR-4 (S1000-2M) per ottimizzare le prestazioni per applicazioni ad alta frequenza e mission-critical.

Specifica dei PCB

Parametro di costruzione	Specificità
Materiale di base	RO4350B + FR-4 ad alto Tg (S1000-2M)
Numero di strati	6 strati
Dimensioni della scheda	300,55 mm x 37,7 mm (1 pezzo) con tolleranza di ±0,15 mm
Traccia/spazio minimo	4 ml / 4 ml
Dimensione minima del foro	0.25 mm
Vias (tipi speciali)	Via cieca (L1-L2)
Spessore della tavola finita	1.3 mm
Peso del rame finito (strati interni/esterni)	1 oz (1,4 ml)
Via spessore del rivestimento	20 μm
Finitura superficiale	Nickel senza elettroless Palladio in immersione oro (ENEPIG)
Top Silkscreen	Bianco
Fusoliera di fondo	Bianco
Top Solder Mask	- No, no.
Maschera di saldatura inferiore	Verde
Assicurazione della qualità (prova elettrica)	100% Prova elettrica effettuata prima della spedizione

Impilazione di PCB ibridi

Sequenza di strati	Tipo di strato	Specificità	Spessore
1	Strato di rame (in alto)	Copper_layer_1	35 μm
2	Fabbricazione a partire da:	RO4350B	0.102 mm (4 millimetri)
3	Strato di rame	Copper_layer_2	35 μm
4	Prepreg	1080 RC63% + 7628 (43%)	0.254 mm (10 millimetri)
5	Strato di rame	Copper_layer_3	35 μm
6	Materiale di base	S1000-2M	0.254 mm (10 millimetri)
7	Strato di rame	Copper_layer_4	35 μm
8	Prepreg	1080 RC63% + 7628 (43%)	0.254 mm (10 millimetri)
9	Strato di rame	Copper_layer_5	35 μm
10	Materiale di base	S1000-2M	0.254 mm (10 millimetri)
11	Strato di rame (sotto)	Copper_layer_6	35 μm

Cos'è un PCB ibrido?

Un PCB ibrido (noto anche come PCB a materiale misto) è una scheda di circuito specializzata che integra due o più materiali di base distinti nella sua impilazione,ciascuna selezionata per ottimizzare specifici attributi di prestazioneA differenza dei PCB monomateriali, che devono compromettere alcune proprietà, i PCB ibridi sfruttano i punti di forza di ciascun materiale per soddisfare i diversi requisiti di progettazione.

Rogers RO4350B Riassunto dei materiali

Rogers RO4350B è un laminato brevettato composto da un armamento in vetro tessuto miscelato con composti idrocarburi/ceramici,trovare un equilibrio tra le prestazioni elettriche del PTFE/vetro tessuto e la semplicità di fabbricazione dei materiali epossidici/vetro.

con una lunghezza massima di 20 mm o più, ma non superiore a 20 mmI laminati RO4350B offrono una costante dielettrica strettamente controllata (Dk) e mantengono perdite di segnale ultra basse, pur essendo processabili utilizzando flussi di lavoro standard di produzione di epossidi/vetroRO4350B è un'alternativa conveniente ai laminati tradizionali a microonde, eliminando la necessità di trattamenti specializzati attraverso buchi o procedure di movimentazione richieste dai materiali a base di PTFE.Ha anche una valutazione di infiammabilità UL 94 V-0., che lo rende adatto ai dispositivi elettronici attivi e ai progetti RF ad alta potenza.

RO4350B Proprietà

Immobili	Specificità
Tipo di materiale	Laminato idrocarburo/ceramico di vetro tessuto rinforzato
Costante dielettrica (Dk)	30,48 ± 0,05 (misurato a 10 GHz/23°C)
Fattore di dissipazione (Df)	0.0037 (misurato a 10 GHz/23°C)
Conduttività termica	0.69 W/m/°K
Coefficiente di espansione termica (CTE)	Asse X: 10 ppm/°C Asse Y: 12 ppm/°C Asse Z: 32 ppm/°C
Temperatura di transizione del vetro (Tg)	> 280°C (536°F)
Assorbimento di umidità	00,06% (massimo)
Indice di infiammabilità	UL 94 V-0

Caratteristiche essenziali (S1000-2M FR-4 ad alta Tg)

Riduzione della CTE dell'asse Z, miglioramento dell'affidabilità del foro in ambienti difficili
Superiore lavorabilità meccanica con eccezionale resistenza termica
Compatibilità della saldatura senza piombo, in linea con gli standard di produzione moderni
Temperatura di transizione del vetro (Tg): 180°C (per prova DSC); proprietà anti-UV per la compatibilità AOI
Eccezionale resistenza ad alte temperature per prestazioni stabili in condizioni di temperatura elevata
Performance anti-CAF eccellente (filtrazione anodica conduttiva), attenuando i rischi di affidabilità a lungo termine
Assorbimento minimo dell'umidità, garantendo la durata in ambienti di funzionamento umidi

Applicazioni tipiche

Antenne a banda larga per linee aeree commerciali
Circuiti a micro strisce e a strisce
Sistemi di onde millimetriche
Radar e sistemi di guida
Antenne radio digitali punto-punto
