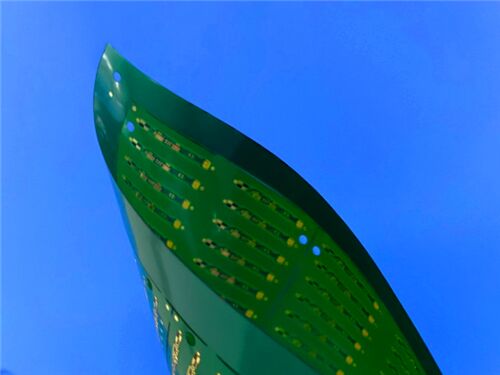

2 strati PCB poliamide 0,12 mm PCB flessibile con ENIG 0,5 oz

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchi a vuoto+cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-332.V1.0

Materiale di base:

Poliimmide senza adesivo

Conta dei strati:

2 strati

Spessore del PCB:

0.12mm

Dimensioni del circuito stampato:

110×130 mm

Silkscreen:

bianco

Maschera di saldatura:

verde

Peso di rame:

0,5 once per gli strati esterni

Finitura superficiale:

Evidenziare:

ENIG PCB a due strati di poliammide

0.12 mm PCB a due strati di poliammide

Descrizione del prodotto

Questo PCB flessibile a 2 strati è progettato per applicazioni elettroniche flessibili ad alta affidabilità, sfruttando il materiale poliamidico senza adesivo (SF202 serie FCCL).È specificamente progettato per soddisfare i requisiti di trasmissione del segnale ad alta frequenza e scenari di piegatura dinamica, bilanciando prestazioni superiori e praticità per casi d'uso che vanno dai telefoni cellulari pieghevoli all'elettronica automobilistica.

Specifica dei PCB

Parametro	Dettagli
Numero di strati	2 strati (struttura flessibile)
Materiale di base	Polyimide inossidabile (laminato di rame flessibile a doppio lato inossidabile della serie SF202)
Dimensioni della scheda	110 mm × 130 mm per pezzo (1 PCS), tolleranza ±0,15 mm
Traccia/spazio minimo	8 mils (traccia) / 6 mils (spazio)
Dimensione minima del foro	0.2 mm
Vias	Nessun via cieco; via totale: 51; via spessore di rivestimento: 15 μm
Spessore della tavola finita	0.12 mm
Peso del rame finito	00,7 ml per gli strati esterni
Finitura superficiale	Oro a immersione in nichel senza elettro (ENIG)
Fabbricazione a partire da fibre sintetiche	Bianco sullo strato superiore; senza vetrina sullo strato inferiore
Maschera di saldatura	Verde sia negli strati superiori che inferiori
Assicurazione della qualità	Test elettrici al 100% prima della spedizione

Accumulo di PCB

Nome dello strato	Materiale	Spessore
Strato superiore (copper_layer_1)	Acciaio	22 μm
Strato di substrato	SF305 Nocciolo di poliammide	0.05 mm (50 μm)
Strato inferiore (Copper_layer_2)	Acciaio	22 μm

Introduzione del materiale di base (SF202 FCCL a base di pellicola PI senza adesivo)

SF202 è un laminato adesivo a doppio lato e flessibile rivestito di rame (FCCL) senza adesivo sviluppato da Shengyi Technology per dispositivi elettronici flessibili ad alta affidabilità.È progettato per la trasmissione di segnali ad alta frequenza e le applicazioni di piegatura dinamica, ideale per settori con requisiti FPC rigorosi come telefoni cellulari pieghevoli, computer, fotocamere digitali, videoregistratori, schermi a schermo piatto, elettronica automobilistica e strumenti di precisione.I suoi principali vantaggi includono una bassa perdita dielettrica, elevata resistenza alla piegatura e eccellente stabilità dimensionale.

Principali vantaggi del materiale SF202:

FR-4 Compatibilità dei processi: adattabile ai flussi di lavoro di fabbricazione di PCB flessibili standard, riducendo i costi di fabbricazione e i tempi di consegna

Progettazione senza adesivo: aumenta la flessibilità e la resistenza alla piegatura riducendo allo stesso tempo lo spessore complessivo della scheda

Conformità ambientale: senza alogene, con classificazione UL 94 V-0 e conforme alla RoHS (senza Pb, Hg, Cd, Cr6+, PBB, PBDE)

2 strati PCB poliamide 0,12 mm PCB flessibile con ENIG 0,5 oz 0

Caratteristiche chiave del materiale

Caratteristica	Specifica/descrizione
Costante dielettrica (Dk)	3.2 a 1 GHz (provato secondo la norma IPC-TM-650)
Fattore di dissipazione	0.007 a 1 GHz (provato secondo lo standard IPC-TM-650)
90° Resistenza alla buccia	≥ 1 N/mm
Resistenza chimica	≥ 80%
Assorbimento di umidità	≤ 1,5%
Forza dielettrica	150 V/μm
Indice di infiammabilità	UL 94 V-0 (materiale) / UL 94 VTM-0 (PCB)
Prestazioni complete	Eccellente flessibilità, resistenza termica, stabilità dimensionale e prestazioni elettriche
Saldatura e prestazioni chimiche	Affidabilità della saldatura superiore e resistenza chimica

Vantaggi principali

- Basse perdite dielettriche: garantisce una trasmissione affidabile del segnale ad alta frequenza, fondamentale per dispositivi di comunicazione come telefoni cellulari e fotocamere digitali

-Alta resistenza alla piegatura: si adatta a scenari di piegatura dinamici, ideale per elettronica pieghevole e parti mobili automobilistiche

-Resilienza termica: resiste a ambienti operativi ad alta temperatura e processi di saldatura privi di piombo

- Stabilità dimensionale: riduce al minimo la deformazione durante la fabbricazione e il funzionamento, garantendo l'affidabilità a lungo termine

-Sicurezza ambientale: senza alogeni e conforme al RoHS, conforme agli standard mondiali di sostenibilità

Standard di qualità e disponibilità

Standard di qualità: è conforme agli standard di qualità IPC-Class-2.che specifica i requisiti di accettabilità che garantiscono prestazioni affidabili nelle applicazioni elettroniche generali.

Disponibilità: La distribuzione mondiale è supportata.

Applicazioni tipiche

- elettronica di consumo: computer, telefoni cellulari (specialmente modelli pieghevoli), fotocamere digitali, videoregistratori

- Elettronica automobilistica: vari componenti elettronici per veicoli

- Apparecchiature per ufficio: apparecchi di automazione per ufficio

- Altri settori: schermi a schermo piatto, strumenti di precisione e altri dispositivi elettronici flessibili ad alta affidabilità

2 strati PCB poliamide 0,12 mm PCB flessibile con ENIG 0,5 oz 1
