PCB multistrato RO3003 con via cieche spessore 1,66 mm con ENIG

PCB multistrato RO3003 con via cieche spessore 1,66 mm con ENIG

MOQ: 1 pezzo
Prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-332.V1.0
Materiale di base:
Pannello portante RO3003 (5 pezzi) + foglio FR28 fastRise PP
Conteggio degli strati:
10 strati
Spessore del PCB:
1.66mm
Dimensioni del circuito stampato:
75 mm × 63 mm
Maschera di saldatura:
NO
Silkscreen:
NO
Peso del rame:
Rame finito da 1 oncia per strato (tutti gli strati)
Finitura superficiale:
Immersion oro (enig)
Evidenziare:

PCB multistrato Rogers RO3003

,

Scheda PCB con finitura ENIG

,

PCB Rogers con via cieche

Descrizione del prodotto

Questo PCB a 10 strati è fabbricato laminando 5 pezzi di schede di base RO3003 con fogli FR28 PP, con una finitura superficiale in oro immersivo (ENIG).Configurato con 1 oz di rame finito per strato e uno spessore di 1.66mm, adotta un design a doppio lato senza maschera di saldatura o serigrafia.Per soddisfare i requisiti delle applicazioni ad alta frequenza, i compositi PTFE riempiti di ceramica RO3003 e il prepreg FR28 fastRise forniscono in modo sinergico una eccezionale stabilità elettrica, una bassa perdita e un'affidabile legame tra strati,che soddisfano le esigenze di prestazioni dei sistemi radar e RF per automobili ad alta frequenza.



Specificativi dei PCB

Parametro di costruzione Specificità
Materiale di base RO3003 core board (5 pezzi) + FR28 fastRise PP sheet
Configurazione dello strato 10 strati di PCB RF/microonde, 1 oz di rame per strato
Dimensioni della scheda 75 mm × 63 mm per unità, 1 PCS
Spessore di pressione 1.66 mm (controllato con precisione)
Peso del rame 1 oz di rame finito per strato (tutti gli strati)
Per mezzo delle specifiche Via cieca: L7-L10, L9-L10
Finitura superficiale Oro per immersione (ENIG)
Maschera di saldatura e filtro di seta Nessuna maschera di saldatura, nessuna pellicola di seta

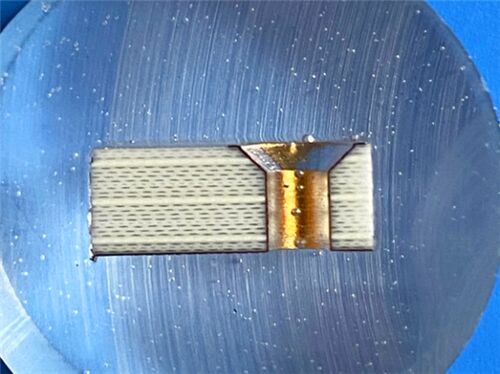

PCB multistrato RO3003 con via cieche spessore 1,66 mm con ENIG



RO3003 Introduzione ai materiali

I materiali RO3010 sono compositi in PTFE riempiti di ceramica progettati per applicazioni commerciali a microonde e RF, che offrono una eccezionale stabilità elettro-meccanica a costi competitivi.Le caratteristiche principali includono::



-Superiore stabilità dimensionale: CTE dell'asse X/Y di 17 ppm/°C, perfettamente abbinata al rame, che garantisce un ridotto restringimento dell'incisione (meno di 0.5 mil per pollice dopo incisione e cottura) e eccellente consistenza strutturale.



Performance termica affidabile: CTE dell'asse Z di 24 ppm/°C, offrendo un'eccellente affidabilità del foro traboccante anche in ambienti termici severi, adatti a scenari operativi ad alta temperatura.



- Proprietà dielettriche stabili: la costante dielettrica (Dk) mantiene un'elevata stabilità nelle variazioni di temperatura, favorendo una trasmissione del segnale coerente nelle bande ad alta frequenza.



- Flessibilità di lavorazione: fabbricato con tecniche di lavorazione standard di PCB in PTFE (con piccole modifiche),compatibile con progetti a più strati che utilizzano materiali Dk diversi senza rischi di deformazione o di affidabilità.



FR28 fastRise Prepreg

FR28 fastRiseTM è un prepreg termoassorbente ad alte prestazioni progettato per il collegamento interstrato a bassa perdita in circuiti ad alta frequenza, che consente applicazioni radar automobilistiche a 77 GHz.



-Ultra-Low Loss: presenta la perdita più bassa tra i prepregs termoassorbenti, riducendo al minimo l'attenuazione del segnale nei circuiti digitali/RF ad alta velocità.



- Progettazione non rinforzata: elimina la distorsione e la variazione del segnale, garantendo una trasmissione ad alta fedeltà nei sistemi ad alta frequenza.



- Ampia compatibilità: si lega perfettamente con materiali PTFE, epossidici, epossidici a basso flusso, LCP, poliimidi e idrocarburi, ideali per l'integrazione con le schede di base RO3003.



- Laminazione a bassa temperatura: cura a 215°C (420°F), consentendo 5+ laminazioni sequenziali a temperature inferiori rispetto a FEP/PFA,ridurre le variazioni indotte dal processo e supportare le applicazioni di fogli resistivi.



- Versatilità del processo: flessibile nella fase di preimpostazione per l'ablazione laser, la laminazione della laminazione e l'impregnazione della pasta conduttiva, facilitando i disegni di microvia impilati/staggered e l'interconnessione in sottoinsieme.



-Alta affidabilità: superano rigorosi test di affidabilità (IST, HATS, CAF) se abbinati a materiali dielettrici stabili, garantendo prestazioni a lungo termine in ambienti difficili.



Qualità e campo d'applicazione

Questo PCB a 10 strati aderisce a severi standard di produzione RF/microonde, con finitura Immersion Gold che garantisce eccellente conducibilità, solderabilità e resistenza alla corrosione.



Le applicazioni tipiche includono sistemi radar automobilistici a 77 GHz, dispositivi di comunicazione ad alta frequenza, ricevitori RF e moduli a microonde di precisione.e apparecchiature RF commerciali che richiedono prestazioni elettriche stabiliQuesto PCB è disponibile in tutto il mondo, supportando le esigenze dei progetti di elettronica ad alta frequenza globali e garantendo la consegna tempestiva.



PCB multistrato RO3003 con via cieche spessore 1,66 mm con ENIG
