RF TP600 PCB a 2 strati 0,6 mm di spessore ENEPIG 20um Via Plating

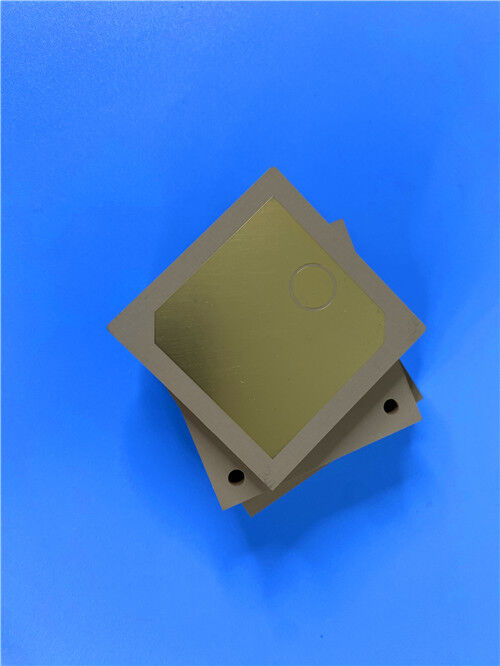

Questo PCB utilizza TP600 come materiale di base, adotta una finitura superficiale Nickel Chimico Palladio Chimico Oro per Immersione (ENEPIG) e rispetta rigorosamente i criteri di qualità IPC-Class-2. Configurato come una struttura rigida a doppia faccia con un nucleo di substrato TP600 da 0,5 mm (19,6 mil), è progettato su misura per soddisfare le esigenze di elevata affidabilità e prestazioni ad alta frequenza dei sistemi elettronici di precisione, inclusi la navigazione satellitare e i dispositivi montati su missili.

Specifiche del PCB

Stack-Configurazione

Introduzione al materiale della serie TP

Il materiale TP è un laminato termoplastico ad alta frequenza esclusivo del settore, formulato con cariche ceramiche e resina polifenilene ossido (PPO) senza rinforzo in fibra di vetro. La sua costante dielettrica (Dk) può essere regolata con precisione modificando il rapporto ceramica-resina PPO e offre prestazioni dielettriche eccezionali e alta affidabilità attraverso un processo di produzione specializzato. La gamma di prodotti TP è classificata in base alla configurazione del placcaggio in rame: TP indica materiale a superficie liscia privo di rame, TP-1 si riferisce a materiale placcato in rame su un lato e TP-2 indica materiale placcato in rame su entrambi i lati.

La costante dielettrica dei materiali della serie TP è sintonizzabile in modo stabile nell'intervallo da 3 a 25, personalizzata per soddisfare specifici requisiti del circuito. I valori Dk comuni includono 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 9.8, 10.2, 11, 16 e 20, con i relativi numeri di parte (ad esempio, TP300, TP440, TP600, TP615). Presenta una bassa perdita dielettrica, che aumenta moderatamente con la frequenza ma rimane trascurabile all'interno della larghezza di banda di 10 GHz, rendendolo ideale per applicazioni ad alta frequenza.

Caratteristiche del materiale TP600

Vantaggi del materiale TP600

-Prestazioni dielettriche sintonizzabili con precisione: il composito ceramico-PPO senza fibra di vetro consente una precisa regolazione del Dk, supportando i requisiti di impedenza personalizzati per circuiti ad alta frequenza.

-Bassa perdita ad alta frequenza: un fattore di dissipazione ultra-basso (0,0010 a 10 GHz) riduce al minimo l'attenuazione del segnale, garantendo una trasmissione del segnale ad alta fedeltà.

-Stabilità ambientale superiore: l'assorbimento di umidità ultra-basso (0,01%) e il TCDK stabile consentono un funzionamento affidabile in condizioni difficili e umide.

-Affidabilità strutturale e termica: CTE bilanciato e adeguata conducibilità termica mitigano lo stress termico, migliorando l'integrità strutturale a lungo termine in intervalli di temperatura estremi.

Applicazioni tipiche

-Sistemi di navigazione satellitare globale (GNSS)

-Apparecchiature montate su missili

-Tecnologia di innesco

-Antenne miniaturizzate

Qualità e disponibilità

Questo PCB è conforme agli standard di qualità IPC-Class-2, garantendo un'affidabilità costante per sistemi elettronici di precisione, militari e aerospaziali. È disponibile per la fornitura in tutto il mondo, supportando le esigenze dei progetti globali e garantendo consegne internazionali tempestive.
