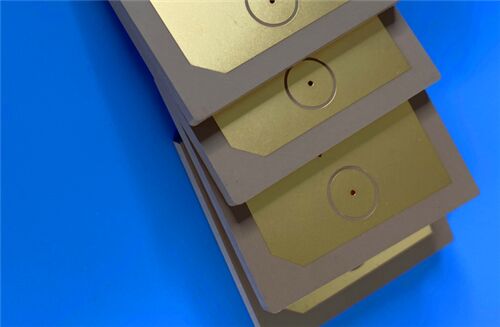

Circuito stampato ad alta frequenza a 2 strati con substrato Rogers TMM6 PCB da 15mil

Questa PCB utilizza Rogers TMM6 come materiale di base e aderisce rigorosamente agli standard di qualità IPC-Class-2. Presenta una struttura rigida a 2 strati, progettata per soddisfare i requisiti di alta affidabilità delle applicazioni RF, microonde ed elettroniche di precisione.

Specifiche PCB

Stack-Configurazione up

Introduzione al materiale Rogers TMM6

Rogers TMM6 è un materiale microonde termoindurente ad alte prestazioni, formulato come composito polimerico termoindurente ceramico appositamente studiato per applicazioni che richiedono un'elevata affidabilità dei fori passanti placcati in circuiti a striscia e microstriscia. Questo materiale combina i principali vantaggi dei laminati microonde ceramici e PTFE tradizionali, tra cui un'eccellente stabilità dielettrica e resistenza meccanica, senza la necessità di tecniche di produzione specializzate tipicamente richieste per tali materiali. In particolare, TMM6 offre una costante dielettrica unica rispetto ad altri materiali della famiglia di prodotti Rogers, ampliando la sua applicabilità nei progetti microonde di precisione.

Caratteristiche del materiale TMM6

Vantaggi del materiale TMM6

-Stabilità meccanica superiore: TMM6 vanta eccellenti proprietà meccaniche che resistono allo scorrimento e al flusso a freddo, garantendo una stabilità dimensionale a lungo termine anche in ambienti operativi difficili.

-Resistenza chimica al processo: Il materiale è altamente resistente ai prodotti chimici di processo, riducendo efficacemente i danni durante l'incisione, la placcatura e altre procedure di fabbricazione di PCB.

-Affidabile capacità di wire-bonding: In quanto materiale a base di resina termoindurente, TMM6 consente un affidabile wire-bonding, un requisito fondamentale per gli assemblaggi elettronici ad alta frequenza e di precisione.

-Ampia compatibilità di produzione: TMM6 è compatibile con tutti i comuni processi di produzione di PCB, eliminando la necessità di attrezzature specializzate e riducendo i costi di produzione complessivi.

Applicazioni tipiche

Sfruttando le sue eccellenti prestazioni dielettriche, la stabilità termica e la compatibilità di produzione, questa PCB è ideale per un'ampia gamma di applicazioni RF, microonde ed elettroniche di precisione. Le principali aree di applicazione sono le seguenti:

-Circuiti RF e microonde

-Amplificatori di potenza e combinatori

-Filtri e accoppiatori

-Sistemi di comunicazione satellitare

-Antenne GPS

-Antenne patch

-Polarizzatori e lenti dielettriche

-Tester per chip

Qualità e Availabilità

Questa PCB è rigorosamente conforme agli standard di qualità IPC-Class-2, garantendo prestazioni e affidabilità costanti per i prodotti elettronici commerciali e industriali. È disponibile in tutto il mondo, supportando i requisiti dei progetti globali e facilitando la consegna puntuale ai clienti internazionali.
