FR408HR PCB 6 strati 1.6mm Spessore Maschera di saldatura blu Oro per immersione

MOQ:	1 pz
prezzo:	USD9.99-99.99
Imballaggio standard:	Sacchetti sottovuoto+Cartoni
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000 pezzi al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-470.V1.0

Materiale di base:

FR408HR Laminato

Conteggio degli strati:

6 Strati

Spessore del PCB:

1.60mm

Dimensioni del circuito stampato:

79 mm x 105 mm per unità

Maschera per saldatura:

Serigrafia:

Bianco

Peso del rame:

1 oncia per strato

Finitura superficiale:

Oro ad immersione

Evidenziare:

PCB FR408HR a 6 strati

PCB in oro per immersione spessore 1.6mm

PCB multistrato con maschera di saldatura blu

Descrizione del prodotto

Questo PCB è una scheda a 6 strati ad alte prestazioni fabbricata conFR408HRcome sistema di resine FR-4 ad alte prestazioni, FR408HR possiede eccellenti proprietà termiche, elettriche e meccaniche,che lo rende altamente adatto per applicazioni PCB multistrato che richiedono prestazioni termiche massime e affidabilità operativa.

PCBSpecificità

Articolo	Specificità
Materiale di base	Laminato FR408HR
Numero di strati	6 strati (PCB multistrato)
Dimensioni della scheda	79 mm x 105 mm per unità, complessivamente 1 pezzo
Spessore della tavola finita	1.60 mm (spessore stratificato)
Peso del rame finito	1 once per strato
Finitura superficiale	Oro per immersione
Maschera di saldatura superiore/inferiore	Maschera di saldatura blu con vetrina bianca (alto e basso)
Trattamento aggiuntivo	Colla di resina per fori di diametro 0,2 mm-0,4 mm

Accumulo di PCB

Strato n.	Descrizione	Spessore
1	Strato di rame L1 (superficie esterna)	0.035 mm
2	Prepreg FR408HR 2116 (58%)	Spessore di prepreg standard
3	Prepreg FR408HR 2116 (58%)	Spessore di prepreg standard
4	Strato di rame L2	0.035 mm
5	Core FR408HR	0.25 mm
6	Strato di rame L3	0.035 mm
7	Prepreg FR408HR 2116 (58%)	Spessore di prepreg standard
8	Prepreg FR408HR 2116 (58%)	Spessore di prepreg standard
9	Strato di rame L4	0.035 mm
10	Core FR408HR	0.25 mm
11	Strato di rame L5	0.035 mm
12	Prepreg FR408HR 2116 (58%)	Spessore di prepreg standard
13	Prepreg FR408HR 2116 (58%)	Spessore di prepreg standard
14	Strato di rame L6 (fondo esterno)	0.035 mm
Spessore totale della pressione		1.544 mm

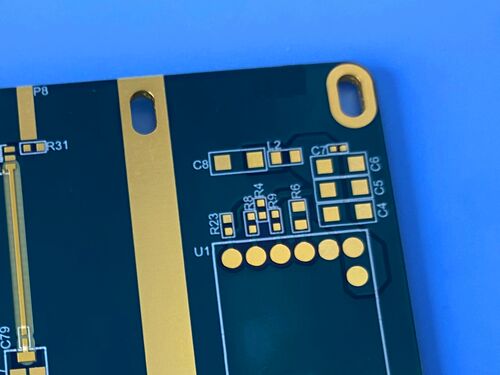

FR408HR PCB 6 strati 1.6mm Spessore Maschera di saldatura blu Oro per immersione 0

Introduzione al materiale FR408HR

I prodotti laminati e prepreg FR408HR sono fabbricati con il sistema di resina multifunzionale ad alte prestazioni brevettato da Isola, rinforzato con tessuto di vetro di grado elettrico (E-glass).Questo sistema offre un miglioramento del 30% nell'espansione dell'asse Z e offre il 25% in più di larghezza di banda elettrica (minore perdita) rispetto ai prodotti concorrenti in questo settoreQueste proprietà, unite a una resistenza all'umidità superiore al riflusso, si traducono in un prodotto che colma il divario sia dal punto di vista termico che elettrico.

FR408HR Proprietà e caratteristiche del materiale

Immobili	Valore tipico	Unità (metrica/inglese)	Metodo di prova (IPC-TM-650 o come indicato)
Temperatura di transizione del vetro (Tg) per DSC	190	°C	2.4.25C
Temperatura di decomposizione (Td) per TGA @ perdita di peso del 5%	360	°C	2.4.24.6
Tempo di delaminazione con TMA (remosso rame) A. T260 B. T288	60 > 30	Processo verbale	2.4.24.1
Asse Z CTE A. Pre-Tg B. Post-Tg C. da 50 a 260°C (espansione totale)	55 230 2.8	ppm/°C ppm/°C %	2.4.24C
L'asse X/Y CTE (pre-Tg)	16	ppm/°C	2.4.24C
Conduttività termica	0.4	W/m·K	ASTM E1952
Stress termico 10 sec @ 288oC (550.4oF) A. Non inciso B. inciso	Passaggio	Pass Visual	2.4.13.1
Dk, Permittività A. @ 100 MHz B. @ 1 GHz C. @ 2 GHz D. @ 5 GHz E. @ 10 GHz	3.72 3.69 3.68 3.64 3.65	️	2.5.5.3; 2.5.5.9Bereskin Stripline
Df, Tangente di perdita A. @ 100 MHz B. @ 1 GHz C. @ 2 GHz D. @ 5 GHz E. @ 10 GHz	0.0072 0.0091 0.0092 0.0098 0.0095	️	2.5.5.3; 2.5.5.9Bereskin Stripline
Resistenza al volume A. Dopo resistenza all'umidità B. A temperatura elevata	4.4 x 107 9.4 x 107	MΩ-cm	2.5.17.1
Resistenza superficiale A. Dopo resistenza all'umidità B. A temperatura elevata	2.6 x 106 2.1 x 108	MΩ	2.5.17.1
Rottura dielettrica	> 50	kV	2.5.6B
Resistenza all'arco	137	Secondi	2.5.1B
Resistenza elettrica (prepreg laminato e laminato)	70 (1741)	KV/mm (V/mil)	2.5.6.2A
Indice di tracciamento comparato (CTI)	2 (250-399)	Classe (Volt)	UL 746A; ASTM D3638
Resistenza allo sguscio A. Folio di rame a basso/molto basso profilo (> 17 μm) B. Rame a profilo standard 1. Dopo lo stress termico 2. Dopo le soluzioni di processo	1.14 (6.5) 0,96 (5.5) 0,90 (5.1)	N/mm (lb/inch)	2.4.8C; 2.4.8.2A; 2.4.8.3
Forza flessibile A. Direzione longitudinale B. Direzione trasversale	72.58.0	KSI	2.4.4B
Resistenza alla trazione A. Direzione longitudinale B. Direzione trasversale	54.5 38.7	KSI	ASTM D3039
Modulo di Young A. Direzione longitudinale B. Direzione trasversale	3695 3315	KSI	ASTM D790-15e2
Rapporto di Poisson A. Direzione longitudinale B. Direzione trasversale	0.137 0.133	️	ASTM D3039
Assorbimento di umidità	0.061	%	2.6.2.1A
Infiammabilità (prepreg laminato e laminato)	V-0	Classificazione	UL 94
Indice termico relativo (RTI)	130	°C	UL 796

Applicazioni tipiche del PCB FR408HR

-PCB a 6 strati ad alta densità

- Prodotti elettronici di montaggio senza piombo

- Dispositivi che richiedono più cicli di reflusso (fino a 6x 260°C)

- attrezzature con componenti a passo di 0,8 mm e fori di piccolo diametro

- sistemi elettronici che richiedono una resistenza all'umidità e una stabilità strutturale superiori

- Prodotti compatibili con AOI e sistemi di posizionamento ottico

Artwork, standard di qualità e disponibilità

La grafica di questo circuito viene fornita nel formato Gerber RS-274-X, compatibile con le principali apparecchiature di produzione e software di progettazione.garantire prestazioni elettriche costantiQuesto PCB è disponibile in tutto il mondo per soddisfare le esigenze dei clienti internazionali e dei progetti di circuiti ad alte prestazioni..

Conclusioni

A causa della stabilità termica superiore del FR408HR, delle eccellenti prestazioni elettriche, della resistenza al CAF, della compatibilità dell'assemblaggio senza piombo e dell'adattabilità del processo FR-4,il PCB a 6 strati è diventato la scelta ottimale per professionisti e team di progetto impegnati in attività di alta densità, progetti elettronici di alta affidabilità che richiedono prestazioni stabili, elaborazione precisa e durata a lungo termine.
