2 strati TP1600 PCB ad alta densità 0,9 mm di spessore Finitura in oro puro

2 strati TP1600 PCB ad alta densità 0,9 mm di spessore Finitura in oro puro

MOQ: 1 pz
prezzo: USD9.99-99.99
Imballaggio standard: Sacchetti sottovuoto+Cartoni
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000 pezzi al mese
Informazioni dettagliate
Luogo di origine
Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-332.V1.0
materiale PCB:
TP1600
Conteggio degli strati:
2 strati
Spessore del PCB:
0,9 mm
Dimensioni del circuito stampato:
75 mm × 68 mm (1 pezzo)
Maschera per saldatura:
Verde
Serigrafia:
bianco
Peso del rame:
Strati esterni di rame da 1 oncia (1,4 mil).
Finitura superficiale:
Placcatura in oro puro
Evidenziare:

laminato ad alta frequenza rivestito di rame

,

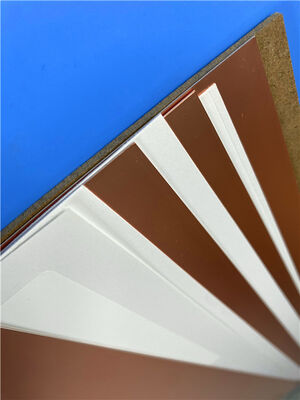

Lastra clad di rame F4BM245

,

Lastra laminata di rame PCB

Descrizione del prodotto

Questo rigido a due stratiTP1600 PCB RF ad alta DkIl prodotto è fabbricato con un laminato dielettrico di resina PPO specializzato riempito di ceramica, con una costante dielettrica ultra elevata di 16,0 per la miniaturizzazione dei circuiti.finitura superficiale di placcatura in oro puroe fabbricato in conformità con gli standard industriali IPC-Class-2, questo PCB di 0,9 mm di spessore offre un fattore di dissipazione stabile e basso, un controllo dielettrico preciso e una resistenza alle radiazioni.Altri, di materie plastiche, TP1600 elimina l'effetto tessuto per prestazioni elettriche costanti. È altamente adatto per antenne miniaturizzate, filtri a microonde, carichi aerospaziali e sistemi di navigazione di difesa.



PCBSpecificitàs

Articolo di costruzione Dettagli
Materiale di base Laminato composito di resina PPO riempito di ceramica per circuiti a microonde ad altissima Dk
Numero di strati 2 strati di PCB rigidi ad alta Dk progettati per dispositivi RF miniaturizzati
Dimensioni della scheda 75 mm × 68 mm (1 PCS), con una tolleranza stretta di +/- 0,15 mm per una consistenza di montaggio precisa
Trace & Space Minimo 4/6 mils, che consente l'inoltro di circuiti compatti mantenendo l'integrità superiore del segnale
Dimensione minima del foro 0.2 mm, progettato per l'installazione di componenti a foratura di alta precisione
Vias Nessun via cieco, semplificando la fabbricazione e garantendo una connettività elettrica stabile tra i strati
Spessore della tavola finita 0.9 mm, spessore ottimizzato per bilanciare rigidità strutturale e esigenze di miniaturizzazione
Peso del rame 1 oz (1.4 mils) strati esterni di rame, fornendo una conduttività costante per la trasmissione del segnale RF
Via spessore del rivestimento 20 μm, conforme agli standard IPC-Class-2 per garantire una conduzione durevole
Finitura superficiale Placcatura in oro puro, con eccellente conduttività, resistenza alla corrosione e stabilità ad alta frequenza per circuiti RF di precisione
Maschera di seta e saldatura Top Silkscreen: Bianco; Bottom Silkscreen: Bianco; Top Solder Mask: Verde; Bottom Solder Mask: Verde
Controllo della qualità Test elettrici effettuati al 100% prima della spedizione per garantire prestazioni affidabili del circuito



Piattaforma di PCB-su Configurazione

Componente di accumulo Specifiche e descrizione
Strato di rame 1 35μm
TP1600 Core 0.8 mm (31.49mil)
Strato di rame 2 35 μm

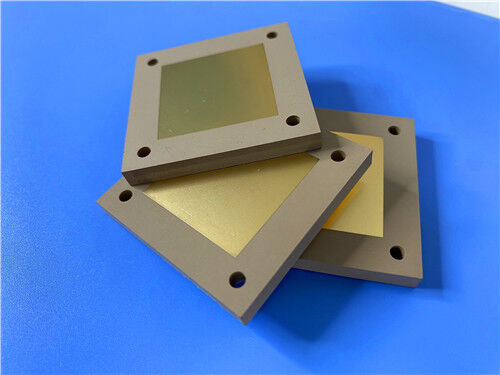

2 strati TP1600 PCB ad alta densità 0,9 mm di spessore Finitura in oro puro 0



Formato dell'opera d'arte e standard di conformità

Formato delle immagini: fornito in Gerber RS-274-X, lo standard industriale universale che garantisce una fabbricazione di PCB ad alta precisione e una completa compatibilità dei dati.



Standard accettato: IPC-Class-2, che garantisce prestazioni di servizio stabili e a lungo termine per dispositivi elettronici ad alta frequenza industriali e militari.



Disponibilità: viene fornito un servizio di spedizione globale per supportare gli appalti di ingegneria e i progetti industriali in tutto il mondo.



Introduzione del substrato TP1600

Il TP1600 è un laminato dielettrico rivestito di rame (CCL) composto di microonde ad alta frequenza specializzato, appartenente allaSerie di materiali TPAdottando una matrice di resina di polifenilene ossido (PPO) riempito di ceramica senza rinforzo in fibra di vetro, questo substrato viene modellato attraverso una tecnologia di compressione ad alta precisione.La convenzione di denominazione indica la sua costante dielettrica nominale fissa di 16.0, che viene regolato con precisione regolando il rapporto di miscelazione di polvere ceramica e resina PPO.



Con un'esclusiva produzione su misura, il TP1600 offre un'eccellente ripetibilità dielettrica e affidabilità di livello industriale.La struttura senza fibra di vetro elimina le interferenze dell'effetto tessutoQuesto substrato ad alto contenuto di Dk è ampiamente utilizzato per i sistemi elettronici a microonde di alta precisione, militari e aerospaziali.



Caratteristiche chiave

Il TP1600 integra proprietà elettriche, meccaniche ed ambientali superiori per applicazioni industriali ad alta densità di Dk:



Tipo di materiale: laminato di resina di PPO riempito di ceramica senza fibra di vetro placcato in rame



Costante dielettrica: 16,0 ± 0.32, che consente la miniaturizzazione di circuiti estremi per antenne compatte



Fattore di dissipazione: 0.0012, mantenendo perdite di segnale ultra basse fino a 10 GHz



Coefficiente di temperatura Dk (TcDk): -43 ppm/°C per prestazioni dielettriche stabili in condizioni di fluttuazione della temperatura



Asse Z CTE: 45 ppm/°C, riducendo efficacemente la deformazione da espansione termica



Superficie liscia del substrato senza effetto tessitura in fibra di vetro



Resistenza alle radiazioni e basso rilascio di gas per ambienti aerospaziali difficili



Principali vantaggi

TP1600 offre vantaggi tecnici insostituibili per i progettisti di circuiti a microonde ad alta Dk:



Valore Dk ultra elevato supporta l'antenna miniaturizzata e il design della struttura risonante per risparmiare spazio sulla scheda



Df estremamente basso garantisce un'attenuazione minima del segnale per le reti di abbinamento ad alta frequenza



La costruzione senza fibra di vetro evita la distorsione del segnale causata dall'effetto tessuto



Eccellente resistenza alle radiazioni, adattabile alle condizioni di lavoro aerospaziali, satellitari e militari



La lavorazione è più facile rispetto ai substrati ceramici puri, con un rendimento di produzione più elevato e un costo inferiore



L'adesione di rame affidabile impedisce la delaminazione durante la lavorazione di precisione



Applicazioni tipiche

Questo PCB RF a due strati TP1600 è ampiamente applicato in apparecchiature elettroniche per microonde e difesa ad alta precisione Dk:



- Antenne miniaturizzate e moduli di sensori ad alta frequenza

- Filtri RF/microonde, accoppiatori e cavità risonanti

-Sistemi di carico utile aerospaziale, di difesa e satellitare

- Unità elettroniche di navigazione e missili Beidou



2 strati TP1600 PCB ad alta densità 0,9 mm di spessore Finitura in oro puro 1
