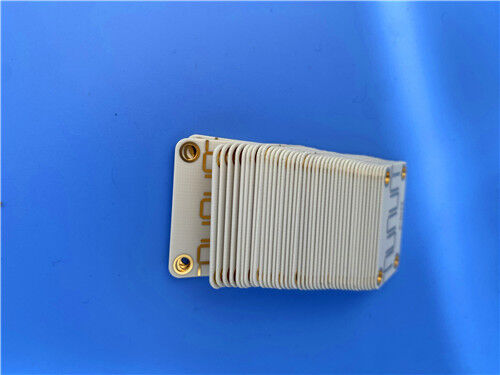

Scheda PCB AD300D a 2 strati, spessore 40mil, finitura EPIG

Questa PCB a doppia faccia utilizza AD300D come substrato principale e incorpora una finitura superficiale EPIG (senza nichel). Configurata con placcatura in rame da 1 oz (1,4 mils) sugli strati esterni, uno spessore finito della scheda di 1,2 mm e una placcatura dei via da 20 µm, la PCB offre prestazioni elettriche costanti e un'uniformità di produzione ad alta precisione, rendendola altamente adatta per applicazioni quali antenne per stazioni base di infrastrutture cellulari, sistemi di antenne per telematiche automobilistiche e antenne per radio satellitari commerciali.

Dettagli Costruzione PCB

Stack-up PCB

Tipo di Artwork

L'artwork fornito per la fabbricazione della PCB aderisce allo standard Gerber RS-274-X, il protocollo accettato dal settore per la trasmissione dei dati di produzione della PCB.

Standard di Qualità

Questa PCB è conforme allo standard IPC-Class-2, un punto di riferimento ampiamente riconosciuto nel settore per i circuiti stampati. Lo standard IPC-Class-2 stabilisce parametri per la qualità, le prestazioni e l'affidabilità delle PCB, rendendola adatta per la maggior parte delle applicazioni commerciali e industriali che richiedono un funzionamento costante e un'affidabilità moderata.

Disponibilità Globale

Questa PCB è disponibile per la fornitura globale. Forniamo servizi logistici e di spedizione affidabili per garantire la consegna puntuale dei prodotti ai clienti in vari paesi e regioni, con la capacità di soddisfare i requisiti di ordini sia di piccoli lotti che di grandi volumi.

Introduzione al Materiale di Base AD300D

I laminati AD300D sono materiali a base di PTFE rinforzati con vetro e riempiti di ceramica, ingegnerizzati per offrire una costante dielettrica controllata, prestazioni a bassa perdita e eccellenti prestazioni di intermodulazione passiva (PIM). Prodotti per soddisfare le esigenze degli attuali mercati delle antenne wireless, questo materiale a base di resina PTFE è compatibile con i processi di fabbricazione standard del PTFE e fornisce una costruzione economicamente vantaggiosa che migliora sia le prestazioni elettriche che quelle meccaniche.

Caratteristiche Principali dell'AD300D

Vantaggi

• Bassa tangente di perdita (<0,002 a 10 GHz)
• Eccellenti prestazioni del circuito in tutte le bande di frequenza wireless tipiche
• Costante dielettrica controllata (±0,05) per prestazioni ripetibili del circuito
• PIM molto basso (-159 dBc a 30 mil, 1900 MHz), garantendo eccellenti prestazioni dell'antenna e ridotta perdita di resa dovuta a problemi correlati al PIM
• Eccellente stabilità dimensionale, che consente prestazioni ripetibili del circuito e migliori rese di produzione

Applicazioni Tipiche

• Antenna per stazione base di infrastruttura cellulare
• Sistemi di antenne per telematiche automobilistiche
• Antenna per radio satellitare commerciale

Conclusione

Questa PCB è pensata per professionisti, istituti di ricerca e sviluppo (R&D) e aziende tecnologiche impegnate nello sviluppo e nella produzione di antenne per stazioni base di infrastrutture cellulari, sistemi di antenne per telematiche automobilistiche e antenne per radio satellitari commerciali. Sfruttando il substrato AD300D ad alte prestazioni, questa PCB funge da soluzione affidabile e di alta qualità per applicazioni wireless ad alta richiesta che richiedono prestazioni elettriche stabili, bassa perdita e eccellenti prestazioni PIM.
