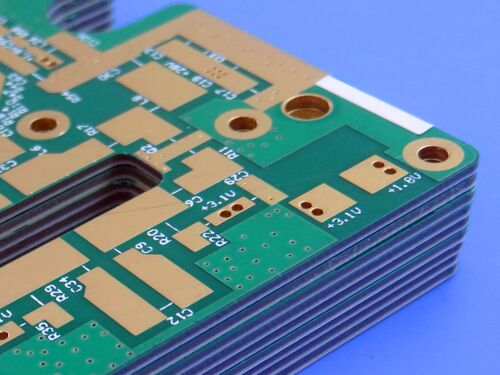

PCB ibrido a 4 strati su materiale RT duroid 5880 e FR4 finitura ENIG

Questa PCB utilizza laminati ad alta frequenza RT duroid 5880 integrati con FR-4 High Tg 170°C come materiale, offrendo un'integrità del segnale ad alta frequenza superiore. È dotata di una finitura superficiale in oro per immersione (ENIG) e adotta una configurazione a doppio lato priva di maschera di saldatura e serigrafia. Supportata da un controllo dimensionale preciso e rigorosi protocolli di garanzia della qualità, questa PCB è specificamente progettata per soddisfare i rigorosi requisiti di prestazioni delle applicazioni elettroniche ad alta affidabilità.

Dettagli PCB

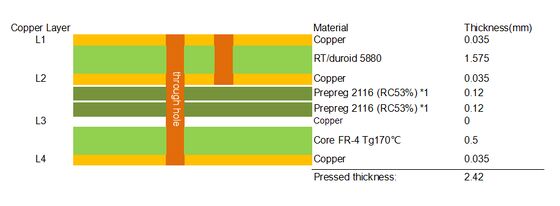

Stack-up PCB

Tipo di artwork

Per garantire una produzione PCB accurata ed efficiente, l'artwork fornito per questa PCB è in formato Gerber RS-274-X, che è il formato file standard del settore per la fabbricazione di PCB.

Standard di qualità

Questa PCB è prodotta e ispezionata in stretta conformità con lo standard IPC-Class-2, uno standard industriale ampiamente adottato per i circuiti stampati. IPC-Class-2 specifica i requisiti per i prodotti elettronici generali, garantendo prestazioni affidabili nelle applicazioni tipiche.

Disponibilità

Questa PCB è offerta a livello globale, con una capacità di fornitura stabile per soddisfare diverse esigenze d'ordine, dalla prototipazione in piccoli lotti alla produzione di massa su larga scala, supportata da soluzioni logistiche efficienti per garantire consegne globali puntuali.

Introduzione al materiale RT/duroid 5880

RT/duroid 5880 è un materiale dielettrico composito a base di politetrafluoroetilene (PTFE) ad alte prestazioni sviluppato da Rogers Corporation, specificamente progettato per applicazioni elettroniche a bassa perdita e alta frequenza. Presenta una struttura di rinforzo in vetro intrecciato, combinando le eccellenti proprietà elettriche del PTFE con una robustezza meccanica migliorata, rendendolo adatto per la fabbricazione di PCB ad alta frequenza di precisione.

I laminati RT/duroid 5880 offrono un controllo preciso della costante dielettrica (Dk) e mantengono perdite ultra-basse, disponibili a un costo ragionevole rispetto ai laminati a microonde convenzionali. A differenza dei materiali a base di PTFE, RT/duroid 5880 non richiede trattamenti speciali per i fori passanti o procedure di manipolazione, semplificando i processi di produzione. Questi materiali sono classificati UL 94 V-0, rendendoli adatti per dispositivi attivi e progetti RF ad alta potenza.

Il coefficiente di espansione termica (CTE) del materiale RT/duroid 5880 offre diversi vantaggi chiave ai progettisti di circuiti. Il suo coefficiente di espansione è ben abbinato al rame, garantendo un'eccellente stabilità dimensionale, una proprietà critica per le costruzioni di schede multistrato. Il CTE ottimizzato sull'asse Z dei laminati RT/duroid 5880 garantisce una qualità affidabile dei fori passanti placcati, anche in applicazioni con shock termico severo. Essendo un materiale a base di PTFE, non ha una temperatura di transizione vetrosa (Tg) distinta, mantenendo caratteristiche di espansione stabili sull'intera gamma di temperature di processo del circuito.

Caratteristiche del materiale RT/duroid 5880

Applicazioni tipiche

-Sistemi di comunicazione a microonde e onde millimetriche (fino a 60GHz)

-Apparecchiature radar e di comunicazione satellitare

-Amplificatori di potenza RF e filtri

-Sistemi elettronici aerospaziali e di difesa

-Strumenti di test e misurazione per applicazioni ad alta frequenza

-Stazioni base e dispositivi terminali 5G a onde millimetriche

Riepilogo

Con perdite di segnale ultra-basse, eccellente stabilità dimensionale e prestazioni strutturali affidabili, questa PCB a 3 strati di rame è una soluzione ideale per ingegneri, produttori di prodotti elettronici e integratori di sistemi RF che ricercano alta affidabilità e trasmissione stabile di segnali ad alta frequenza. Soddisfa efficacemente i requisiti di alte prestazioni delle applicazioni ad alta frequenza, tra cui comunicazioni a microonde, sistemi radar, apparecchiature elettroniche aerospaziali e dispositivi a onde millimetriche 5G.

Cos'è una PCB Ibrida?

Una PCB Ibrida (Hybrid Printed Circuit Board) si riferisce a una PCB specializzata che integra due o più tipi diversi di materiali dielettrici nella sua struttura, anziché utilizzare un singolo materiale uniforme. Lo scopo principale della progettazione di PCB ibride è bilanciare prestazioni, costi e requisiti funzionali, sfruttando i vantaggi unici di ciascun materiale per ottimizzare le prestazioni complessive della scheda di circuito.

Nelle applicazioni pratiche, le PCB ibride spesso combinano materiali dielettrici ad alte prestazioni e ad alto costo (come RT/duroid 5880) con materiali economici e strutturalmente robusti (come FR-4 High Tg 170°C). Ad esempio, la PCB specificata in questo documento adotta una struttura ibrida di RT/duroid 5880 (per trasmissione di segnali ad alta frequenza e a bassa perdita) e FR-4 High Tg 170°C (per supporto strutturale e controllo dei costi), che è un esempio tipico di PCB ibrida.

Caratteristiche e vantaggi chiave delle PCB ibride:

Ottimizzazione delle prestazioni: personalizzare la selezione dei materiali per diverse aree funzionali (ad esempio, gli strati di segnale ad alta frequenza utilizzano materiali a basso Dk/Df, mentre gli strati strutturali utilizzano materiali ad alta resistenza).

-Convenienza: ridurre i costi complessivi utilizzando materiali ad alte prestazioni solo nelle aree critiche, invece che sull'intera scheda.

-Versatilità funzionale: soddisfare requisiti diversi come trasmissione ad alta frequenza, robustezza meccanica e gestione termica in un'unica PCB.

-Adattabilità alle applicazioni: ampiamente utilizzata in sistemi elettronici complessi come aerospaziale, comunicazioni e apparecchiature mediche, dove è necessario soddisfare contemporaneamente molteplici requisiti di prestazione.
