| Materiale di base: | Laminati ceramici dell'idrocarburo rinforzato con vetro | Conteggio di strato: | 1 strato, 2 strati, multistrato, tipo ibrido (misto) |
|---|---|---|---|
| Spessore del PWB: | 8mil (0.203mm), 12mil (0.305mm), 20mil (0.508mm); 32mil (0.813mm), 60mil (1.524mm) | Dimensione del PWB: | ≤400 mm x 500 mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. | Silkscreen: | Ecc bianco e nero |
| Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) | Finitura superficia: | Rame nudo, HASL, ENIG, latta di immersione, OSP, ecc. |
| Evidenziare: | bordo del PWB di 8mil Rogers,Bordo del PWB di ISO9001 Rogers |
||

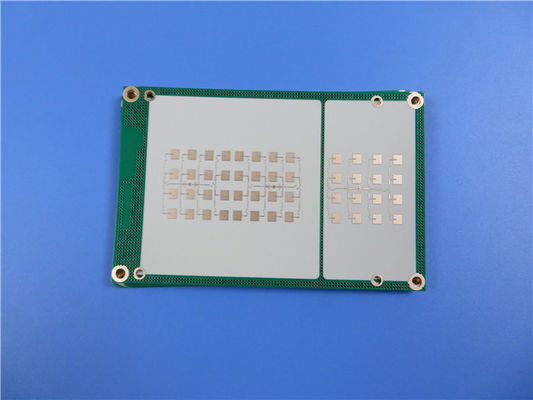

PWB ad alta frequenza di Rogers 4003C con 8mil, 12mil, 20mil, 32mil e 60mil ricoprenti d'oro, argento, latta e OSP di immersione
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Ciao ognuno,
Oggi, stiamo andando introdurre il PWB ad alta frequenza sviluppato sui laminati di RO4003C.
RO4003C è di un laminato ripieno di ceramica della resina dell'idrocarburo di rinforzo tessuto di vetro da Rogers Corporation, che ha proprietà elettriche molto simili a PTFE e la sua lavorabilità è simile al materiale dell'epossiresina (panno di vetro).
Ora vediamo i 5 vantaggi dei laminati di RO4003C.
1. Prestazione ad alta frequenza migliorata
I materiali di RO4003C sono laminati riempiti ceramici dell'idrocarburo che esclusivamente sono destinati per offrire la prestazione ad alta frequenza superiore, a differenza di PTFE.
2. Perdita dielettrica riduttrice
I risultati bassi di perdita dielettrica nella prestazione elettrica eccezionale e permette alle applicazioni con le alte frequenze operative.
3. Proprietà elettriche coerenti attraverso frequenza
Il materiale di RO4003C possiede le proprietà elettriche coerenti attraverso una vasta gamma di frequenze, operanti una scelta ideale per i circuiti di a microonde di rf, alle reti di corrispondenza ed a linee di trasmissione controllate dell'impedenza.
4. Coefficiente termico basso della costante dielettrica
RO4003C esibisce la stabilità dimensionale eccellente dovuto il suo coefficiente termico basso della costante dielettrica, che è essenziale per la costruzione del PCBs a più strati dielettrico misto e l'assicurazione dei fori metallizzati affidabili.
5. Redditività
I laminati di RO4003C possono essere elaborati facendo uso dei sistemi di trasporto automatizzati e delle attrezzature di sfregatura della preparazione della superficie di rame senza richiedere le tecniche specializzate. I suoi attributi gli rendono un'opzione redditizia per fabbricazione in serie.
Capacità del PWB
| Materiale del PWB: | Laminati ceramici dell'idrocarburo rinforzato con vetro |
| Codice: | RO4003C |
| Costante dielettrica: | 3,38 ±0.05 (processo) |
| 3,55 (progettazione) | |
| Conteggio di strato: | 1 strato, 2 strati, tipo a più strati e ibrido (misto) |
| Peso di rame: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: | 8mil (0.203mm), 12mil (0.305mm), 20mil (0.508mm) |
| 32mil (0.813mm), 60mil (1.524mm) | |
| Dimensione del PWB: | ≤400mm X 500mm |
| Maschera della lega per saldatura: | Ecc. verde, nero, blu, giallo, rosso. |
| Finitura superficia: | Rame nudo, HASL, ENIG, latta di immersione, OSP, ecc. |
Il doppio ha parteggiato circuiti su RO4003C è disponibile in vari spessori, quali 12mil, 16mil, 20mil, 32mil e 60mil. Ha utilizzato in varia microonda tipica e non tradizionale/radiofrequenza delle applicazioni, quali le antenne della stazione base, gli amplificatori di potenza, il RFID, il radar ed i sensori ecc.
Il colore di base del PWB di RO4003C è bianco.
PWB a più strati
Sui vari centri del RO4003C, i circuiti a più strati sono costruiti. Per esempio, un bordo di 4 strati sul centro di 12 mil e sul centro di 20 mil di RO4003C, o un PWB di 4 strati sui due centri di 32mil RO4003C. La lunghezza elettrica delle linee di rf sul circuito notevolmente è influenzata dallo spessore fisso del centro.
PWB ibrido
Per comprimere il costo di produzione ma per non ridurre la perdita del segnale nell'ambiente ad alta frequenza, la produzione mista di pressione con FR-4 ha prodotto. Attualmente, la tecnologia del circuito misto è matura e popolare nel mercato.
Ci specializziamo dentro per fornirgli il prototipo, i piccoli lotti ed il servizio di fabbricazione in serie.
Se avete qualunque requisiti di questo genere di PWB, senta libero prego per contattarci.
Grazie per la vostra lettura.
