Doppio PWB 32mil Rogers di rf parteggiato su misura 0.813mm RO4003C

Customized Double Sided RF PCB 32mil Rogers 0.813mm RO4003C
Customized Double Sided RF PCB 32mil Rogers 0.813mm RO4003C Customized Double Sided RF PCB 32mil Rogers 0.813mm RO4003C

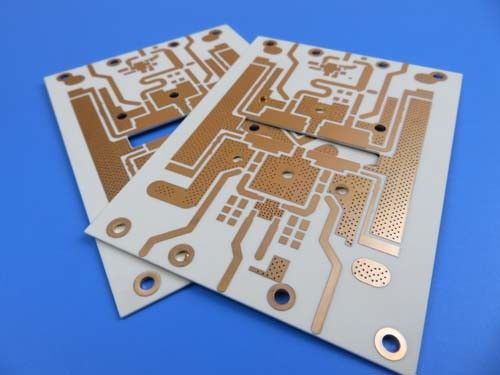

Grande immagine :  Doppio PWB 32mil Rogers di rf parteggiato su misura 0.813mm RO4003C

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-006.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: RO4300C Spessore del PWB: 0.9MM
Dimensione del PWB: 98 x 72mm=1PCS Conteggio di strato: 2 strati
Peso di rame: 35um Finitura superficia: ENIG
Evidenziare:

bordo del PWB di 32mil Rogers

,

Bordo del PWB parteggiato doppio di RO4003C

,

Bordo su misura del PWB di rf



Il doppio del PWB RO4003C di Rogers 4003 32mil 0.813mm ha parteggiato PWB ad alta frequenza di rf per i filtri

(I circuiti stampato sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)



I laminati ceramici dell'idrocarburo fatti di RO4003C sono intesi per fornire la prestazione ad alta frequenza eccellente e la costruzione economica del circuito. Una volta che le frequenze di lavoro raggiungono 500 megahertz e di là, i progettisti hanno un numero molto più piccolo dei laminati da scegliere da. I progettisti dei circuiti di a microonde di rf, delle reti di corrispondenza e delle linee di trasmissione controllate dell'impedenza possono contare sulle caratteristiche del materiale di RO4003C. Le più alte frequenze operative impediscono l'uso dei materiali standard del circuito in molte applicazioni, mentre la perdita dielettrica bassa permette al materiale di RO4003C di essere impiegata in quelle applicazioni. La costante dielettrica è coerente attraverso un'ampia gamma di frequenza ed ha uno dei coefficienti di temperatura più insufficiente di tutto il materiale del circuito. Il coefficiente di dilatazione termica (CTE) del materiale di RO4003C offre ai progettisti del PWB una serie di vantaggi significativi. dovuto il suo coefficiente identico di espansione a quello di rame, RO4003C esibisce l'alta stabilità dimensionale, una qualità richiesta per la creazione dei bordi a più strati dielettrici misti. Anche nelle applicazioni che hanno bisogno dello shock termico estremo, l'Z-asse basso CTE di RO4003C assicura la qualità credibile del foro metallizzato. Le caratteristiche di espansione del materiale di RO4003C sono costanti sopra l'intera gamma di temperature del PWB che elabora grazie al suo Tg di >280C.



Specifiche del PWB

DIMENSIONE DEL PWB 98 x 72mm=1PCS
TIPO DEL BORDO
Numero degli strati Il doppio ha parteggiato PWB
Componenti di superficie del supporto
Attraverso le componenti del foro
ACCATASTAMENTO DI STRATO rame ------- 35um (1oz) +PLATE
RO4003C 32 mil 0.813mm
rame ------- 35um (1oz) +PLATE
TECNOLOGIA
Traccia e spazio minimi: 6.98mil/6.28mil
Fori minimi/massimi: 0.3/1.2mm
Numero dei fori differenti: 5
Numero dei luoghi di perforazione: 481
Numero delle scanalature macinate: 0
Numero dei ritagli interni: 1
Controllo di impedenza no
MATERIALE DEL BORDO
In vetro epossidico: RO4003C 32 mil (0.813mm), di Tg 288
Esterno finale della stagnola: 1.5oz
Stagnola finale interna: 0oz
Altezza finale del PWB: 0,9 millimetri ±0.1
PLACCAGGIO E RICOPRIRE
Finitura superficia Oro di immersione
Saldi la maschera per applicarsi a: NO
Colore della maschera della lega per saldatura: NO
Tipo della maschera della lega per saldatura: N/A
CONTOUR/CUTTING Percorso
MARCATURA
Lato della leggenda componente NO
Colore della leggenda componente NO
Produttore Name o logo: N/A
VIA Foro metallizzato (PTH)
VALUTAZIONE DI FLAMIBILITY N/A
TOLLERANZA DI DIMENSIONE
Dimensione del profilo: 0,0059" (0.15mm)
Placcatura del bordo: 0,0030" (0.076mm)
Tolleranza del trapano: 0,002" (0.05mm)
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.



Le applicazioni tipiche sono come segue:

Radar e sensori automobilistici

Antenne cellulari della stazione base

Satelliti diretti di radiodiffusione

Blocco a basso rumore

Amplificatori di potenza

RFID



Doppio PWB 32mil Rogers di rf parteggiato su misura 0.813mm RO4003C 0



Scheda di dati di Rogers 4003C (RO4003C)

Valore tipico di RO4003C
Proprietà RO4003C Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 3.38±0.05 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5 ha premuto Stripline
Costante dielettrica, εDesign 3,55 Z   8 - 40 gigahertz Metodo di lunghezza di fase differenziale
Dissipazione Factortan, δ 0,0027
0,0021
Z   10 GHz/23℃
2,5 GHz/23℃
IPC-TM-650 2.5.5.5
Coefficiente termico di ε +40 Z ppm/℃ -50 di℃to 150 IPC-TM-650 2.5.5.5
Resistività di volume 1,7 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistività di superficie 4,2 x 109   COND A IPC-TM-650 2.5.17.1
Forza elettrica 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Modulo di tensione 19.650 (2.850)
19.450 (2.821)
X
Y
MPa (ksi) RT ASTM D 638
Resistenza alla trazione 139 (20,2)
100 (14,5)
X
Y
MPa (ksi) RT ASTM D 638
Resistenza alla flessione 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Stabilità dimensionale <0>X, Y mm/m
(mil/pollice)
dopo etch+E2/150℃ IPC-TM-650 2.4.39A
Coefficiente di espansione termica 11
14
46
X
Y
Z
ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   TMA IPC-TM-650 2.4.24.3
Il TD 425   TGA   ASTM D 3850
Conducibilità termica 0,71   W/M/oK 80 ASTM C518
Assorbimento dell'umidità 0,06   % 48hours immersione 0,060"
di temperatura 50del campione
ASTM D 570
Densità 1,79   gm/cm3 23 ASTM D 792
Buccia di rame Stength 1,05
(6,0)
  N/mm
(pli)
dopo il galleggiante della lega per saldatura 1 oncia.
Stagnola di EDC
IPC-TM-650 2.4.8
Infiammabilità N/A       UL 94
Processo senza piombo compatibile
