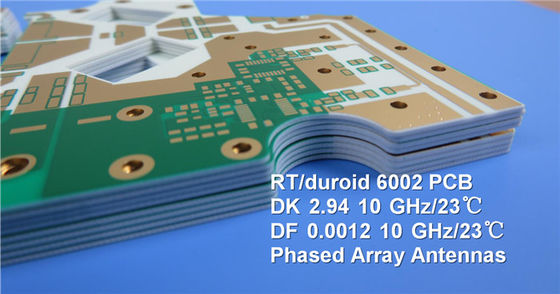

Bordo del PWB di RT/Duroid 6002 60mil 1.524mm DK2.94 Rogers per evitare di collisione di linea aerea
  • Nome
  • Nome
  • Nome

Bordo del PWB di RT/Duroid 6002 60mil 1.524mm DK2.94 Rogers per evitare di collisione di linea aerea

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Dettagli Informazioni
Descrizione del prodotto
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-054.V1.0
Base material:
RT/Duroid 6002
Layer count:
2 layers
PCB thickness:
1.6mm
PCB size:
99 x 99 mm=1PCS
Copper weight:
0.5oz
Surface finish:
immersion gold
Evidenziare:

bordo del PWB di 60mil Rogers

,

Bordo del PWB di Rogers di evitare di collisione di linea aerea

,

Bordo del PWB di Rogers Immersion Gold

Descrizione del prodotto



Rogers.HF PCB costruito suNT1 di cui all'articolo 2DK2.94 con Oro Immersioneper la prevenzione delle collisioni delle compagnie aeree commerciali

(Le schede di circuito stampato sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)



Rogers RT/duroid 6002 microwave material was the first low loss and low dielectric constant laminate to offer superior electrical and mechanical properties essential in designing complex microwave structures which are mechanically reliable and electrically stable.



Il coefficiente termico della costante dielettrica è estremamente basso da -55°C a +150°C, il che consente ai progettisti di filtriOscillatori e linee di ritardo la stabilità elettrica necessaria nelle applicazioni più esigenti di oggi.



Un basso coefficiente di espansione termica dell'asse Z (CTE) garantisce un'eccellente affidabilità dei fori rivestiti.RT/duroid 6002 materiali sono stati con successo ciclo di temperatura (-55°C TO 125°C per oltre 5000 cicli senza un singolo fallimento via.



Un'eccellente stabilità dimensionale (0,2 a 0,5 mil/pollice) è ottenuta abbinando il coefficiente di espansione X e Y al rame.Questo spesso elimina il doppio incisione per ottenere strette tolleranze posizionali.


Bordo del PWB di RT/Duroid 6002 60mil 1.524mm DK2.94 Rogers per evitare di collisione di linea aerea 0



Il modulo di trazione basso (X,Y) greatly reduces the stress applied to solder joints and allows the expansion of the laminate to be constrained by a minimum amount of low CTE metal (6 ppm/℃) further increasing surface mount reliability.



Le applicazioni particolarmente adatte alle proprietà uniche del materiale RT/duroid 6002 includono strutture piane e non piane come antenne, circuiti complessi a più strati con connessioni interstrati,e circuiti a microonde per progetti aerospaziali in ambienti ostili.



 Applicazioni tipiche:

1. Reti di formazione del raggio

2. Antenne di sistemi di posizionamento globale

3. Antenne a catena in fase

4. backplanes di potenza



Specificativi dei PCB

DIMENSIONE del PCB 99 x 99 mm = 1 PCS
Tipo di bordo PCB a doppio lato
Numero di strati 2 strati
Componenti montati in superficie - Sì.
Attraverso i componenti a buco - No
STACKUP di strato rame ------- 18um ((0,5 oz) + strato TOP di piastra
NT2 diametro
rame ------- 18um ((0,5 oz) + strato BOT in piastra
Tecnologia
Traccia minima e spazio: 4 mil / 4 mil
Fori minimi / massimi: 00,3 mm / 2,0 mm
Numero di fori: 1
Numero di fori: 3
Numero di slot fresati: 0
Numero di tagli interni: 0
Controllo di impedenza: - No, no.
Numero del dito d'oro: 0
Materiale per la tavola
Epoxi vetro: NT2 diametro
Fogli finiti esterni: 1 oz
Fogli interni finali: 1 oz
Altezza finale del PCB: 1.6 mm ± 0.16
CLAVING E COATING
Finitura superficiale Oro per immersione (51,3%) 0,05 μm su 3 μm di nichel
Maschera di saldatura Applicabile a: - No
Maschera di saldatura colore: - No
Tipo di maschera di saldatura: - No
Conto/taglio Routing
Marcatura
lato della leggenda del componente - No
Colore della leggenda del componente - No
Nome o logo del fabbricante: - No
VIA Plastificato attraverso un foro (PTH), dimensione minima 0,3 mm.
Classificazione di infiammabilità L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo: 0.0059"
Dispositivi per il rivestimento del cartone: 0.0029"
Tolleranza di trivellazione: 0.002"
TESTO Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO In tutto il mondo.



Scheda di Rogers 6002 (RT/duroide 6002)

NT1 diametro
Immobili NT1duroide Direzione Unità Condizione Metodo di prova
Costante dielettrica,ε Processo 2.94±0.04 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Costante dielettrica 2.94     da 8 GHz a 40 GHz Metodo della lunghezza di fase differenziale
Fattore di dissipazione,tanδ 0.0012 Z   10 GHz/23°C IPC-TM-650 2.5.5.5
Coefficiente termico di ε +12 Z ppm/°C 10 GHz 0°C- 100°C IPC-TM-650 2.5.5.5
Resistenza al volume 106 Z Mohm.cm A ASTM D 257
Resistenza superficiale 107 Z Oh, mio Dio. A ASTM D 257
Modulo di trazione 828 ((120) X,Y MPa ((kpsi) 23°C ASTM D 638
Lo stress estremo 6.9(1.0) X,Y MPa ((kpsi)
La tensione suprema 7.3 X,Y %
Modulo di compressione 2482 (((360) Z MPa ((kpsi)   ASTM D 638
Assorbimento di umidità 0.02   % D48/50 IPC-TM-650 2.6.2.1
ASTM D 570
Conduttività termica 0.6   W/m/k 80°C ASTM C518
Coefficiente di espansione termica
(-55 a 288°C)		 16
16
24		 X
Y
Z		 ppm/°C 23°C/50% RH IPC-TM-650 2.4.41
Td 500   °CTGA   ASTM D 3850
Densità 2.1   gm/cm3   ASTM D 792
Calore specifico 0.93(0.22)   j/g/k
(BTU/ib/)OF)		   Calcolato
Peeling di rame 8.9(1.6)   IBS/in. ((N/mm)   IPC-TM-650 2.4.8
Infiammabilità V-0       UL 94
Processo senza piombo compatibile - Sì, sì.



Bordo del PWB di RT/Duroid 6002 60mil 1.524mm DK2.94 Rogers per evitare di collisione di linea aerea 1
