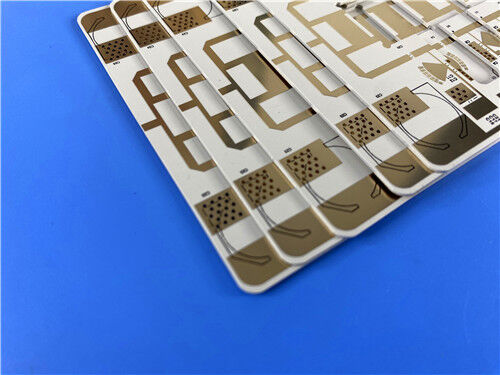

RO3010 PCB a doppio lato 50 mil Substrato con serigrafia nera

Questo PCB è un circuito rigido a doppio lato realizzato in materiale composito PTFE ricoperto di ceramica Rogers RO3010,un materiale di base ad alte prestazioni noto per la sua eccellente stabilità dielettrica e affidabilità meccanica. Questo PCB presenta uno spessore della scheda di 1,3 mm, un peso di rame di 1 oz sugli strati esterni e una finitura superficiale EPIG (senza nichel),garantire prestazioni affidabili e compatibilità per varie applicazioni elettroniche professionali che richiedono precisione e stabilità.

Dettagli dei PCB

Piattaforma di PCB-su.

Questo è un PCB rigido a due strati con la seguente struttura di impilazione (da cima a fondo):

Opere d'arte eQualitàNorme

La grafica fornita per questo PCB segue il formato Gerber RS-274-X, che è il formato di file standard del settore per la produzione di PCB.uno standard di qualità ampiamente riconosciuto che specifica requisiti di prestazioni e affidabilità accettabili per i componenti elettronici, garantendo che i PCB soddisfino i criteri necessari per le applicazioni commerciali e industriali.

Disponibilità

Questo PCB è disponibile a livello mondiale, comprendendo tutte le principali regioni e mercati del mondo.La sua accessibilità a livello mondiale garantisce che i clienti di vari paesi e settori possano ottenere il prodotto con un'affidabilità costante e una consegna puntuale, che soddisfa sia le esigenze di prototipazione di piccoli lotti che gli ordini di produzione di grandi volumi.

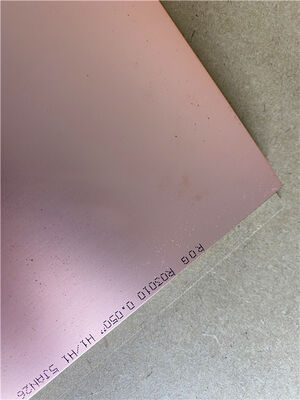

Introduzione alla norma RO3010

I materiali di circuito ad alte prestazioni Rogers RO3010 sono compositi in PTFE riempiti di ceramica, con una costante dielettrica più elevata pur mantenendo una stabilità eccezionale.Questi prodotti a prezzi competitivi offrono un'eccellente affidabilità meccanica ed elettricaLa loro stabilità intrinseca semplifica la progettazione dei componenti a banda larga e consente ai materiali di funzionare efficacemente su un'ampia gamma di frequenze e su una vasta gamma di applicazioni.Queste caratteristiche rendonoRO3010I laminati sono una scelta ideale per la miniaturizzazione dei circuiti.

Vantaggi del substrato RO3010

Il substrato RO3010 dimostra un'eccellente stabilità dimensionale, con un coefficiente di espansione termica (CTE) esattamente corrispondente a quello del rame,garantire una deformazione termica minima e l'integrità strutturale a lungo termine.

Il laminato presenta prezzi convenienti, che lo rendono adatto per processi di produzione ad alto volume senza compromettere le prestazioni o la qualità.

Il materiale RO3010 è fabbricato in conformità alle norme del sistema di gestione della qualità ISO 9001, garantendo una qualità e una tracciabilità dei prodotti coerenti.

Il substrato è pienamente compatibile con i disegni di circuiti stampati a più strati (PCB), fornendo una maggiore flessibilità per l'integrazione di circuiti complessi.

Applicazioni tipiche

• Applicazioni radar automobilistiche
• Antenne satellitari di posizionamento globale
• Sistemi di telecomunicazione cellulare - amplificatori di potenza e antenne
• Antenne a patch per comunicazioni wireless
• Satelitari di trasmissione diretta
• Datalink sui sistemi via cavo
• lettori di contatori a distanza
• Motori a motore

RO3010Laminati ad alta frequenza

I materiali di circuito ad alta frequenza RO3010 sono compositi PTFE ricolmi di ceramica progettati specificamente per applicazioni commerciali a microonde e RF.Questa serie di prodotti combina un'eccezionale stabilità elettrica e meccanica con prezzi competitiviI laminati della serie RO3000 sono materiali di circuito a base di PTFE riempiti di ceramica, le cui proprietà meccaniche rimangono costanti indipendentemente dalla costante dielettrica scelta.consentire ai progettisti di sviluppare schede multistrato che incorporino materiali di costante dielettrica diversi su singoli strati senza rischi di deformazione o problemi di affidabilità.

I laminati RO3010 possono essere trasformati in circuiti stampati utilizzando tecniche standard di fabbricazione di circuiti stampati in PTFE.
