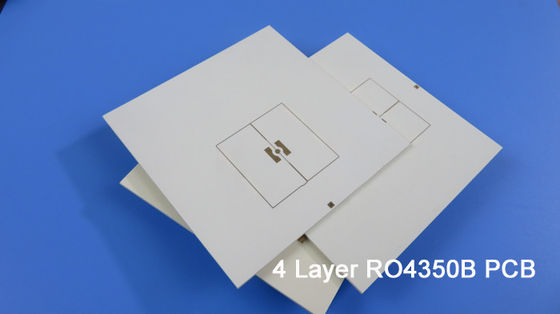

Circuito di 4 strati rf su Rogers 60mil RO4350B e 10mil RO4350B con il trapano posteriore per l'accoppiatore di frequenza ultraelevata
Questo PWB di 4 strati rf è sviluppato su 60mil RO4350B e su 10mil RO4350B per l'applicazione dell'accoppiatore di frequenza ultraelevata. Esamini l'accatastamento.
I materiali di base sono il centro di 60mil RO4350B ed il centro di 10mil RO4350B più il prepreg di 4mil RO4450F. C'è un rame di 35 μm (1oz) su ogni strato con altezza finale 2.1mm spessi. I cuscinetti sono oro di immersione hanno placcato. Indietro è perforato via dal centro 10mil. La perforazione posteriore può ridurre l'interferenza di rumore e migliorare l'integrità di segnale. Facendo uso della perforazione posteriore ha ridotto con successo la difficoltà di montaggio del PWB ed ha evitato l'uso di /blind sepolto via.
Caratteristiche e benefici
1) RO4350B esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza;
2) RO4350B gli rende un substrato ideale per le applicazioni a banda larga;
3) Consegna sul tasso superiore di su tempo consegna di tempo 98%;
4) Messa a fuoco sui piccoli lotti e sulla produzione in volume media;
5) Ispezione rigorosa di WIP e controllare come pure istruzione di lavoro;
Applicazioni
Filtro da interferenza, dall'antenna, induzione sana del interruttore di comando, amplificatore ecc del tronco
| DIMENSIONE DEL PWB | 91 x 98mm=1PCS |
| TIPO DEL BORDO | |
| Numero degli strati | PWB a più strati, un PWB di 4 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | SÌ |
| ACCATASTAMENTO DI STRATO | rame ------- strato SUPERIORE di 35um (1oz) +plate |
| RO4350B 60 mil | |
| rame ------- MidLayer 1 | |
| RO4450F 4 mil | |
| rame ------- MidLayer 2 | |
| RO4350B 10 mil | |
| rame ------- strato di 35um (1oz) +plate BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | 10mil/10mil |
| Fori minimi/massimi: | 0.3/3.21mm |
| Numero dei fori differenti: | 5 |
| Numero dei luoghi di perforazione: | 1680 |
| Numero delle scanalature macinate: | 1 |
| Numero dei ritagli interni: | 1 |
| Controllo di impedenza | no |
| MATERIALE DEL BORDO | |
| In vetro epossidico: | Rogers RO4350B (il centro 10mil, DK=3.48) & RO4450B (pp 4mil DK=3.54) |
| Esterno finale della stagnola: | 1.5oz |
| Stagnola finale interna: | 1oz |
| Altezza finale del PWB: | 2.1mm ±10% |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione (nichel 71,1%) 2µ» sopra 100µ» |
| Saldi la maschera per applicarsi a: | Strato alto e basso |
| Colore della maschera della lega per saldatura: | N/A |
| Tipo della maschera della lega per saldatura: | N/A |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | N/A |
| Colore della leggenda componente | N/A |
| Produttore Name o logo: | N/A |
| VIA | Foro metallizzato (PTH), via aperto |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" (0.15mm) |
| Placcatura del bordo: | 0,0030" (0.076mm) |
| Tolleranza del trapano: | 0,002" (0.05mm) |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
