| Materiale di base: | RO4350B | Conteggio di strato: | 4 strati |
|---|---|---|---|
| Spessore del PWB: | 1.42mm | Dimensione del PWB: | 70mm x 125mm = 1 pezzo |
| Solder mask: | NO | Silkscreen: | Nessun |
| Peso di rame: | 0.5oz | Finitura superficia: | Oro di immersione |
| Evidenziare: | PWB del segnale misto di 1.42mm,PWB del segnale misto del rame 0.5oz,parte posteriore del rame 0.5oz che perfora PWB |
||

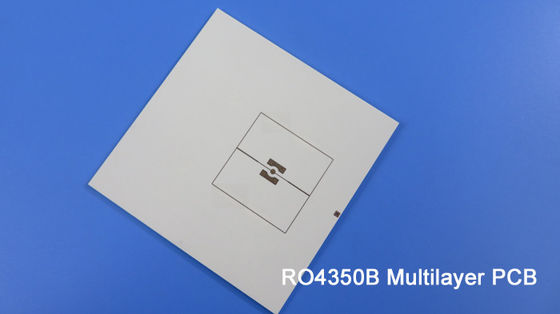

un PWB ad alta frequenza di 4 strati sviluppato sui 2 centri di 20mil RO4350B con il trapano posteriore per l'inseguitore di GPS
Questo tipo di PWB di Rogers di 4 strati è sviluppato sul centro 2 di 0.508mm (20mil) RO4350B per l'applicazione dell'inseguitore di GPS. Questo bordo, abbiamo usato la tecnologia di perforazione posteriore per raggiungere «il cieco via». Vedi l'accatastamento.
La perforazione posteriore può ridurre l'interferenza di rumore e migliorare l'integrità di segnale. Facendo uso della perforazione posteriore ha ridotto con successo la difficoltà di montaggio del PWB ed ha evitato l'uso di /blind sepolto via il processo.
Le specifiche del PWB sono come segue:
Materiale di base: RO4350B 20 mil + RO4450B 4 mil
Conteggio di strato: 4 strati
Tipo: Moltiplicatore misto macinato esclusivamente
Formato: 70mm x 125mm = 1 pezzo
Finitura superficia: Oro di immersione
Peso di rame: Strato interno esterno 18 di strato 35 um/um
Maschera/leggenda della lega per saldatura: Verde/bianco
Altezza finale del PWB: 1,42 millimetri
Norma: Classe 2 di IPC 6012
Imballaggio: Ciascuno 25 pannelli sono imballati per la spedizione.
Termine d'esecuzione: 12 giorni lavorativi
Durata di prodotto in magazzino: 6 mesi
Caratteristiche e benefici
1) Prestazione ad alta frequenza eccellente dovuto tolleranza e perdita dielettriche basse;
2) Coefficiente termico basso della costante dielettrica;
3) Perforazione posteriore che riduce interferenza di rumore;
4) ISO9001, ISO14001, UL ha certificato la fabbrica fabbricante;
5) capacità di mese di 30000 metri quadri;
Possiamo vedere le loro applicazioni in multiplexor, ingranaggio di trasmissione video, blocco a basso rumore, divisore di potere ecc.
Parametro e scheda di dati
| DIMENSIONE DEL PWB | 70mm x 125mm = 1 pezzo |
| TIPO DEL BORDO | PWB di Multlayer |
| Numero degli strati | 4 strati |
| Componenti di superficie del supporto | SÌ |
| Attraverso le componenti del foro | SÌ |
| ACCATASTAMENTO DI STRATO | Rame -----Strato SUPERIORE del segnale 18um (0,5 once) +plate |
| RO4350B 0,508 millimetri | |
| Rame -----Pianura 0,018 millimetri | |
| Prepreg RO4450F X 3, 0.305mm | |
| Rame ----- Pianura 0,018 millimetri | |
| RO4350B 0,508 millimetri | |
| Rame ------- 18um (0.5oz) + strato del piatto BOT | |
| TECNOLOGIA | |
| Traccia e spazio minimi: | mil 4 mil/5 |
| Fori minimi/massimi: | 0,4 millimetri/5,6 millimetri |
| Numero dei fori differenti: | 12 |
| Numero dei luoghi di perforazione: | 121 |
| Numero delle scanalature macinate: | 0 |
| Numero dei ritagli interni: | Na |
| Controllo di impedenza: | N/A |
| Numero del dito dell'oro: | N/A |
| MATERIALE DEL BORDO | |
| Materiale di base: | RO4350B Tg280℃, er<3> |
| Esterno finale della stagnola: | 1 oncia |
| Stagnola finale interna: | 0,5 once |
| Altezza finale del PWB: | 1,42 millimetri ±10% |
| PLACCAGGIO E RICOPRIRE | |
| Finitura superficia | Oro di immersione |
| Saldi la maschera per applicarsi a: | N/A |
| Colore della maschera della lega per saldatura: | N/A |
| Tipo della maschera della lega per saldatura: | N/A |
| CONTOUR/CUTTING | Percorso |
| MARCATURA | |
| Lato della leggenda componente | N/A |
| Colore della leggenda componente | N/A |
| Produttore Name o logo: | N/A |
| VIA | Foro metallizzato (PTH), dimensione minima 0.4mm. |
| VALUTAZIONE DI FLAMIBILITY | Approvazione minuto dell'UL 94-V0. |
| TOLLERANZA DI DIMENSIONE | |
| Dimensione del profilo: | 0,0059" |
| Placcatura del bordo: | 0,0029" |
| Tolleranza del trapano: | 0,002" |
| PROVA | Spedizione priore della prova elettrica di 100% |
| TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE | archivio del email, Gerber RS-274-X, PCBDOC ecc |
| AREA DI SERVIZIO | Universalmente, globalmente. |
