Dettagli:
Termini di pagamento e spedizione:
|
| Materiale di base: | RO4003C 32mil + RO4450F 12mil PP | Conteggio di strato: | 4 strati |
|---|---|---|---|
| Spessore del PWB: | 2.1mm | Dimensione del PWB: | 113mm x 80mm = 1 tipo = 4 pezzi |
| Peso di rame: | 1oZ | Finitura superficia: | oro di immersione |
| Evidenziare: | PWB di strato dell'oro di immersione multi,Multi PWB di strato dell'UL 94,PWB dell'oro di immersione dell'UL 94 |
||

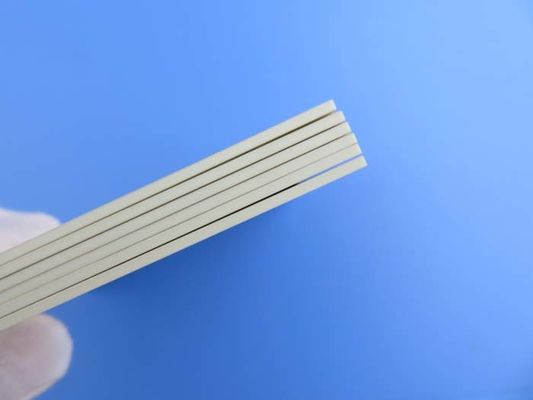

PCB ad alta frequenza a 4 stratiSU 2 nuclei di32mil0,813 mmRO4003C e 12mil RO4450F per accoppiatore ad altissima frequenza
(I circuiti stampati sono prodotti su misura, l'immagine e i parametri mostrati sono solo per riferimento)
Oggi parliamo di un tipo di PCB ad alta frequenza a 4 strati.Questo PCB è costruito su 2 fogli di core RO4003C da 0,813 mm (32mil) con 1 foglio prepreg RO4450F per l'applicazione di accoppiatori ad altissima frequenza.Di seguito è riportato lo stack-up.
In generale, i PCB ad alta frequenza Rogers multistrato sono realizzati con tutto il materiale ad alta frequenza incluso l'adesivo prepreg.Come tutti sanno, ci sono 6 core nella famiglia RO4003C, cioè da 8mil (0.203mm) a 60mil (1.524mm).
| RO4003C: | |
| 8mil | 0,203 mm |
| 12mil | 0,305 mm |
| 16mil | 0,406 mm |
| 20mil | 0,508 mm |
| 32mil | 0,813 mm |
| 60mil | 1,524 mm |
Appendice: Proprietà di RO4003C
| RO4003C Valore tipico | |||||
| Proprietà | RO4003C | Direzione | Unità | Condizione | Metodo di prova |
| Costante dielettrica,εProcess | 3,38 ± 0,05 | z | 10GHz/23℃ | IPC-TM-650 2.5.5.5 Stripline fissata | |
| Costante dielettrica,εDesign | 3.55 | z | da 8 a 40 GHz | Metodo della lunghezza di fase differenziale | |
| Fattore di dissipazionetan,δ | 0,0027 0.0021 |
z | 10GHz/23℃ 2,5GHz/23℃ |
IPC-TM-650 2.5.5.5 | |
| Coefficiente termico di ε | +40 | z | ppm/℃ | da -50℃ a 150℃ | IPC-TM-650 2.5.5.5 |
| Resistività di volume | 1,7 x 1010 | MΩ.cm | CONDI A | IPC-TM-650 2.5.17.1 | |
| Resistività superficiale | 4,2 x 109 | MΩ | CONDI A | IPC-TM-650 2.5.17.1 | |
| Forza elettrica | 31,2(780) | z | Kv/mm(v/mil) | 0,51 mm (0,020") | IPC-TM-650 2.5.6.2 |
| Modulo di tensione | 19.650(2.850) 19.450(2.821) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Resistenza alla trazione | 139(20.2) 100 (14,5) |
X Y |
MPa(ksi) | RT | ASTM D 638 |
| Resistenza alla flessione | 276 (40) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| Stabilità dimensionale | <0,3 | X, Y | mm/m (mil/pollici) |
dopo attacco + E2/150℃ | IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica | 11 14 46 |
X Y z |
ppm/℃ | -55℃to288℃ | IPC-TM-650 2.4.41 |
| TG | >280 | ℃TMA | UN | IPC-TM-650 2.4.24.3 | |
| Td | 425 | ℃ TGA | ASTM D 3850 | ||
| Conduttività termica | 0,71 | W/M/OK | 80℃ | ASTM C518 | |
| Assorbimento dell'umidità | 0.06 | % | 48 ore di immersione 0,060" campione Temperatura 50℃ |
ASTM D 570 | |
| Densità | 1.79 | g/cm3 | 23℃ | ASTMD 792 | |
| Forza della buccia di rame | 1.05 (6.0) |
N/mm (pli) |
dopo la saldatura galleggiante 1 oz. Foglio EDC |
IPC-TM-650 2.4.8 | |
| Infiammabilità | N / A | UL94 | |||
| Processo senza piombo compatibile | SÌ | ||||
Le specifiche della scheda sono le seguenti:
Materiale base: RO4003C 32mil + RO4450F 12mil PP
Numero di strati: 4 strati
Tipo: fori di castellatura (mezzi fori) sul bordo
Formato: 113 mm x 80 mm = 1 tipo = 4 pezzi
Finitura superficiale: Immersione oro
Peso del rame: strato esterno 35 μm/strato interno 35 μm
Maschera di saldatura / Legenda: no / no
Altezza finale PCB: 2,1 mm
Norma: IPC 6012 Classe 2
Imballaggio: 20 pannelli sono imballati per la spedizione.
Tempi di consegna: 10 giorni lavorativi
Periodo di validità: 6 mesi
Ti piace il fCaratteristiche e vantaggi
1) Eccellenti prestazioni ad alta frequenza grazie alla bassa tolleranza e perdita dielettrica;
2) ispezione AOI;
3) Soddisfare le vostre esigenze di PCB dal prototipo alla produzione di massa;
4) capacità di 30000 metri quadri di mese;
5) 8000 tipi di PCB al mese;
6) Più di 16 anni di esperienza nel PCB;
Le applicazioni sono
(1) Antenna GPS
(2) Amplificatore Wi-Fi
(3) Amplificatore di potenza
(4) Ricetrasmettitore RF
(5) Antenna TV
(6) Convertitore di acquisizione dati radar
(8) Spettro esteso, attenuatore
