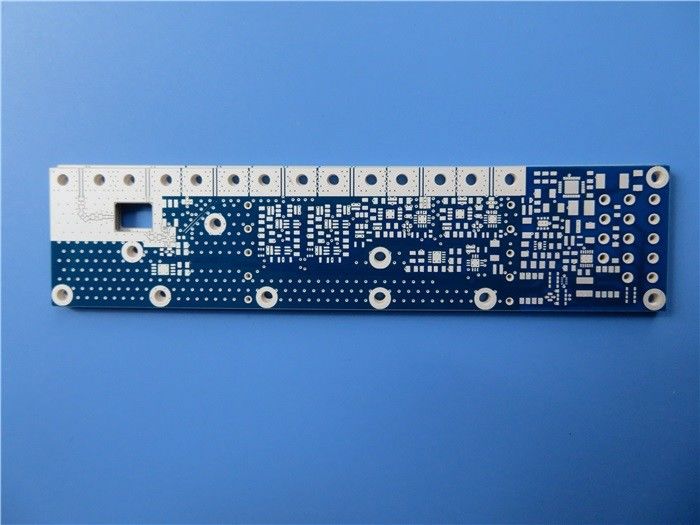

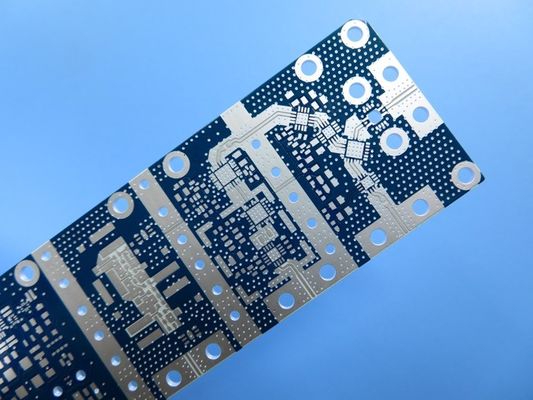

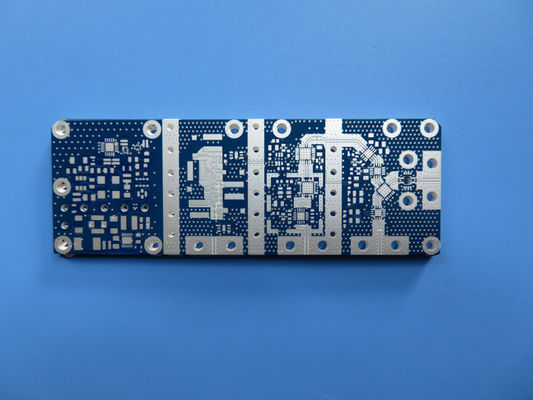

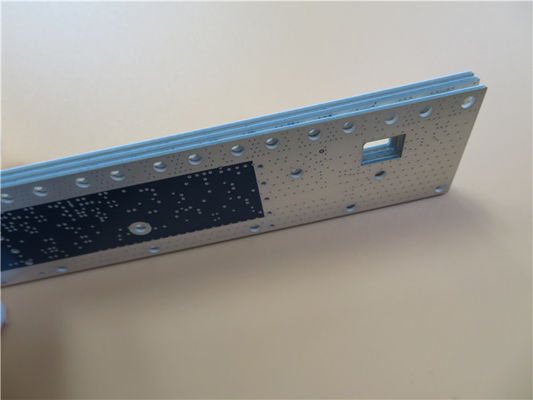

PWB dell'argento di immersione dell'UL 1.1mm Rogers 4003 circuito stampato di 4 strati

prodotti

L'impedenza ha controllato il PWB

PWB del centro del metallo

Contattaci

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Contattaci ora

PWB dell'argento di immersione dell'UL 1.1mm Rogers 4003 circuito stampato di 4 strati

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-074.V1.0

Materiale di base:

Materiale ibrido di Rogers RO4003C +FR4

Conteggio di strato:

4 strati

Spessore del PWB:

1.1mm

Dimensione del PWB:

140 x 35 mm=1PCS

Maschera della lega per saldatura:

Peso di rame:

Finitura superficia:

Argento di immersione

Evidenziare:

PWB d'argento di immersione dell'UL

PWB d'argento di immersione di 1.1mm

1.1mm circuito stampato di 4 strati

Descrizione del prodotto

un PWB ibrido di 4 strati sviluppato su 8mil 0.203mm RO4003C e FR-4 per le antenne a allineamento di fase

(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Oggi vederemo un tipo di PWB ibrido di 4 strati sviluppato su 0.203mm (8mil) RO4003C e FR-4 per l'applicazione dell'attenuatore. È spesso 1,1 millimetri con la maschera della lega per saldatura e l'argento blu di immersione sui cuscinetti. Sono fabbricati per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber. Ciascuno 25 bordi sono imballati per la spedizione.

Vediamo l'accatastamento.

PWB dell'argento di immersione dell'UL 1.1mm Rogers 4003 circuito stampato di 4 strati 0

Lo strato 1 per mettere a strati 2 è il centro di RO4003C, quindi la sinistra è materiale FR-4. I bordi sono attraverso i fori.

Vediamo la micro-sezione.

PWB dell'argento di immersione dell'UL 1.1mm Rogers 4003 circuito stampato di 4 strati 1

Caratteristiche e benefici

1) Mostra di RO4003C una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga.

2) Miglioramento di prestazione di integrità di segnale sopra pila-UPS con tutto il bordo FR4

3) Prova di stress termico, prova di affidabilità, prova di resistenza dell'isolamento e prova ionica di contaminazione, prova ecc. di AOI.

4) Nessun MOQ

5) Le persone con esperienza di vendite forniscono nei ai servizi di assistenza al cliente esperti.

PWB dell'argento di immersione dell'UL 1.1mm Rogers 4003 circuito stampato di 4 strati 2

Applicazioni

Ricetrasmettitore di rf, divisore di potere, LNB, attenuatore, accoppiatore direzionale, fotoisolatore

Parametro e scheda di dati

DIMENSIONE DEL PWB	140 x 35 mm=1PCS
TIPO DEL BORDO	PWB a più strati
Numero degli strati	4 strati
Componenti di superficie del supporto	SÌ
Attraverso le componenti del foro	SÌ
ACCATASTAMENTO DI STRATO	rame ------- strato SUPERIORE 35um
	RO4003C 0.203mm
	rame ------- 35um (1oz) MidLayer 1
	FR-4 0.5mm
	rame ------- 35um (1oz) MidLayer 2
	FR-4 0.2mm
	rame ------- strato di 35um BOT
TECNOLOGIA
Traccia e spazio minimi:	mil 7,8 mil/4,4
Fori minimi/massimi:	0,3 millimetri/2,5 millimetri
Numero dei fori differenti:	4
Numero dei luoghi di perforazione:	91
Numero delle scanalature macinate:	0
Numero dei ritagli interni:	0
Controllo di impedenza:	no
Numero del dito dell'oro:	0
MATERIALE DEL BORDO
In vetro epossidico:	Materiale ibrido di Rogers RO4003C +FR4
Esterno finale della stagnola:	1 oncia
Stagnola finale interna:	1 oncia
Altezza finale del PWB:	1,1 millimetri ±0.11
PLACCAGGIO E RICOPRIRE
Finitura superficia	Argento di immersione
Saldi la maschera per applicarsi a:	ALTO e basso, minimo 12micron
Colore della maschera della lega per saldatura:	Blu, KSM-6189BL04/KSM-19H01
Tipo della maschera della lega per saldatura:	LPSM
CONTOUR/CUTTING	Percorso
MARCATURA
Lato della leggenda componente	NO
Colore della leggenda componente	NO
Produttore Name o logo:	NO
VIA	Foro metallizzato (PTH), dimensione minima 0.3mm.
VALUTAZIONE DI FLAMIBILITY	Approvazione minuto dell'UL 94-V0.
TOLLERANZA DI DIMENSIONE
Dimensione del profilo:	0,0059"
Placcatura del bordo:	0,0029"
Tolleranza del trapano:	0,002"
PROVA	Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE	archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	Universalmente, globalmente.
