UL 1.1mm Rogers 4003C Immersion Silver PCB 4-layer Printed Circuit Board

MOQ:	1pcs
prezzo:	USD9.99-99.99
Imballaggio standard:	Vuoto bags+Cartons
Periodo di consegna:	8-9 giorni lavorativi
Metodo di pagamento:	T/T
Capacità di approvvigionamento:	5000pcs al mese

Dettagli Informazioni

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine

La Cina

Marca

Bicheng

Certificazione

UL, ISO9001, IATF16949

Numero di modello

BIC-074.V1.0

Materiale di base:

Materiale ibrido Rogers RO4003C +FR4

Conta dei strati:

4 strati

Spessore del PCB:

1,1 mm

Dimensioni del circuito stampato:

140 x 35 mm=1 pezzo

Maschera di saldatura:

Peso di rame:

Finitura superficiale:

Argento immersione

Evidenziare:

PWB d'argento di immersione dell'UL

PWB d'argento di immersione di 1.1mm

1.1mm circuito stampato di 4 strati

Descrizione del prodotto

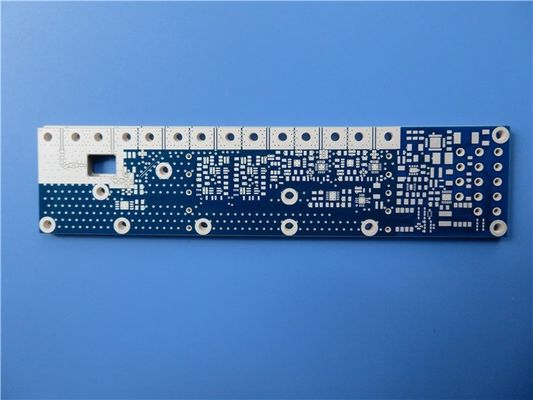

4 strati di PCB ibridi costruiti su 8 millimetro 0,203 mm RO4003C e FR-4 per antenne a fascia

(I PCB sono prodotti su misura, l'immagine e i parametri mostrati sono solo di riferimento)

Oggi vedremo un tipo di PCB ibrido a 4 strati costruito su 0,203 mm (8 mil) RO4003C e FR-4 per l'applicazione di attenuatore.Sono fabbricati secondo IPC 6012 Classe 2 usando i dati Gerber forniti.Ciascuno dei 25 pannelli è pronto per la spedizione.

Facciamo vedere l'accumulo.

UL 1.1mm Rogers 4003C Immersion Silver PCB 4-layer Printed Circuit Board 0

Lo strato da 1 a 2 è il nucleo RO4003C, poi a sinistra sono materiali FR-4.

Vediamo la microssezione.

UL 1.1mm Rogers 4003C Immersion Silver PCB 4-layer Printed Circuit Board 1

Caratteristiche e vantaggi

1) RO4003C presenta una costante dielettrica stabile su un ampio intervallo di frequenza, che lo rende un substrato ideale per applicazioni a banda larga.

2) Miglioramento delle prestazioni dell'integrità del segnale rispetto agli stack-up con tutte le schede FR4

3) prova di stress termico, prova di affidabilità, prova di resistenza all'isolamento e prova di contaminazione ionica, prova AOI ecc.

4) Nessun MOQ

5) I venditori esperti forniscono un servizio clienti qualificato.

UL 1.1mm Rogers 4003C Immersion Silver PCB 4-layer Printed Circuit Board 2

Applicaziones

Trasmettitore RF, divisore di potenza, LNB, Attenuatore, accoppiatore direzionale, fotoaccoppiatore

Parametro e scheda dati

DIMENSIONE del PCB	140 x 35 mm = 1 PCS
Tipo di bordo	PCB a più strati
Numero di strati	4 strati
Componenti montati in superficie	- Sì.
Attraverso i componenti a buco	- Sì.
STACKUP di strato	rame ------- 35um strato TOP
	RO4003C 0,203 mm
	rame ------- 35um ((1 oz) MidLayer 1
	FR-4 0,5 mm
	rame ------- 35um ((1 oz) MidLayer 2
	FR-4 0,2 mm
	rame ------- 35um BOT strato
Tecnologia
Traccia minima e spazio:	70,8 mil / 4,4 mil
Fori minimi / massimi:	0.3 mm / 2,5 mm
Numero di fori:	4
Numero di fori:	91
Numero di slot fresati:	0
Numero di tagli interni:	0
Controllo di impedenza:	- No, no.
Numero del dito d'oro:	0
Materiale per la tavola
Epoxi vetro:	Materiale ibrido Rogers RO4003C + FR4
Fogli finiti esterni:	1 oz
Fogli interni finali:	1 oz
Altezza finale del PCB:	1.1 mm ± 0.11
CLAVING E COATING
Finitura superficiale	Argento per immersione
Maschera di saldatura Applicabile a:	Sotto e sopra, minimo 12 micron
Maschera di saldatura colore:	Blu, KSM-6189BL04/KSM-19H01
Tipo di maschera di saldatura:	LPSM
Conto/taglio	Routing
Marcatura
lato della leggenda del componente	- No
Colore della leggenda del componente	- No
Nome o logo del fabbricante:	- No
VIA	Plastificato attraverso un foro (PTH), dimensione minima 0,3 mm.
Classificazione di infiammabilità	L'omologazione è effettuata con un sistema di controllo di sicurezza.
Tolleranza di dimensioni
Dimensione del profilo:	0.0059"
Dispositivi per il rivestimento del cartone:	0.0029"
Tolleranza di trivellazione:	0.002"
TESTO	Test elettrico al 100% prima della spedizione
Tipo di opere d'arte da fornire	file email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO	In tutto il mondo.
