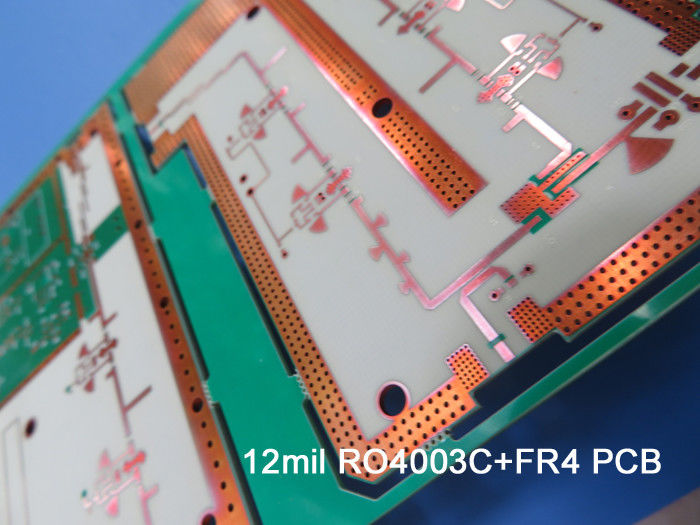

Bordo ad alta frequenza Bulit del PWB di 4 strati su Rogers 12mil RO4003C e FR-4 per il radar ed i sensori automobilistici
(PWB sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Ciao ognuno,
Oggi, stiamo andando parlare del PWB di alta frequenza di 4 strati abbiamo fatto su 12mil RO4003C e FR-4 si è combinato.
Il bordo è progettato come struttura di strato 4, perché un PWB di 4 strati è relativamente semplice ed economico, che è utile da aprire un nuovo mercato.
Vediamo l'odierno primo bordo.
Osservazione dalla pila su, possiamo vedere che il primo strato - il secondo strato ed il quarto strato - il terzo strato sono il centro 12mil di RO4003C, il centro ha riparato lo spessore che è molto importante alla lunghezza elettrica delle linee di rf sul circuito ed il resto è materiali FR-4. Il peso di rame sullo strato interno e sullo strato esterno è di 1 oncia.
Il secondo bordo FR-4 è mosso per mettere a strati 3 e lo strato 4. secondo le applicazioni reali, lo spessore di materiale dielettrico e FR-4 possono essere regolato.
Le applicazioni del PWB ibrido di 12mil RO4003C è ampie, quali l'oscilloscopio, la combinatrice modulari dell'antenna, amplificatore equilibrato, 4G antenna ecc.
I vantaggi del PWB ibrido di 12mil RO4003C sono riflessi in quanto segue 3 punti:
1) RO4003C esibisce una costante dielettrica stabile sopra una vasta gamma di frequenza. Ciò le rende un substrato ideale per le applicazioni a banda larga.
2) La riduzione della perdita del segnale nell'applicazione ad alta frequenza incontra lo sviluppo ha bisogno di di tecnologia della comunicazione.
3) Costo riduttore sopra pila-UPS con tutto il materiale con poche perdite;
Attualmente, i materiali prementi misti maturi sono come segue:
RO4350B + FR4;
RO4003C + FR4;
F4B + FR4;
RT/duroid 5880 + RO4350B
RT/duroid 5880 + FR4
| Capacità del PWB |
| Tipo del PWB: |
PWB ibrido, PWB misto |
| Di tipo misto: |
RO4350B + FR4; |
| |
RO4003C + FR4; |
| |
F4B + FR4; |
| |
Duroid/RT5880 + RO4350B |
| |
Duroid/RT5880 + FR4 |
| Maschera della lega per saldatura: |
Verde, rosso, blu, nero, giallo |
| Conteggio di strato: |
4 strati, 6 strati, a più strati |
| Peso di rame: |
0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Spessore del PWB: |
1.0-5.0mm |
| Dimensione del PWB: |
≤400mm X 500mm |
| Finitura superficia: |
Rame nudo, HASL, ENIG, latta di immersione, OSP |
| |
|
Allo stesso tempo, possiamo fornire cieco via il bordo, sepolto via il bordo ed il bordo di HDI. Tutti i PWB della nostra società passeranno attraverso la prova di AOI, la prova di cortocircuito ed aperta, la prova di solderability e la prova di stress termico di 288 ℃ per assicurare il PWB di alta qualità spedito alle vostre mani.
Grazie per la vostra lettura. Siete benvenuto contattarci per le vostre indagini del PWB di rf.
Appendice: Scheda di dati di RO4003C
| Valore tipico di RO4003C |
| Proprietà |
RO4003C |
Direzione |
Unità |
Circostanza |
Metodo di prova |
| Costante dielettrica, εProcess |
3.38±0.05 |
Z |
|
10 GHz/23℃ |
IPC-TM-650 Stripline premuto 2.5.5.5 |
| Costante dielettrica, εDesign |
3,55 |
Z |
|
8 - 40 gigahertz |
Metodo di lunghezza di fase differenziale |
| Dissipazione Factortan, δ |
0,0027
0,0021 |
Z |
|
10 GHz/23℃
2,5 GHz/23℃ |
IPC-TM-650 2.5.5.5 |
| Coefficiente termico di ε |
+40 |
Z |
ppm/℃ |
-50℃to 150℃ |
IPC-TM-650 2.5.5.5 |
| Resistività di volume |
1,7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistività di superficie |
4,2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Forza elettrica |
31.2(780) |
Z |
Kv/mm (v/mil) |
0.51mm (0,020") |
IPC-TM-650 2.5.6.2 |
| Modulo di tensione |
19.650 (2.850)
19.450 (2.821) |
X
Y |
MPa (ksi) |
RT |
ASTM D 638 |
| Resistenza alla trazione |
139 (20,2)
100 (14,5) |
X
Y |
MPa (ksi) |
RT |
ASTM D 638 |
| Resistenza alla flessione |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Stabilità dimensionale |
<0> | X, Y |
mm/m
(mil/pollice) |
dopo etch+E2/150℃ |
IPC-TM-650 2.4.39A |
| Coefficiente di espansione termica |
11
14
46 |
X
Y
Z |
ppm/℃ |
-55℃to288℃ |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
℃ TMA |
|
IPC-TM-650 2.4.24.3 |
| Il TD |
425 |
|
℃ TGA |
|
ASTM D 3850 |
| Conducibilità termica |
0,71 |
|
W/M/oK |
80℃ |
ASTM C518 |
| Assorbimento dell'umidità |
0,06 |
|
% |
48hours immersione 0,060"
temperatura 50℃ del campione |
ASTM D 570 |
| Densità |
1,79 |
|
gm/cm3 |
23℃ |
ASTM D 792 |
| Buccia di rame Stength |
1,05
(6,0) |
|
N/mm
(pli) |
dopo il galleggiante della lega per saldatura 1 oncia.
Stagnola di EDC |
IPC-TM-650 2.4.8 |
| Infiammabilità |
N/A |
|
|
|
UL 94 |
| Processo senza piombo compatibile |
Sì |
|
|
|
|
