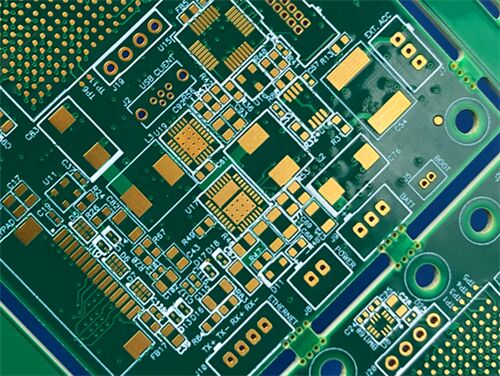

PCB in rame pesante a 8 strati TU-865 (TG180/TG200) Senza alogeni

Questo PCB è una scheda di circuito a 8 strati di rame pesante costruita con un substrato TU-865 senza alogeni ad alta Tg.Dispone di rame finito di 10 oz (350 μm) su ogni singolo strato e di uno spessore totale di 4.5mm, questo PCB di rame ultra spessa offre eccezionale capacità di carico di corrente e prestazioni di dissipazione termica.Adotta maschera di saldatura verde a doppio lato con finitura superficiale in oro immersione bianca e silkscreenEquipaggiato con tecnologie di produzione complesse, tra cui vias sepolte, vias cieche, fori a metà taglio e vias piene di pasta di rame conduttiva,Questo rigido pannello multilivello è progettato per ambienti industriali difficili e applicazioni ad alta corrente come l'elettronica automobilistica, alimentatori di server e infrastrutture della stazione base.

PCBSpecificitàs

Formato dell'opera d'arte e standard di conformità

Formato dell'immagine: fornito in Gerber RS-274-X, standard industriale universale per la fabbricazione di rame pesante di precisione.

Standard di qualità: conforme alla classe IPC-2, adatto per il funzionamento ininterrotto a lungo termine di apparecchiature di alimentazione industriale.

Disponibilità: Servizio di spedizione globale a sostegno di progetti internazionali di approvvigionamento industriale e automobilistico.

Introduzione del substrato TU-865

Il TU-865 è un laminato FR-4 privo di alogeni ad alte prestazioni composto da resina epossidica e tessuto di vetro E, sviluppato per ambienti industriali difficili e applicazioni elettroniche di alta affidabilità.con una Tg massima fino a 200°C, questo materiale a perdita media integra composti di fosforo e azoto per ottenere il grado di ritardante di fiamma UL94V-0 senza additivi di alogeno, antimonio e fosforo rosso.Compatibile con il processo di ispezione AOI e dotato di caratteristiche di blocco UV, TU-865 si adatta perfettamente alle linee di produzione industriali automatizzate.

Questo materiale supporta la laminazione complessa a più strati, con basso coefficiente di espansione termica, tasso di assorbimento dell'umidità molto basso,eccellente resistenza chimica e stabilità dimensionale superioreIl TU-865 offre un'eccellente capacità anti-migrazione CAF e una forte tolleranza per il ciclo termico di saldatura senza piombo,rendendolo ideale per i prodotti che richiedono ripetuti montaggi ad alta temperatura e estrema resistenza ambientale.

Materiale chiaveCaratteristicas

Principali vantaggi

Il substrato TU-865 senza alogeni ad alta Tg offre vantaggi insostituibili per i PCB pesanti in rame:

Formula ecologica: priva di alogeni, antimoni e fosforo rosso, conforme alle norme mondiali di protezione dell'ambiente

Proprietà di Tg ultra-alta resistenza alla deformazione termica durante i multipli processi di saldatura ad alta temperatura

Basso coefficiente di espansione termica garantisce una dimensione stabile in condizioni di cicli di temperatura elevati

Ottima resistenza all'umidità e alle sostanze chimiche, adattabile a ambienti di lavoro complessi e difficili

Forte resistenza CAF impedisce efficacemente il fallimento della corrosione dei filamenti anodici conduttivi

Perfetta compatibilità con i processi di assemblaggio senza piombo per la produzione industriale standardizzata

Applicazioni tipiche

Questo PCB di rame pesante TU-865 da 8 strati da 10 oz è ampiamente applicato in settori industriali ad alta potenza e alta affidabilità:

Sistemi elettronici per l'automotive e moduli di controllo dei veicoli in ambienti difficili

Dischi di alimentazione per server ad alta potenza e unità di gestione dello stoccaggio dell'energia

Apparecchi di telecomunicazione e apparecchi di alimentazione di stazioni base cellulari

Apparecchiature industriali per il controllo della corrente pesante e circuiti per inverter ad alta potenza

Dischi di controllo industriali di automazione che richiedono un funzionamento continuo a lungo termine
