1-32 bordo del PWB di strati ISO9001 HDI con la maschera della lega per saldatura di LPI

1-32 Layers ISO9001 HDI PCB Board With LPI Solder Mask
1-32 Layers ISO9001 HDI PCB Board With LPI Solder Mask 1-32 Layers ISO9001 HDI PCB Board With LPI Solder Mask 1-32 Layers ISO9001 HDI PCB Board With LPI Solder Mask 1-32 Layers ISO9001 HDI PCB Board With LPI Solder Mask 1-32 Layers ISO9001 HDI PCB Board With LPI Solder Mask 1-32 Layers ISO9001 HDI PCB Board With LPI Solder Mask

Grande immagine :  1-32 bordo del PWB di strati ISO9001 HDI con la maschera della lega per saldatura di LPI

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-201.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Conteggio di strato: 1-32 strati Finitura superficia: HASL, HASL SE, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro
Spessore del PWB: 0,0157" - 0,3937" (0.40mm--10.00mm) Spessore di rame: 1/3oz ~6oz
Spessore del bordo: 0.2mm-6.00 millimetro (8mil-126mil) Maschera della lega per saldatura: Verde
Evidenziare:

Bordo del PWB della maschera HDI della lega per saldatura di LPI

,

Bordo del PWB di ISO9001 HDI

,

ISO9001 HDI ha stampato i circuiti

Come distinguere il punto (accatastamento) del PWB di HDI?

Tag#Stacked via vacillato via HDI | PWB del PWB 1+N+1 HDI | PWB di 2+N+2 HDI

HDI corrisponde al collegamento ad alta densità. Contiene la perforazione non meccanica, l'anello dei microvias ed i ciechi via inferiore agli strati esterno di 6 mil, interno e della larghezza di pista, lacuna della pista inferiore a 4 mil, diametro del cuscinetto non sono di più di 0,35 millimetri. Chiamiamo questo genere di metodo di produzione a più strati del PWB come circuiti di HDI. IL PWB di HDI ha un'più alta densità dei collegamenti per unità di superficie che il PWB convenzionale. Hanno piste e spazi più fini, più piccoli vias e cuscinetti di bloccaggio e più alta densità ecc. del cuscinetto del collegamento.

I. Holes e vias

Foro metallizzato: C'è soltanto un genere di foro, dal primo strato all'ultimo strato. Se le linee esterne o interne, fori sono perforate. Ha chiamato un bordo del attraverso-foro.

Il bordo del attraverso-foro ha niente a che fare con il numero degli strati. Solitamente, i due strati usati da ognuno sono bordi del attraverso-foro, mentre molti commutatori e circuiti militari su 20 strati, essi sono ancora attraverso i fori. Il circuito è perforato da parte a parte con un tagliente e poi di rame nel foro per formare un percorso. La nota qui che il diametro del foro diretto è solitamente di 0,2 millimetri, 0.25mm e 0,3 millimetri, ma generalmente 0,2 millimetri è molto più costosi di 0.3mm. Poiché il pezzo è troppo sottile e facile da rompersi, il trapano funziona più lento. Il costo di tempo e del pezzo è riflesso nel prezzo in aumento del circuito.

Accechi via: l'abbreviazione dei ciechi via il foro, realizza il collegamento fra lo strato interno e lo strato esterno.

Sepolto via: l'abbreviazione del sepolto di via il foro, realizza il collegamento fra lo strato interno e lo strato interno.

La maggior parte dei vias ciechi/vias sepolti sono piccoli fori con un diametro di 0,05 mm~0.15 millimetro. I vias ciechi e i vias sepolti sono fatti tramite il trapano del laser, incisione del plasma ed il trapano photoinduced. Il trapano del laser è solitamente il più comunemente usato. La formazione del laser è divisa solitamente macchina ultravioletta nel laser di YAG e di CO2 (UV).

Espansione: Il laser di CO2 è generalmente luce infrarossa 10,6 dell'onda di luce del µm, facendo uso del medium del gas di CO2 per produrre il laser, cosiddetto laser a gas. Nell'ambito di uso, è utilizzato generalmente nel segno non metallico, saldante e tagliando, l'alto potere può anche essere utilizzato in per il taglio di metalli. I laser in anticipo di CO2 hanno avuti più alto potere, in modo dai laser a gas sono utilizzati popolare nell'elaborazione.

Il laser a stato solido di YAG si riferisce generalmente al laser di lunghezza d'onda infrarossa di 1064 nanometro, facendo uso del medium semi conduttore di eccitazione, conosciuto comunemente come il laser a stato solido, la lunghezza d'onda del laser a stato solido è più breve, elaborare l'efficienza è più alta, con lo sviluppo della tecnologia, il potere inoltre sta ottenendo più alta e più alta. I laser di CO2 sono stati sostituiti in molte applicazioni.

II. tipi di punti (Pila-UPS)

In Cina, usiamo solitamente «i punti» per dire le difficoltà differenti di HDI PCBs, una tappa (1+N+1), in due tappe (2+N+2), in tre tappe (3+N+3) ecc. Il modo distinguere quello, due, tre punti è di esaminare il numero di usando i tempi del laser. Che quanto volte del centro del PWB hanno premuto gli usi quante volte del laser hanno perforato, questo è «i punti». Ciò è la sola differenza.

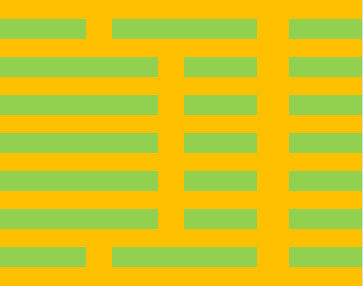

1, la stampa una volta e il ==> di perforazione della stagnola del rame della stampa di fuori strato del ==> e la perforazione del laser, questa sono un punto (1+N+1), così indicato sotto

1-32 bordo del PWB di strati ISO9001 HDI con la maschera della lega per saldatura di LPI 0

2. Stampa una volta e laser di rame di perforazione di perforazione del ==> della stagnola della stampa esterna di strato del ==> del laser del ==> di rame della stagnola della stampa del outlayer del ==> che perfora ancora. Qui è i due punti (i+N+i, i≧2). Pricipalmente è di vedere quante volte della perforazione del laser, è il numero dei punti.

L'in due tappe è diviso in due tipi: fori impilati e fori vacillati.

La seguente immagine è uno otto-strato ha impilato i fori di HDI in due tappe, 3-6 strati in primo luogo è premuta, poi il secondo strato esterno ed il settimo strato è premuto su, elaborante il laser per perforare la prima volta. dopo poi, strati della stampa prima ed ottava su e trapano del laser ancora. È due volte del trapano del laser. Poiché questi vias sono sovrapposti (impilato), il processo sarà un poco più difficile ed il costo è un poco più alto.

1-32 bordo del PWB di strati ISO9001 HDI con la maschera della lega per saldatura di LPI 1

La seguente immagine è uno otto-strato ha vacillato i fori di HDI in due tappe. Questo metodo di lavorazione, come il foro impilato in due tappe di otto-strato superiore, inoltre richiede due volte del trapano del laser. Ma il trapano del laser non è impilato insieme, elaborante è molto meno difficile.

1-32 bordo del PWB di strati ISO9001 HDI con la maschera della lega per saldatura di LPI 2

L'in tre tappe, Quattro-punto sono dall'analogia.

Ad agosto di 2020, Bicheng ha annunciato che la prova-produzione del PWB di Otto-punto HDI è stata lanciata con successo nella nostra fabbrica per il mercato.

1-32 bordo del PWB di strati ISO9001 HDI con la maschera della lega per saldatura di LPI 3


Capacità 2020 del circuito stampato
Parametro Valore
Conteggi di strato1-32
Materiale del substrato FR-4 (alto Tg compreso 170, alto CTI>600V); Alluminio basato; Rame basato; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 ecc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 ecc…; TLX-8, TLY-5, RF-35TC, TLF-35 Taconic ecc…; Arlon AD450, AD600 ecc; PTFE F4B DK2.2, DK2.65 ecc…; Polyimide ed ANIMALE DOMESTICO.
Dimensione massima Prova volante: 900*600mm, prova 460*380mm, nessuna prova 1100*600mm del dispositivo
Tolleranza del profilo del bordo ±0.0059» (0.15mm)
Spessore del PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolleranza di spessore (T≥0.8mm) ±8%
Tolleranza di spessore (t<0.8mm) ±10%
Spessore di strato dell'isolamento 0,00295" - 0,1969" (0.075mm--5.00mm)
Pista minima 0,003" (0.075mm)
Spazio minimo 0,003" (0.075mm)
Spessore di rame esterno 35µm--420µm (1oz-12oz)
Spessore di rame interno 17µm--420µm (0.5oz - 12oz)
Luogo di perforazione (meccanico) 0,0059" - 0,25" (0.15mm--6.35mm)
Foro finito (meccanico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (meccanico) 0,00295" (0.075mm)
Registrazione (meccanica) 0,00197" (0.05mm)
Allungamento 12:1
Tipo della maschera della lega per saldatura LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Spina via il diametro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolleranza di controllo di impedenza ±10%
Finitura superficia HASL, HASL SE, ENIG, latta dell'IMM, IMM AG, OSP, dito dell'oro
