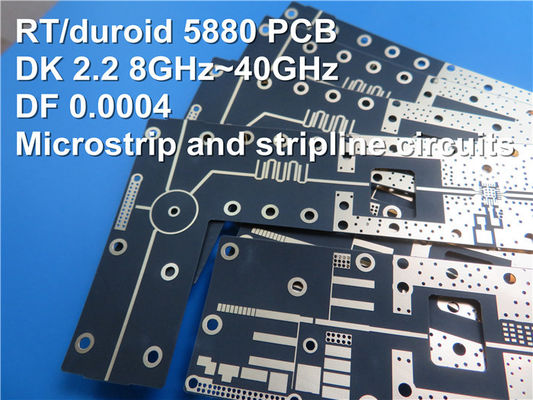

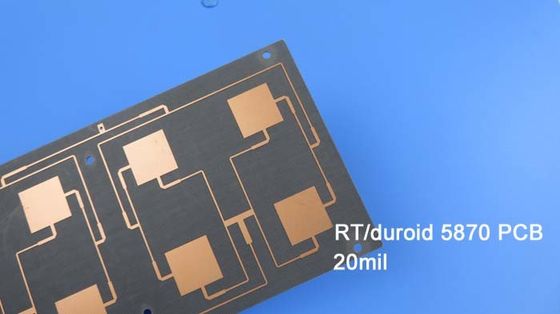

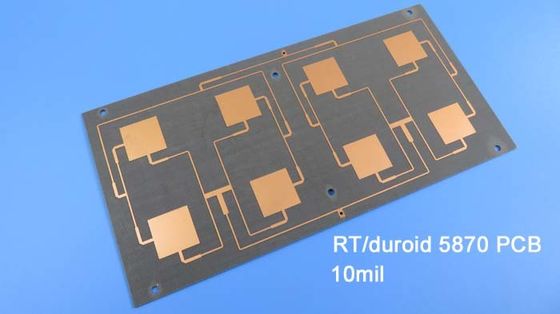

Il vetro a più strati Microfiber del bordo del PWB dell'UL Rogers ha rinforzato PTFE

Il vetro a più strati Microfiber del bordo del PWB dell'UL Rogers ha rinforzato PTFE

MOQ: 1pcs
prezzo: USD9.99-99.99
Imballaggio standard: Vuoto bags+Cartons
Periodo di consegna: 8-9 giorni lavorativi
Metodo di pagamento: T/T
Capacità di approvvigionamento: 5000pcs al mese
Informazioni dettagliate
Luogo di origine
La Cina
Marca
Bicheng
Certificazione
UL, ISO9001, IATF16949
Numero di modello
BIC-202.V1.0
Materiale di base:
RT/Duroid 5880&RT/Duroid 5870
Conteggio di strato:
Singolo lato, doppio strato, a più strati
Maschera della lega per saldatura:
Ecc. verde, nero, blu, giallo, rosso.
Peso di rame:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finitura superficia:
HASL, ENIG, OSP, latta ecc di immersione…
Evidenziare:

Bordo a più strati del PWB di Rogers

,

Bordo del PWB dell'UL Rogers

,

Bordo del PWB dell'UL PTFE

Descrizione del prodotto

Che cosa è linea della microstriscia e di Stripline in PWB?

Tag# RT/duroid 5880 Tag# Rogers 5870

Rogers RT/duroid 5870 e 5880 che il microfiber di vetro ha rinforzato i composti di PTFE è progettato per l'esigenza delle applicazioni dei circuiti della microstriscia e di stripline.

Oggi stiamo imparando che linea della microstriscia e di stripline è.

Stripline: una linea legata che cammina nello strato interno ed è sepolta dentro il PWB, come indicato sotto.

Il vetro a più strati Microfiber del bordo del PWB dell'UL Rogers ha rinforzato PTFE 0

La parte marrone è il conduttore, la parte verde è il dielettrico d'isolamento del PWB, stripline è il cavo del nastro incastonato fra i due strati dei conduttori.

Poiché lo stripline è incastonato fra due strati dei conduttori, la sua distribuzione del campo elettrico è fra due conduttori (aerei) che la avvolgono e non irradia l'energia o non è disturbata tramite radiazione esterna. ma perché interamente è circondata da dielettrico (la costante dielettrica è più grande di 1), il segnale è più lento trasmesso in stripline che nella linea della microstriscia!

Linea della microstriscia: una linea di striscia allegata alla superficie di uno strato del PWB, come indicato sotto

Il vetro a più strati Microfiber del bordo del PWB dell'UL Rogers ha rinforzato PTFE 1

La parte marrone è il conduttore, la parte verde è il dielettrico d'isolamento del PWB ed il blocco marrone qui sopra è la linea della microstriscia.

Il vetro a più strati Microfiber del bordo del PWB dell'UL Rogers ha rinforzato PTFE 2

La parte verde chiaro è materiale organico a resina epossidica.

Da un lato della microstriscia la linea è esposta all'aria (che può formare la radiazione intorno o essere disturbata tramite radiazione intorno) e l'altro lato è attaccato al dielettrico d'isolamento del PWB, il campo elettrico costituito da si distribuisce nell'aria. L'altra parte si distribuisce in medium d'isolamento del PWB. Il suo vantaggio eccezionale è che la velocità della trasmissione del segnale nella linea della microstriscia è più veloce di quella nello stripline.

Conclusione

1. La linea della microstriscia è un cavo legato (segnale) separato dal piano di massa con un dielettrico. Se lo spessore, la larghezza e la distanza fra la linea ed il piano di massa sono controllabili, la sua impedenza caratteristica è inoltre controllabile.

2. Stripline è una linea di striscia di rame disposta in mezzo al dielettrico fra due strati dell'aereo conduttivo. Se lo spessore e larghezza della linea, la costante dielettrica del medium e la distanza fra i due aerei conduttivi è controllabile, quindi l'impedenza caratteristica della linea è inoltre controllabile.

Calcolo di impedenza della microstriscia e di Striplines:

a. linea della microstriscia Z = {87/[radice quadrata (Er+ 1,41)]} ln [5,98 h (0,8 W+T)]

Fra loro, W è la linea larghezza, T è lo spessore di rame della linea, la H è la distanza fra la linea e il piano di riferimento ed Er è la costante dielettrica del materiale di piatto del PWB. Questa formula deve applicarsi a 0,1<>

b. stripline Z = [60/di radice quadrata (Er)] ln {4H/[0.67π (T +0.8W)]}

Fra loro, la H è la distanza fra i due piani di riferimento e la linea è situata in mezzo ai due piani di riferimento. Questa formula deve applicarsi in W/H<0>

Il vetro a più strati Microfiber del bordo del PWB dell'UL Rogers ha rinforzato PTFE 3

Valore tipico di RT/duroid 5870
Proprietà RT/duroid 5870 Direzione Unità Circostanza Metodo di prova
Costante dielettrica, εProcess 2,33
spec. 2.33±0.02.
Z N/A C24/23/50
C24/23/50
1 megahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Costante dielettrica, εDesign 2,33 Z N/A 8GHz a 40 gigahertz Metodo di lunghezza di fase differenziale
Fattore di dissipazione, tanδ 0,0005
0,0012
Z N/A C24/23/50
C24/23/50
1 megahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coefficiente termico di ε -115 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Resistività di volume 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Resistività di superficie 3 x 107 Z Mohm C/96/35/90 ASTM D 257
Calore specifico 0,96 (0,23) N/A j/g/k
(cal/g/c)
N/A Calcolato
Modulo di tensione Prova a 23℃ Prova a 100℃ N/A MPa (kpsi) ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Ultimo sforzo 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Ultimo sforzo 9,8 8,7 X %
9,8 8,6 Y
Modulo compressivo 1210(176) 680(99) X MPa (kpsi) ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Ultimo sforzo 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Ultimo sforzo 4 4,3 X %
3,3 3,3 Y
8,7 8,5 Z
Assorbimento dell'umidità 0,02 N/A % 0,62" (1.6mm) D48/50 ASTM D 570
Conducibilità termica 0,22 Z W/m/k 80℃ ASTM C 518
Coefficiente di espansione termica 22
28
173
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Il TD 500 N/A ℃ TGA N/A ASTM D 3850
Densità 2,2 N/A gm/cm3 N/A ASTM D 792
Buccia di rame 27,2 (4,8) N/A Pli (N/mm) stagnola di 1oz (35mm) EDC
dopo il galleggiante della lega per saldatura
IPC-TM-650 2.4.8
Infiammabilità V-0 N/A N/A N/A UL 94
Processo senza piombo compatibile N/A N/A N/A N/A
