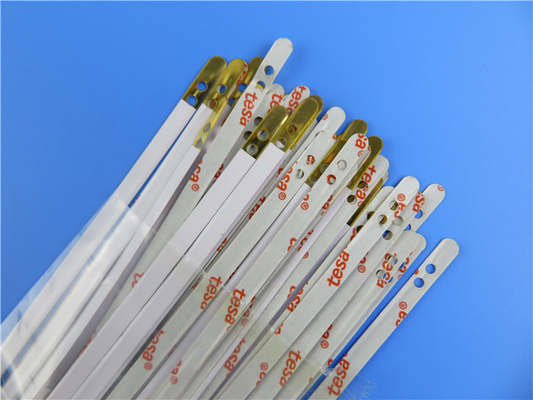

Circuito stampato flessibile FPC sul Polyimide con 2 metri di lunghezza

Flexible Printed Circuit FPC on Polyimide with 2 Meters Long
Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long

Grande immagine :  Circuito stampato flessibile FPC sul Polyimide con 2 metri di lunghezza

Dettagli:
Luogo di origine: La Cina
Marca: Bicheng
Certificazione: UL, ISO9001, IATF16949
Numero di modello: BIC-264.V1.0
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pcs
Prezzo: USD9.99-99.99
Imballaggi particolari: Vuoto bags+Cartons
Tempi di consegna: 8-9 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 5000pcs al mese
Descrizione di prodotto dettagliata
Materiale di base: Polyimide Conteggio di strato: Singolo lato
Spessore del PWB: 0.15mm Dimensione del PWB: x 2000 8mm=1PCS
Coverlay: Bianco Silkscreen: NO
Peso di rame: 1oz Finitura superficia: Oro di immersione
Evidenziare:

PWB flessibile a più strati del Polyimide

,

Nessun PWB flessibile a più strati di Peelable

,

Nessun PWB a più strati della flessione di Peelable

Circuito stampato flessibile FPC sul Polyimide con 2 metri di lunghezza

(I circuiti stampati flessibili sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)

Breve introduzione

Questo FPC è singole strisce parteggiate con 2 metri di lunghezza, rame 1oz con nastro adesivo di tesa dal lato posteriore, l'oro bianco di immersione e coverlay sui cuscinetti. È costruito sul substrato del polyimide con 7mm largamente. È utilizzato nei sistemi di telemetria.

Specifiche

DIMENSIONE DEL PWB x 2000 8mm=1PCS
Materiale di base: Polyimide
Numero degli strati Singolo PWB parteggiato
SMT N/A
Attraverso le componenti del foro N/A
ACCATASTAMENTO DI STRATO Rame ------- 35um (1oz)
Polyimide
Traccia e spazio minimi: 20mil/20mil
Fori minimi/massimi: 3.0mm/3.0mm
Esterno finale della stagnola: 1oz
Stagnola finale interna: 0oz
Altezza finale del PWB: 0.15mm ±0.05
Finitura superficia Oro di immersione
Saldi la maschera per applicarsi a: SUPERIORE, inferiore
Colore della maschera della lega per saldatura: Coverlay bianco
CONTOUR/CUTTING Taglio del laser
Rinforzo: N/A
Lato della leggenda componente NO
Colore della leggenda componente NO
VIA N/A
VALUTAZIONE DI FLAMIBILITY Approvazione minuto dell'UL 94-V0.
PROVA Spedizione priore della prova elettrica di 100%
TIPO DI MATERIALE ILLUSTRATIVO DA FORNIRE archivio del email, Gerber RS-274-X, PCBDOC ecc
AREA DI SERVIZIO Universalmente, globalmente.

Circuito stampato flessibile FPC sul Polyimide con 2 metri di lunghezza 0

I nostri vantaggi

La progettazione di ingegneria impedisce i problemi l'avvenimento nella preproduzione;

ISO9001, ISO14001, UL IATF16949 ha certificato la fabbrica fabbricante;

Nessun MOQ, basso costo per i prototipi e piccola quantità di funzionamenti;

Più degli anni 18+ di esperienza del PWB;

Capacità di 30000㎡output al mese;

8000 tipi di PWB al mese;

Consegna in tempo: >98%

Tasso di reclamo del cliente: <1>

Applicazioni

Touch screen/pannello capacitivi, bordo molle industriale del regolatore di temperatura di controllo, bordo molle del lettore di schede del consumatore

Tipi di base di circuiti flessibili

Ci sono cinque tipi di base di circuiti flessibili come descritti qui sotto:

1. Circuiti flessibili a un solo lato

Ciò è il tipo più semplice e consiste di un materiale di base sottile e flessibile a cui una stagnola di rame è laminata per mezzo di un adesivo. Il circuito finito è fornito frequentemente di un covercoat legato al lato di rame per mezzo di un adesivo.

2. Circuiti flessibili su due lati

Mentre il nome suggerisce, il circuito consiste di un materiale di base sottile e flessibile con stagnola di rame laminata ad ogni lato. I lati esterni dei circuiti finiti sono forniti frequentemente dei covercoats legati ai lati esterni (di rame).

3. Circuiti flessibili a più strati

Un circuito flessibile a più strati consiste di una serie di sottile ed i laminati bassi flessibili e le stagnole di rame hanno laminato insieme per mezzo di adesivo, molto nello stesso modo come bordi a più strati rigidi. Inoltre è pratica comune legare i covercoats ai lati esterni (di rame).

4. Circuiti Flessione-rigidi

Un circuito flessione-rigido è una combinazione di bordi rigidi ed i circuiti flessibili, creare posteriore flessibile collega fra i bordi rigidi a cui sono laminati per mezzo di pieghe schiave.

5. Circuiti flessibili con le aree rigide

In alcuni casi, il circuito flessibile deve sostenere una serie di componenti relativamente pesanti o persino un divisorio del connettore. Di conseguenza è necessario da rinforzare una tal area. Ciò è compiuta legando un rinforzo a quell'area. Il rinforzo può essere uno strato extra del polyimide non troppo sottile, o può essere laminato di vetro/a resina epossidica.

Capacità 2022 di FPC

No. Specifiche Capacità
1 Tipo del bordo A un solo strato, strato di Doulbe, a più strati, Rigido-flessione
2 Materiale di base PI, ANIMALE DOMESTICO
3 Peso di rame 0.5oz, 1oz, 2oz
4 Dimensione massima del LED 250 x 5000mm
5 Dimensione massima generale 250 x 2000mm
6 Spessore del bordo 0.03mm-3.0mm
7 Tolleranza di spessore ±0.03mm
8 Luogo di perforazione di Mininum 0.05mm
9 Luogo di perforazione massimo 6.5mm
10 Tolleranza del luogo di perforazione ±0.025mm
11 Spessore della parete del foro 8 um
12 Pista/Gap minimi del bordo a un solo strato 0.025/0.03mm
13 Pista/Gap minimi di doppio strato e del bordo a più strati 0.03/0.040mm
14 Incidere della tolleranza ±0.02mm
15 Larghezza minima della leggenda di seta 0.125mm
16 Heigh minimo della leggenda di seta 0.75mm
17 Distanza fra la leggenda da riempire 0.15mm
18 Distanza dalla maschera d'apertura della lega per saldatura del trapano Coverlay da seguire 0.03mm
19 Distanza dalla maschera d'apertura della lega per saldatura di perforazione del Coverlay per seguire 0.03mm
20 Spessore del nichel di immersione 100-300u»
21 Spessore dell'oro di immersione 1-3u»
22 Thicnkess della latta di immersione 150-400u»
23 Cuscinetto difficile elettrico minimo 0.2mm
24 Tolleranza minima del profilo (perforazione normale della muffa d'acciaio) ±0.1mm
25 Tolleranza minima del profilo (perforazione della muffa di acciaio di precisione) ±0.05mm
26 Raggio di Mininum dell'angolo smussato (profilo) 0.2mm
27 Materiale di Stiffner Pi, FR-4, 3M Adhesive, ANIMALE DOMESTICO, lamiera di acciaio
28 RoHs
29 Colore della maschera della lega per saldatura Giallo, bianco, nero, verde
