| Materiale di base: | ANIMALE DOMESTICO | Conteggio di strato: | 2 strati |
|---|---|---|---|
| Spessore del PWB: | 0.25mm | Dimensione del PWB: | 32,35 x 68.17mm |
| Coverlay: | Nero | Silkscreen: | bianco |
| Peso di rame: | 1OZ | Finitura superficia: | Oro di immersione |
| Evidenziare: | Bordo flessibile del PWB di navigazione di GPS,Bordo flessibile del PWB del substrato di pi,Substrato Flex Printed Circuit Board di pi |
||

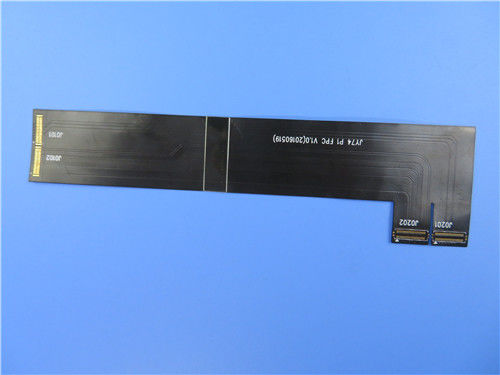

PWB flessibile di strato doppio sviluppato sul substrato di pi con la maschera nera della lega per saldatura e sull'oro di immersione per navigazione di GPS
(FPC sono prodotti su ordine, l'immagine ed i parametri indicati sono appena per riferimento)
Descrizione generale
Ciò è un tipo di circuito stampato flessibile per l'applicazione del sistema VoIP. È i 2 strati FPC a 0.25mm spessi. Il laminato basso proviene da ITEQ, ha fabbricato per classe 2 di IPC 6012 facendo uso dei dati assicurati di Gerber.
Parametro e scheda di dati
| Dimensione del PWB flessibile | 32,35 x 68.17mm |
| Numero degli strati | 2 |
| Tipo del bordo | PWB flessibile |
| Spessore del bordo | 0.25mm |
| Materiale del bordo | ANIMALE DOMESTICO 25µm |
| Fornitore materiale del bordo | ITEQ |
| Valore di Tg del materiale del bordo | ℃ 60 |
| Spessore del Cu di PTH | µmdel ≥20 |
| Thicknes interni del Cu di Iayer | N/A |
| Spessore di superficie del Cu | µm 35 |
| Colore di Coverlay | Nero |
| Numero di Coverlay | 2 |
| Spessore di Coverlay | µm 25 |
| Materiale del rinforzo | NO |
| Spessore del rinforzo | N/A |
| Tipo di inchiostro del Silkscreen | IJR-4000 MW300 |
| Fornitore del Silkscreen | TAIYO |
| Colore del Silkscreen | Bianco |
| Numero del Silkscreen | 2 |
| Pelatura della prova di Coverlay | Nessun peelable |
| Adesione di leggenda | il℃ di 3M 90 nessuna sbucciatura dopo 3 volte di minuto prova |
| Finitura superficia | Oro di immersione |
| Spessore di nichel/di oro | Au: 0.03µm (minuto); Ni 2-4µm |
| RoHS ha richiesto | Sì |
| Famability | 94-V0 |
| Prova dello shock termico | Passaggio, -25℃±125℃, 1000 cicli. |
| Stress termico | Passaggio, 300±5℃, 10 secondi, 3 cicli. Nessuna delaminazione, nessuna vescica. |
| Funzione | Prova elettrica del passaggio di 100% |
| Esecuzione | Conformità with la classe 2 di IPC-6013C & di IPC-A-600H |
Caratteristiche e benefici
Flessibilità eccellente
Riduzione del volume
Perdita di peso
Consistenza dell'assemblea
Affidabilità aumentata
L'estremità può essere intero saldata
Basso costo
Continuità di elaborazione
Nessun quantità di ordine minimo e campione basso.
Termine d'esecuzione rapido: 3-5 giorni
Applicazioni
Lampadina dell'esposizione, bordo della flessione di navigazione di GPS dell'automobile, strumento d'esame e di tracciato industriale
Componenti di un circuito flessibile
Un circuito flessibile consiste della stagnola di rame, substrate+ dielettrico coverlay ed adesivo.
La stagnola di rame è disponibile in due tipi differenti di rami: Rame di ED e rame del RA.
Il rame di ED è (ED) una stagnola di rame elettrotipia-depositata prodotta come la stagnola di rame usata per i circuiti stampato rigidi. Ciò inoltre significa che il rame «è trattato», cioè, ha una superficie leggermente ruvida da un lato, che assicura una migliore adesione quando la stagnola di rame è legata al materiale di base.
Il rame del RA è una stagnola di rame rotolata e temprata prodotta dal rame elettroliticamente depositato del catodo, che è fuso e fuso nei lingotti. I lingotti sono primo laminato a caldo ad una determinata dimensione e macinati su tutte le superfici. Il rame poi è laminato a freddo e temprato, fino ad ottenere lo spessore desiderato.
La stagnola di rame è disponibile di spessore di μm 12, 18, 35 e 70.
Più il terreno comunale disponibile per il substrato dielettrico e coverlay è film del polyimide. Questo materiale può anche essere usato come coverlay. Il Polyimide è più adatto per i circuiti flessibili a causa delle sue caratteristiche come dichiarato qui sotto:
La resistenza ad alta temperatura concede saldare le operazioni senza danneggiare i circuiti flessibili
Proprietà elettriche molto buone
Buona resistenza chimica
Il Polyimide è disponibile di spessori di μm 12,5, 20, 25 e 50.
I laminati bassi per i circuiti stampato rigidi sono stagnole di rame laminate insieme ai materiali di base, la venuta adesiva dal materiale del prepreg durante la laminazione. Il contrario a questo è il circuito flessibile in cui la laminazione della stagnola di rame al materiale del film è raggiunta per mezzo di un sistema adesivo. È necessario da distinguere fra due sistemi principali di adesivo, vale a dire adesivi termoplastici e thermoset. La scelta è dettata parzialmente dall'elaborazione e parzialmente dall'applicazione del circuito flessibile finito.
