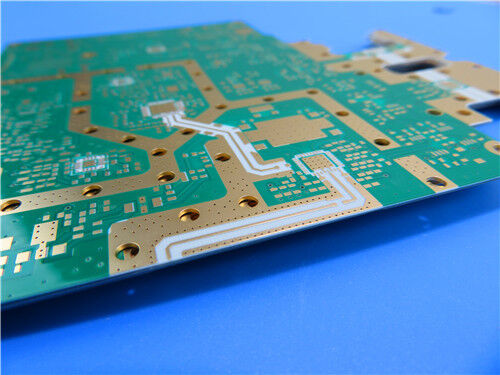

Circuito PCB RO4003C a 6 strati, spessore 1,74 mm, ad alta TG IPC-Class-3

Questo 6 strati personalizzatiPCB rigidi ibridiadotta un substrato ceramico a idrocarburi RO4003C combinato con materiali dielettrici FR4 a Tg170°C. Con 1 oz di rame finito su ogni strato conduttivo e spessore di laminazione finito di 1,74 mm,il PCB presenta una maschera di saldatura verde a doppio lato con leggenda bianca e placcatura in oro elettrolitico duro. dimensioni 127 mm × 103 mm (1 pezzi, compreso il bordo del processo), è conforme alla norma IPC-Classe-3 con spessore di rame di 25 μm,con una capacità di accensione superiore a 50 W,Combina prestazioni RF di prim'ordine e elaborabilità FR-4 standard per sistemi elettronici RF a banda larga e microonde.

Specificativi dei PCB


RO4003C Introduzione al materiale
RO4003C è un laminato termoset ceramico ad idrocarburi rinforzato con vetro con prestazioni di alta frequenza di prim'ordine e costi di fabbricazione PCB convenienti.che servono circuiti ad alta frequenza che funzionano al di sopra di 500 MHz in cui il FR-4 convenzionale non è in grado di soddisfare i requisiti elettrici RF.

RO4003C possiede un coefficiente di temperatura ultra-basso della costante dielettrica, oltre a prestazioni Dk stabili in ampie gamme di frequenza.La lamina di rame opzionale LoPro® aiuta a ridurre al minimo le perdite di inserimento per l'uso a banda largaIl suo valore di CTE corrisponde strettamente al foglio di rame, garantendo una grande stabilità dimensionale per le strutture PCB multistrato dielettrico misto.CTE a basso asse Z garantisce prestazioni del foro placcato intatte sotto forte shock termicoCon Tg superiore a 280°C, mantiene proprietà termiche stabili durante l'intero ciclo termico di fabbricazione del PCB.

A differenza dei substrati ad alta frequenza a base di PTFE, RO4003C non richiede un'incisione specializzata del sodio tramite pretrattamento.Questo strato rigido è disponibile con varianti di tessuto di vetro 1080 e 1674 con prestazioni elettriche identiche. Risponde alle specifiche IPC-4103/10 e funge da sostituto diretto qualificato dei substrati RO4003C standard.

Caratteristiche principali del materiale
Basse perdite dielettriche ad alta frequenza: prestazioni elettriche stabili per microonde RF e linee di trasmissione a impedenza

Ottima stabilità dielettrica: minima fluttuazione di Dk in condizioni di temperatura e di frequenza variabili

CTE abbinato al rame: espansione ottimizzata dell'asse X/Y/Z per un'elevata stabilità dimensionale e una struttura in rame affidabile

Resistenza termica ultra elevata: Tg> 280°C, prestazioni stabili durante la laminazione a più strati e il ciclo termico

FR-4 Processo compatibile: non è necessario un PTFE specializzato tramite trattamento di incisione, riducendo il costo complessivo di fabbricazione

Fogli di rame personalizzabili: opzionale LoPro® low-profile foil per ridurre le perdite di inserimento del segnale

Conformità standard: conforme alle specifiche IPC-4103/10 del settore

Applicazioni tipiche

• Circuiti di comunicazione RF a banda larga e microonde
• Linee di trasmissione a impedenza controllata e reti di abbinamento dei segnali
• Moduli radar, antenne e trasmettitori wireless per uso commerciale
• Unità radio di stazioni base e attrezzature per infrastrutture di comunicazione wireless
• PCB ad alta frequenza a strato misto
• Dispositivi di rilevamento ad alta frequenza e di radiofrequenza industriale
