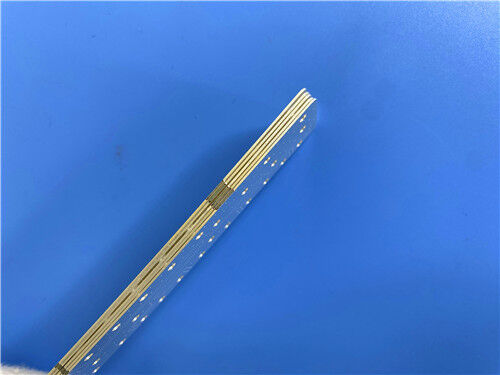

Scheda Circuito Stampato Isola I-Tera MT40 PCB 0.254mm 1OZ Argentata ad Alta Velocità RF

Questa PCB custom a 2 strati Isola I-Tera MT40 ad alta velocità è ingegnerizzata per applicazioni affidabili di circuiti digitali ad alta velocità e RF/microonde. Costruita con un nucleo dielettrico ultra-sottile MT40 da 0,254 mm e un peso di rame a doppia faccia finito da 1oz/1oz, questa PCB adotta un trattamento superficiale di placcatura in argento premium per offrire un'eccellente conducibilità, resistenza alla corrosione e prestazioni stabili di trasmissione del segnale. Presenta una maschera di saldatura specializzata con serigrafia bianca non mascherata in alto e superficie vuota non mascherata in basso, oltre a un rivestimento metallico personalizzato sui bordi in posizioni designate per una maggiore durata strutturale e coerenza di schermatura. Dimensionata 108mm × 35mm, questa scheda a circuito rigido segue rigorosi standard di produzione industriale, fungendo da aggiornamento conveniente e ad alta affidabilità rispetto alle convenzionali PCB FR4 per moderni sistemi elettronici ad alta frequenza e alta velocità.

Specifiche PCBElemento Parametro

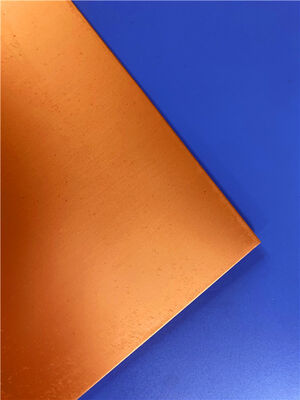

I-Tera MT40 è un laminato e prepreg premium a bassa perdita sviluppato da Isola, appositamente ottimizzato per la trasmissione digitale ad alta velocità e la progettazione di circuiti RF/microonde. Colma efficacemente il divario prestazionale tra i substrati FR-4 standard e i costosi substrati in PTFE, offrendo prestazioni elevate bilanciate ed efficienza di costo commerciale. Il materiale mantiene una costante dielettrica estremamente stabile su ampi intervalli di temperatura da -55°C a +125°C, con parametri elettrici stabili anche in condizioni operative ad alta frequenza della banda W. Caratterizzato da un basso fattore di dissipazione di 0,0031 a 2 GHz, riduce notevolmente l'attenuazione del segnale ad alta frequenza e garantisce un'integrità del segnale completa per i sistemi di trasmissione ad alta velocità.

MT40 vanta un'eccezionale stabilità termica con una temperatura di transizione vetrosa (Tg) di 215°C e una temperatura di decomposizione (Td) di 360°C, supportando molteplici cicli di riflusso e laminazione per l'assemblaggio senza piombo. A differenza dei materiali in PTFE che richiedono una complessa lavorazione dei fori, I-Tera MT40 è pienamente compatibile con i flussi di lavoro di fabbricazione standard FR-4, eliminando procedure di trattamento speciali e migliorando la coerenza della produzione. Disponibile in diversi spessori di laminato e prepreg con molteplici opzioni di foglio di rame tra cui HVLP, RTF e foglio per resistori integrati, supporta la personalizzazione flessibile per progetti di PCB ad alta velocità a doppia faccia, multistrato e ibridi.

Principali Vantaggi Prestazionali

Prestazioni Elettriche Stabili a Bassa Perdita: Dk fisso di 3,45 e Df ultra-basso di 0,0031 minimizzano la perdita di inserzione e la distorsione del segnale, ideali per RF 5G, moduli a microonde e circuiti digitali ad alta velocità.

Eccellente Affidabilità Termica: Alti valori di Tg e Td, abbinati a caratteristiche CTE stabili, prevengono delaminazione e deformazione strutturale durante l'assemblaggio ad alta temperatura e il funzionamento a lungo termine.

Compatibilità con Processo FR-4: Non richiede tecniche speciali di lavorazione del PTFE, garantendo alti tassi di resa e produzione stabile per lotti di produzione commerciale di massa.

Resistenza Ambientale Superiore: Conforme RoHS, resistente al CAF e basso assorbimento di umidità solo dello 0,1%, adattabile ad ambienti di lavoro industriali e esterni complessi.

Capacità di Personalizzazione Diversificata: Supporta molteplici pesi di rame, tipi di tessuto di vetro e specifiche di pannello, soddisfacendo diverse esigenze di personalizzazione di PCB ad alta velocità e RF.

Applicazioni Tipiche

Grazie alle sue prestazioni dielettriche stabili, alla perdita di segnale ultra-bassa, all'eccezionale stabilità termica e alla compatibilità con il processo FR-4, le PCB ad alta velocità Isola I-Tera MT40 si adattano a una vasta gamma di scenari digitali ad alta frequenza, a microonde e ad alta velocità:

Dispositivi di Comunicazione 5G:

Ideale per moduli RF di stazioni base 5G, ricetrasmettitori di segnale e hardware di comunicazione wireless che richiedono un'integrità del segnale ad alta frequenza costante.Sistemi a Microonde e Radar:

Adatto per unità di rilevamento a microonde, apparecchiature di rilevamento radar di precisione e moduli front-end RF con rigorosi requisiti di bassa perdita.Apparecchiature Digitali ad Alta Velocità:

Perfetto per schede madri di server ad alta velocità, circuiti di trasmissione industriali ad alta velocità e dispositivi di elaborazione dati per ridurre il ritardo e la distorsione del segnale.Moduli Wireless Industriali:

Ampiamente applicato in apparecchiature di comunicazione wireless commerciali e moduli di controllo industriali ad alta frequenza che richiedono stabilità operativa a lungo termine.Conclusione

Questa PCB custom a 2 strati I-Tera MT40 integra substrato ultra-sottile, rame a doppia faccia da 1oz, finitura in argento per immersione e preciso rivestimento metallico sui bordi, sfruttando appieno le proprietà del materiale MT40 a bassa perdita, resistente alle alte temperature e ad alta stabilità. Fornisce un'alternativa affidabile ed economica alle costose schede a circuito in PTFE, offrendo prestazioni del segnale costanti e durata strutturale per applicazioni digitali ad alta velocità e RF/microonde commerciali.
