Come specificare un PWB?

Un utente del PWB deve generalmente presentare tutti dati fabbricanti primari in un modo completo ed inequivocabile che il produttore del PWB può citare e produrre i bordi senza errori.

Una lista di controllo è elencata come segue. Alcuni parametri non necessari per un lavoro particolare possono essere cancellati in modo che la forma della specificazione rifletta soltanto i dati pertinenti.

(1) nome di società

numero del pezzo (di 2)

dimensione di lotto (di 3) e requisiti annuali

conteggio di strato (di 4)

dimensione del bordo (di 5)

spessore del bordo (di 6)

forma del bordo (di 7)

(8) Panelization

accumulazione del bordo (di 9)

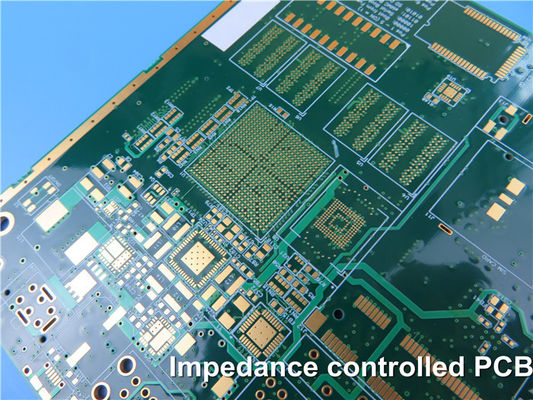

(10) bordi con l'impedenza controllata

buono della prova (di 11)

(12) lavorando (contornare)

(13) tipo laminato ed infiammabilità dell'UL

filo di ordito & torsione (di 14)

(15) strati esterni

(16) strati interni

(17) conservazione di Solderability

(18) maschere della lega per saldatura

notazione (di 19)

(20) maschera della lega per saldatura di Peelable

stampa del carbonio (di 21)

(22) fori metallizzati (PTHs)

(23) non-PTHs

(24) fori macinati (scanalature)

(25) ciechi via i fori

(26) sepolto via i fori

(27) fori di lavorazione con utensili del bordo

(28) fori di lavorazione con utensili del pannello

montaggio del bordo (di 29)

(30) connettori per circuito stampato

(31) circostanza di saldatura

(32) marcature

(33) prova elettrica

(34) ispezione ottica automatica

(35) stati minimi del modello

(36) stati di qualità

Una vista del panelization del PWB

Per conoscere una situazione di base di un PWB, questi 7 punti devono essere presi in considerazione:

(1) tipo laminato (materiale di base)

(2) conteggio di strato

(3) dimensione del bordo

(4) spessore del bordo

(5) peso di rame

(6) il colore della maschera e del silkscreen della lega per saldatura

(7) finitura superficia

È ora molto semplice?
