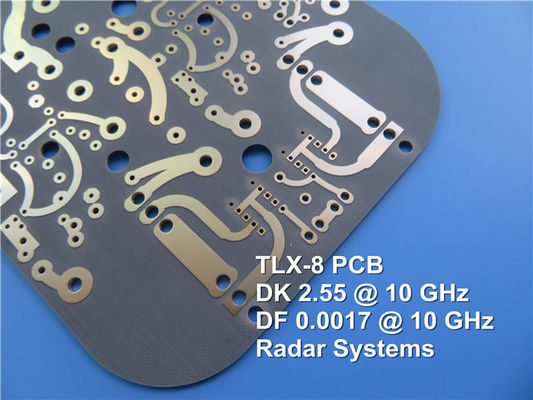

PWB ad alta frequenza di radiofrequenza del PWB 35um di 400mmx500mm

Che cosa è PWB ad alta frequenza?

Appena poichè il suo nome implica, l'alta frequenza è che la frequenza è relativamente alta, generalmente si riferisce alla frequenza di >=300 il megahertz (cioè gigahertz di lunghezza d'onda <>=1 è chiamato microonda.

Frequenze tipiche per le applicazioni senza fili:

* cellulare corrente: 0.9GHz - 2GHz

* sistemi 3G: 2.5GHz

* Bluetooth: 2.5GHz

* GPS: 12.6GHz

* LMDS: 24GHz e 40GHz

* automobilistico: 77GHz

Mercato: RFID, comunicazioni senza fili, stazione base ed antenna, amplificatore, prodotti militari, prodotti elettronici di consumo.

Il circuito stampato o il PWB ad alta frequenza di microonda si riferisce al circuito stampato fatto sul piatto placcato (di microonda) del rame ad alta frequenza del substrato. I tipi comuni sono: Bordo su due lati, bordo a più strati e struttura mista.

La struttura mista include il substrato speciale di rendimento elevato, i pp rivestono + bordo ordinario della prestazione ed i pp rivestono il bordo premente misto; substrato ad alta frequenza + substrato ordinario FR4; substrato ad alta frequenza + ecc. di base metallica.

Costante dielettrica

Tutto il materiale nel mondo ha una costante dielettrica, differisce soltanto nel valore della costante dielettrica. La costante dielettrica, anche conosciuta come il capacitivity, caratterizza una grandezza fisica delle proprietà elettriche di polarizzazione del dielettrico nell'ambito dell'azione del campo elettrico esterno. Lo strato dielettrico del bordo del PWB è composto di materiali costanti dielettrici differenti, quindi, la costante dielettrica dello strato dielettrico è differente dovuto le composizioni e le strutture differenti.

Lo strato dielettrico del PWB usato per la trasmissione digitalizzata ad alta frequenza ed ad alta velocità del segnale non solo sta svolgendo il ruolo dello strato dell'isolamento fra i conduttori, ma inoltre svolge un ruolo «dell'impedenza caratteristica», inoltre colpisce la velocità della trasmissione del segnale, attenuazione e riscaldamento del segnale, ecc.

Per esempio, l'uso del PWB di vetro del tessuto 1080, 1080 che il tessuto di vetro ha rappresentato 38% del volume (resina ha rappresentato 62%), la sua costante dielettrica ER1 è 6,6 (la costante dielettrica di resina ER2 è 3,8), poi il ER1080 costante dielettrico di questo PWB è: ER1080= (6,6 X 38) % + (3,8 X 62) % = 4,864.

La formula della velocità della trasmissione del segnale in un circuito ad alta frequenza:

V: La velocità della trasmissione del segnale (unità è m/s)

K: costante

C: La velocità della luce nel vuoto (unità è m/s)

La dk: costante dielettrica del substrato

Ovviamente, è utile migliorare la velocità della trasmissione del segnale riducendo la dk.

Può essere visto che più bassa la costante dielettrica del substrato è, più veloce la velocità della trasmissione del segnale, quindi, per ottenere un alto velocita di trasmissione del segnale, i materiali costanti dielettrici bassi ed uniformi del substrato devono essere ricercati e sviluppati.

Perdita dielettrica

Quando il materiale isolante nell'ambito dell'azione dell'archivato di elettrico, dovuto l'effetto di isteresi della conducibilità dielettrica e della polarizzazione dielettrica, il suo interno causeranno la perdita di energia che inoltre è chiamata perdita dielettrica.

La perdita dielettrica nella perdita di trasmissione sul circuito del conduttore è pricipalmente controllata dalla costante dielettrica (ER) e dal fattore di perdita dielettrica (Df) dello strato isolante del materiale del substrato. L'effetto su perdita di trasmissione è in proporzione diretta con la dimensione di Er, il Df ed è collegato con la frequenza di lavoro dielettrico. Nell'ambito dello stesso Er o del Df, più alta la frequenza, maggior la perdita di trasmissione. Con l'aumento di frequenza, la perdita nel substrato non può essere trascurata e la perdita della propagazione o l'attenuazione del segnale può essere espressa come: Un =f x Df x Er

: attenuazione di propagazione del segnale (unità: dB/m)

f: Frequenza

Df: il fattore di perdita dielettrica del substrato

Er: la costante dielettrica del substrato

Può essere visto che più piccolo il Df del substrato, più piccola l'attenuazione di propagazione del segnale. Di conseguenza, è da avere richiesto abbassarsi Er e Df quando seleziona il materiale del circuito ad alta frequenza. Inoltre, ci sono altri fattori esterni, quali la prestazione, l'assorbimento di acqua, ecc. termici.

La selezione di materiale ad alta frequenza nella progettazione del PWB:

Il progettista è suggerito per considerare i seguenti fattori chiave quando selezionano il materiale del bordo nella progettazione del PWB:

(1) FR4 può essere scelto per gli impianti del PWB sotto 1GHz, il costo è basso e la tecnologia a più strati del pressboard è matura.

(2) l'epossiresina migliore può essere selezionata per i prodotti di fibra ottica di comunicazione funziona oltre 622 Mb/s e l'un lavoro sopra 1G sotto 3GHz, perché la sua costante dielettrica è relativamente stabile e con basso costo, la tecnologia a più strati del pressboard è lo stesso come FR4.

(3) per i grandi circuiti di a microonde del segnale sotto 3GHz, quali gli amplificatori di potenza e gli amplificatori a basso rumore, sono raccomandati di scegliere il bordo simile a RO4350B, la costante dielettrica di RO4350B è ragionevolmente stabile, con il fattore con poche perdite e la buona resistenza al calore e la tecnologia della trasformazione è equivalente a FR4. Potete vedere tutti i tipi di bordi ad alta frequenza che vendiamo in globalsources.com per riferimento.

(4) per i circuiti di a microonde più di 10GHz, quali gli amplificatori di potenza, l'amplificatore a basso rumore, DUC/DDC, che hanno più alti requisiti dei bordi, è raccomandato per usare i bordi con le simili proprietà a PTFE, o i laminati a basso costo e ad alto rendimento ha premuto con FR4 ed il bordo ad alta frequenza. Potete inoltre vedere il bordo ad alta frequenza di pressione mista multipla che vendiamo in globalsources.com per riferimento.

Caratteristiche di lavorazione:

1) Il requisito del substrato è rigoroso: la costante dielettrica specificata, lo spessore dielettrico e lo spessore di rame della stagnola sono stati selezionati secondo l'impedenza reale ha bisogno di nella progettazione del PWB, quindi quando accetta gli ordini, deve essere controllato con attenzione e soddisfa le richieste di progettazione.

2)La struttura del bordo ad alta frequenza: per comprimere generalmente il costo, la struttura composita di RF+FR4 principalmente è usata per il bordo ad alta frequenza commerciale, distorsione deve essere impedita nel processo di produzione.

3) Il requisito di accuratezza di fabbricazione della linea di trasmissione è alto: la trasmissione del segnale ad alta frequenza è molto rigorosa per l'impedenza caratteristica di cavo stampato, cioè, il requisito fabbricante della linea di trasmissione è generalmente ± 1mil ed il bordo della linea di trasmissione deve essere molto ordinato. I segnali di impulso elettrici ad alta frequenza sono trasmessi in circuiti stampato ad alta frequenza invece della corrente. I pozzi, il nodulo di rame ed i fori di spillo colpiranno la trasmissione, più alta la frequenza, maggior l'impatto. Alcuni sbavatura, lacuna, linea il riempimento, riparazione di cortocircuito ed aperta, ecc non sono permessi.

4)Il requisito di uniformità dello strato ricoprente: l'impedenza caratteristica della linea di trasmissione del bordo ad alta frequenza di microonda direttamente colpisce la qualità di trasmissione del segnale di microonda. E la dimensione dell'impedenza caratteristica ha una determinata relazione con lo spessore della stagnola di rame, particolarmente per il bordo di microonda metallizzato foro, lo spessore del rivestimento non solo colpirà lo spessore totale della stagnola di rame, ma anche colpire l'accuratezza del conduttore dopo incidere, quindi, lo spessore e dell'uniformità del rivestimento deve essere controllato rigorosamente.

5)Requisiti di lavorare: in primo luogo, il materiale del bordo ad alta frequenza di microonda è abbastanza differente da quello del PWB nell'elaborazione del panno di vetro a resina epossidica; secondariamente, l'accuratezza d'elaborazione del bordo ad alta frequenza di microonda è molto superiore a quella del bordo del PWB FR4 e la tolleranza generale della forma è ± 0.1mm.

6)Il requisito dell'impedenza è rigoroso: se il contenuto dell'impedenza caratteristica e la maggior parte del bisogno del bordo ad alta frequenza di microonda, non può soddisfare la richiesta dell'impedenza caratteristica, quindi tutto è inutile. La dk è collegata con la velocità della trasmissione del segnale e l'impedenza caratteristica della progettazione del PWB, normalmente, più grande l'impedenza, più veloce la trasmissione del segnale. Semplicemente, maggior l'impedenza, cioè, maggior la capacità di impedire i segnali l'infiltrazione nello strato dielettrico, più velocemente il segnale è trasmesso.

7)La linea larghezza del segnale è controllata rigorosamente: il requisito di controllo dell'impedenza caratteristica della trasmissione ad alta frequenza del segnale è molto rigoroso e la tolleranza della linea controllo di larghezza non può essere controllata da ±20%. Poichè la forza vincolante del circuito è differente, i parametri d'incisione saranno regolato o la compensazione trattata per la linea larghezza del circuito sarà regolato a tempo in incisione ad alta frequenza del substrato.
